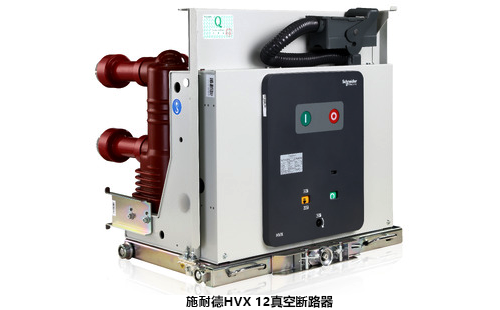

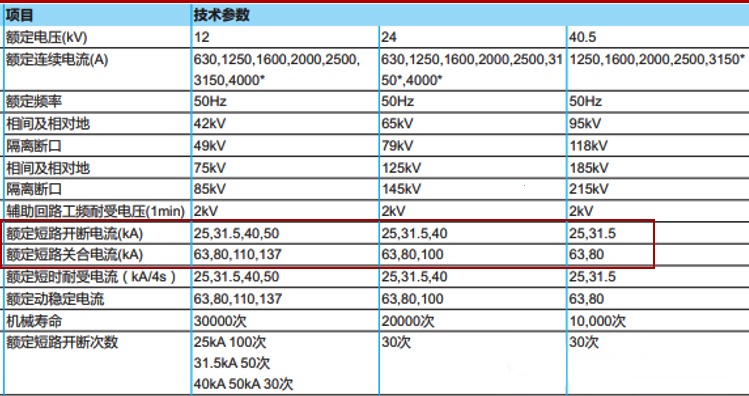

如下圖所示，為某知名品牌的真空斷路器部分技術參數，圖中紅色框內的額定短路關合電流與額定短路開斷電流之比為2.5，該比值對12kV、24kV、40.5kV均有效。



其實，真空斷路器的額定分斷電流(即額定短路開斷電流)與額定短路關合電流之間存在這個2.5倍數關系，具體如下：



1、數值關系?
額定短路關合電流為峰值電流，通常為額定短路開斷電流(有效值)的2.5倍?。這一關系基于系統直流時間常數為45ms的標準工況推導得出，適用于50Hz頻率的電力系統?。而直流時間常數(τ)表示系統在直流激勵下達到穩態響應63.2%所需的時間，反映系統抵抗變化的慣性能力?。

2、參數定義?
額定短路開斷電流?：斷路器能可靠開斷的最大短路電流有效值，反映其滅弧能力?。
額定短路關合電流?：斷路器合閘時能承受的短路電流首個半波峰值，體現其抗電動力的機械強度?。

3、關聯性說明?
額定短路關合電流、額定短路開斷電流均與短路電流相關，但側重點不同：開斷電流關注分斷能力，發生短路故障時有足夠的能力切斷電路；關合電流關注合閘瞬間的沖擊耐受能力。額定動穩定電流與額定關合電流數值相等，均為額定開斷電流的2.5倍?。

4?、特殊工況調整?
若系統頻率為60Hz或時間常數非標準值(45ms)，兩者的倍數可能需調整，需根據實際工況計算?。

作者：李炳華
