1、制定背景
電測量儀表校驗裝置一般用于檢定/校準單相或三相電壓表、電流表、功率表等交直流電測量儀表，廣泛應用于各計量測試部門、鐵路、石油、化工等大型工礦企業、科研機構。電測量儀表校驗裝置量值的準確與否影響到這些行業的生產與安全。

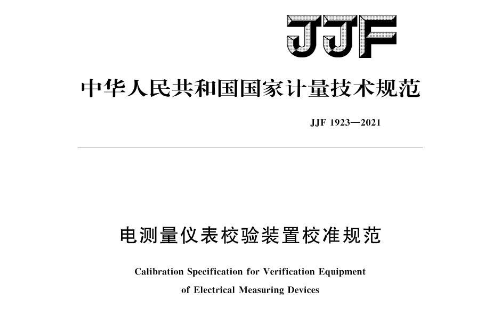

在JJF 1923-2021《電測量儀表校驗裝置校準規范》制定之前，電測量儀表校驗裝置的校準無據可依，有的省有制定地方校準規范或采用自編方法等，但無法在校準項目、校準方法、標準器選擇等方面做到統一。

為此，全國電磁計量技術委員會以MTC18(電磁)函[2017]12號《國家計量技術法規制定/修訂計劃立項通知》批準立項，委托河南省計量科學研究院等單位共同負責起草了《電測量校驗裝置校準規范》。JJF 1923-2021于2021年10月18日由市場監管總局批準，2022年4月18日起實施，實現了電測量儀表校驗裝置量值的全國統一。

JJF 1923-2021的起草既結合了現有省地方規范和電力行業檢定規程，又充分考慮到電測量儀表校驗裝置的現狀和實際工作，以確保校準規范的先進性、實用性和可操作性。



2、JJF 1923-2021主要內容解析
2.1 適用范圍
JJF 1923-2021適用于0.05級及以下電測量儀表校驗裝置的校準。電測量儀表校驗裝置具有單相或三相交流電壓、電流、頻率、功率及相位輸出功能，同時可具有直流電壓、直流電流輸出功能。其中，交流電壓上限為1000V，交流電流上限為100A，頻率范圍為(40～70)Hz；直流電壓上限為1000V，直流電流上限為100A。

目前，絕大多數電測量儀表校驗裝置的準確度等級都是0.05級及以下，都適用于本規范，極個別0.05級以上的電測量儀表校驗裝置，考慮到現有標準器的技術指標不能滿足JJF 1923-2021的要求，將來由全國電磁計量技術委員會另行安排。

2.2 計量特性
2.2.1 示值誤差
電測量儀表校驗裝置的示值誤差包括交流電壓示值誤差、交流電流示值誤差、有功功率示值誤差、無功功率示值誤差、相位示值誤差、頻率示值誤差、直流電壓示值誤差和直流電流示值誤差。除了相位和頻率采用絕對誤差表示，其余均采用引用誤差表示，不同級別電測量儀表校驗裝置的具體要求不同。

2.2.2 短期穩定度
查閱大量此類電測量儀表校驗裝置的技術資料，給出的穩定度指標大都為1min的穩定度，而電測量儀表校驗裝置在實際工作中主要用于檢定/校準交直流電測量儀表，也對短期穩定度有一定要求。因此JJF 1923-2021要求在規定時間間隔(1min)內，其穩定度一般不大于相應等級最大允許誤差絕對值的1/5。

2.2.3 負載調整率
負載調整率是衡量一臺電源好壞的指標，JJF 1923-2021要求負載從空載到額定負載變化時，校驗裝置輸出值的相對變化量不大于1%。

2.2.4 波形失真度
對于交流輸出信號，需要考察其波形失真度，電測量儀表校驗裝置波形失真度應不大于0.5%。

2.2.5 對稱度
對稱度僅適用于三相電測量儀表校驗裝置，包括電壓、電流對稱度和線間相位對稱度。電壓、電流對稱度是指每個相電壓(或相電流)與三相平均值之差，用百分數表示。線間相位對稱度是測量任一相電壓(電流)與另一相電壓(電流)間的相位角，取其與120°的最大差值。不同級別的電測量儀表校驗裝置的要求不同。

2.2.6 直流紋波
電測量儀表校驗裝置在輸出直流信號時，由于直流信號一般是通過交流信號整流、濾波后得來的，不可避免地在直流量中會有殘余的交流成分，這種疊加在直流量上的交流分量就稱為紋波。紋波會降低電源的效率，使被測設備運轉不正常，嚴重的還會導致被測設備燒毀，JJF 1923-2021規定校驗裝置的紋波含量一般不大于1%。

3、主要校準方法
3.1 校準點的選擇
JJF 1923-2021對校準電測量儀表校驗裝置各功能示值誤差時校準點的選取作了詳細規定。需注意，在選擇有功功率校準點時，電壓基本量程和電流基本量程組合為基本量程，基本量程在功率因數為1.0時，選擇3～5個校準點，在功率因數為0.5L和0.5C時，分別選擇2～3個校準點。另外，電壓基本量程和電流所有非基本量程組合、電流基本量程和電壓所有非基本量程組合應在功率因數為1.0、0.5L、0.5C時分別選擇2～3個校準點，也可根據客戶的需求選擇其他電壓量程和電流量程進行組合。

3.2 交流電流和直流電流示值誤差
考慮到標準電流表的量程有時不能覆蓋電測量儀表校驗裝置的量程，或技術指標不能滿足校準的需要，JJF 1923-2021中除了標準表法，還給出了電流電壓轉換法，可通過電流電壓轉換器將電流信號轉換為電壓信號進行校準。

3.3 短期穩定度
電壓、電流、功率均需進行短期穩定度試驗，校準點一般選擇各功能基本量程的量程值，可與示值誤差校準同時進行。

3.4 負載調整率
交直流電壓、交直流電流都需進行負載調整率試驗，校準點選擇基本量程的量程值，按照電測量儀表校驗裝置說明書中給出的額定負載值進行試驗，負載電阻可以選擇實物電阻，也可選擇電子負載。

3.5 波形失真度
電測量儀表校驗裝置的頻率范圍是(40～70)Hz，屬于工頻，大多是用50Hz，因此在進行波形失真度試驗時，頻率設置為50Hz，校準點選擇基本量程的量程值，電壓和電流均需進行試驗。JJF 1923-2021中進行失真度測量使用的設備為失真度測量儀，也可選擇其他經過溯源的失真度測量設備。電流波形失真度測量時，是通過負載電阻將電流信號轉換為電壓信號進行測量。選擇負載電阻時，需選擇純阻性負載，且不應超過電測量儀表校驗裝置的負載能力。

3.6 對稱度
校準點選擇在交流電壓、電流基本量程的量程值，頻率為50Hz。線間相位對稱度，要在功率因數為1.0、0.5L、0.5C時分別測量。改變相位角后，不允許再分別調節相位。

3.7 直流紋波
校準點選擇基本量程的量程值，直流電流紋波測量需要接入無感電阻。選擇無感電阻時，需考慮其額定電流，且不應超過電測量儀表校驗裝置的負載能力。

作者：(河南省計量測試科學研究院)寧亮、陳清平
