4P漏電保護開關能否用于三相或單相回路？這里先給出答案：4P漏電保護開關能否用于三相或單相回路，從電流矢量和檢測原理的角度考慮，漏電保護功能不受影響，但是測試按鈕開關取電的形式會決定主回路接線，所以建議參考廠家的安裝示意圖。

本文以ABB F204漏電保護開關為例進行說明，其余廠家產品建議參考安裝說明。

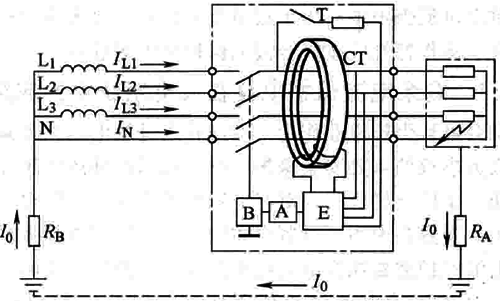

通俗的理解，4P漏電保護保護開關的工作原理是基于檢測所有帶電導體A、B、C、N回路內電流矢量和是否為0



正常情況下，當電路中沒有發生觸電、漏電或接地故障時，通過剩余電流互感器一次測的電流矢量和為0，此時二次側線圈也無感應電流，剩余電流保護器不動作。

IA+IB+IC+IN=0

當電路中發生設備漏電、觸電等接地故障時，由于存在接地故障電流Id，此時I1和I2不再相等，所以剩余電流互感器檢測出電流矢量和不為0，如果Id大于剩余電流保護器的動作值(比如30mA)，保護器動作。

IA+IB+IC+IN≠0

如果把4P漏電保護開關接到沒有中性線N的三相電路或者只有L和N的單相電路中，理論上內部剩余電流互感器還是檢測ABC或L-N的電流矢量和是否為0，來判斷系統是否出現了漏電(接地)故障。

但是，我們不能忽略漏電保護器的日常測試按鈕回路的供電，如下圖4P漏電保護開關的N極處于右側，測試按鈕回路串聯在5/6-6/5和7/8/N-8/7/N兩極之間。

按照產品標準和相關規范，其工作電壓范圍從110V到254V之間。

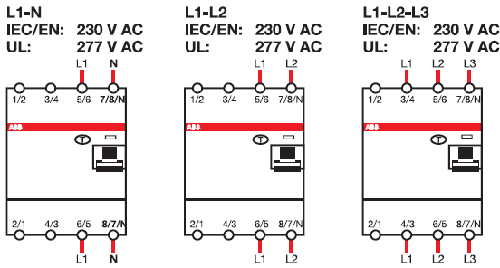

所以，如果三相電路A、B、C或單相電路L-N接線時，開關最右邊兩極始終都接入電路，那么漏電保護和測試按鈕功能都不會受到影響。

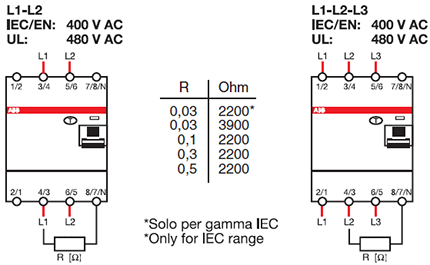

但是，如果最右邊N極始終不接，那么就需要在N極與3/4-4/3 極之間增加一個電阻連接線，確保測試按鈕回路供電正常，電阻阻值依據漏電動作電流大小選擇。

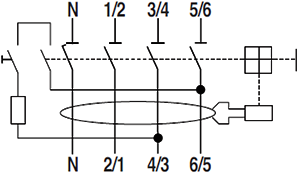

對于N極在左側的4P漏電保護開關，測試按鈕回路是串聯在3/4-4/3和5/6-6/5兩極。

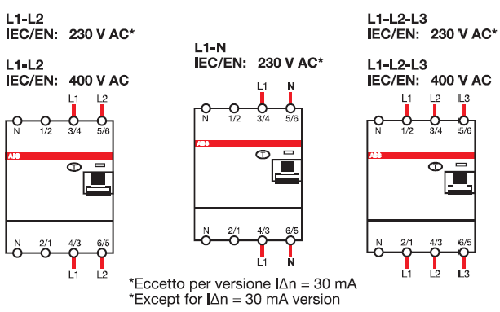

此時，所有帶電導體靠右接線都不會影響其功能。



所以，4P漏電保護開關能否用于三相或單相回路，從電流矢量和檢測原理的角度考慮，漏電保護功能不受影響，但是測試按鈕開關取電的形式會決定主回路接線，所以建議參考廠家的安裝示意圖。

作者：賓昭平
