1、電磁流量計無指示
①水汽383工號含氮小房電磁流量計無指示
故障檢查、分析：通過對盤后和現場的一次元件間的信號測量發現，盤后供電已送出，現場來的信號線無信號，一次元件有故障。
故障處理：更換現場一次元件。
②FT-6024電磁流量計無指示
故障檢查、分析：儀表維護人員對DCS歷史趨勢進行查找，發現在FT-6024指示為零之前一段(12h)趨勢顯示有過指示為零的記錄。到現場檢查變送器，發現變送器出現故障燈閃爍，閃爍表明流量計處于“空管運行”狀態，將電磁流量計拆下檢查發現，一次傳感器內被焦油污染嚴重，導致無法測量介質流速。
故障處理：清洗電磁流量計，同時通知工藝清洗工藝管道后恢復安裝，儀表顯示正常。
③苯酐裝置DCS改造后，循環水電磁流量計無指示
故障檢查、分析：工藝人員反映循環水流量現場有流量指示，而DCS操作畫面顯示“IOP”故障。儀表維護人員到現場檢查，確認儀表回路信號電纜無問題，流量計的二次儀表顯示狀態均正確，DCS工程師對通道進行檢查，確認為現場電磁流量計到DCS系統的信號為有源信號，而DCS通道設置為無源信號，因此DCS顯示為“IOP”故障。
故障處理：將DCS通道卡件進行有源/無源信號切換后正常。
④苯胺車間開車期間，酸性苯流量時有少許流量或無指示
故障檢査、分析：該流量計為E+H電磁流量計，現場指示為時而有少許流量，時而顯示流量為零。檢查流量計的各項參數，參數設置狀態正確。而實際流過的流量已經很大。與同口徑的電磁流量計對換安裝，兩臺流量計指示現象一致。可以判定不是流量計本身問題，最后確認為酸性苯導電率低，因此無法測量實際流量。
故障處理：將電磁流量計改為轉子流量計測量后運行指示正常。

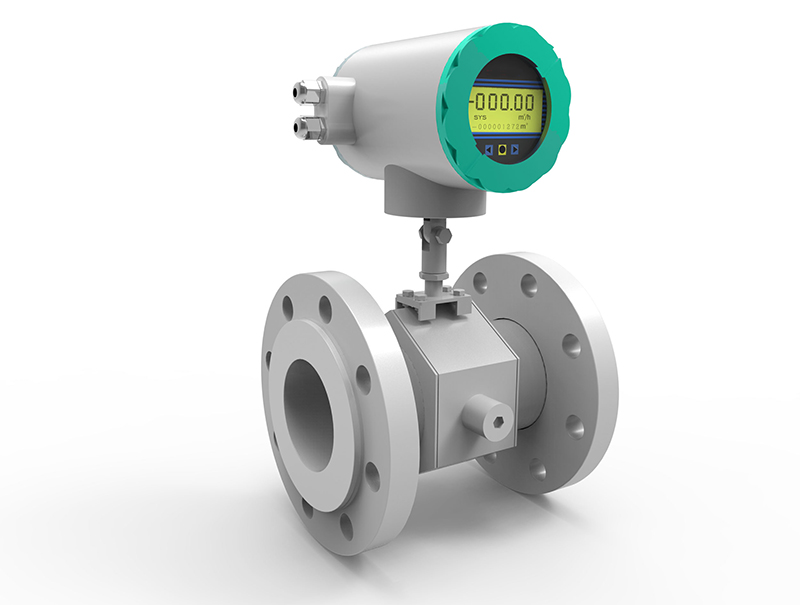

昌暉儀表最新推出的具有六個核心技術亮點的模塊化電磁流量計，與你用過的大不同，去看看它牛X樣子是不是吹的！！
2、電磁流量計指示波動
①H-酸干燥崗位的加料流量計指示波動大
故障檢查、分析：儀表維護人員對電磁流量計進行檢查，一次傳感器與二次儀表的接線和線路絕緣均無問題。將電磁流量計拆回實驗室校正，各個流量刻度進行校正均符合精度范圍，而且運行穩定。分析原因?yàn)楝F(xiàn)場環境干擾影響造成流量波動大，到現場發現流量計附近有一大型鼓風機長期運轉，而且加料管線接地措施不好。
故障處理：對電磁流量計專門進行接地，按照標準接地方式對其前后法蘭和殼體統一接地后，流量計指示不再波動。
②某化工廠排污系統一電磁流量計安裝后流量計運行正常，測量準確度高，在使用一段時間后發現流量計顯示有時會回零，而且顯示值也有波動現象
故障檢查、分析：該流量計為分體安裝，傳感器安裝在豎井中，因?yàn)橄掠辏Q井中有很深積水，傳感器經過長時間浸泡有潮氣進人接線盒，導致勵磁線圈與大地間絕緣電阻降低，以至于流量計無法正常工作。
故障處理：將傳感器處的接線盒打開，用電吹風把接線盒里的水汽烘干，使絕緣電阻大于20MΩ，用硅膠將接線盒進線口密封。
③661B氧壓站測量生活水的電磁流量計為ABB000142142/X099型，電磁流量計工作時，信號越來越小或突然下降
故障檢查、分析：造成上述情況的主要原因是電極間的絕緣變壞或被短路。上述現象應從以下三個方面考慮：
a、測量導管的內壁可能沉積污垢，應予以清洗和擦拭電極。
b、測量導管襯里可能被破壞，應予以更換。
c、信號插座可能被腐蝕，應予以清理或更換。
經檢查，信號插座被腐蝕。
故障處理：更換插座，此現象消失。所以日常要定期對其流量計進行檢查防腐。
④電磁流量計FT0610指示波動
故障檢查、分析：經檢查流量計電源、信號及表體本身正常，但測量管道壓力不穩，振動較大，使測量介質流速變化大，造成電磁流量計指示波動。
故障處理：壓力穩定后流量指示恢復正常。
⑤FT-6103流量計無流量時有指示，或有流量時指示不準
故障檢查、分析：儀表維護人員對電磁流量計進行零點校正后，可以保證無流量時有指示故障不再出現，可是又出現有流量時無指示故障。檢査一次傳感器與二次儀表的接線和線路絕緣均無問題，一次傳感器的線圈阻值也在規定范圍之內，更換二次轉換器，問題沒有解決。最后將一次傳感器拆下檢查，發現測量腔室內積垢嚴重，測量電極污染。
故障處理：清理電磁流量計的腔室和電極后恢復安裝，儀表運行正常。
⑥成品酸流量測量不穩定
故障檢查、分析；電磁流量計安裝在調節閥后，閥門開關頻繁，導致介質流產生氣泡，從而影響測量。
故障處理：停水后將電磁流量計移至閥前。
⑦循環廢酸流量計停車后指示最大
故障檢查、分析：儀表維護人員對流量計的一次傳感器、二次轉換器進行全面檢查，未發現任何問題。檢查參數設定，發現出廠參數設置“空管檢測”輸出最大。經了解工藝人員確定管道內處于
空管狀態，協調工藝人員將物料充滿管道，儀表指示為零。
故障處理：將電磁流量計參數設置“空管檢測”輸出最小功能。
⑧水汽車間120泵房出口流量計指示偏高
故障檢查、分析：儀表維護人員經過一段時間對兩臺計量儀表數據進行跟蹤對比，對比結果表明120泵房的流量計與污水廠流量計比較始終指示偏高，而且隨著水量減小，量差指示越大。經檢查發現120泵房出口流量計處于未滿管狀態下運行，因此計量數據指示偏高。
故障處理：將電磁流量計出口處液位提高，保證出口處液面高于流量計的后部直管出口頂部，問題解決。
⑨脫鹽水裝置電磁流量計有時有流量但是不穩定且很小
故障檢查、分析：二級脫鹽水太干凈了，不導電，電磁流量計無法測量。
故障處理：更換能滿足此介質的電磁流量計或時間位移式超聲波流量計。
3、因工藝流體波動干擾引起的電磁流量計故障
①強流束的干擾

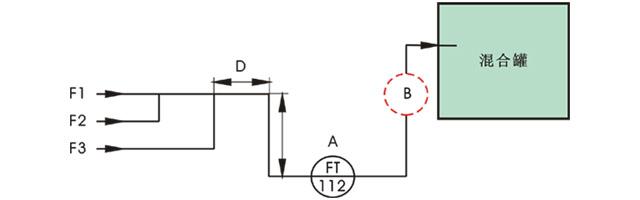

如圖1所示電磁流量計FT-112安裝在彎曲管道底部A位置，前后直管長度均符合要求。但裝置投運后，工作不正常。流量波動很大，DCS趨勢圖雜亂，經檢查，儀表安裝、電極、接地均無問題。后檢查工藝上游管道，主管道的流量由三股流束F1、F2、F3組成，其中F3來自一高位槽，與流量計安裝位置距離約20m。而D段管道長約1m，H段管道約1.5m。F3流束從高位槽下來后，由于其巨大位能轉換成動能，使F3和F1、F2未混合穩定而直接穿過電磁流量計，即有兩種不同流速的流體穿過流量計。這股流束對主流體的干擾，使流量計指示紊亂波動。將FT-112從A位置移到B位置后（B位置距原管道彎曲部分2m），指示正常。
圖1 電磁流量計FT-112安裝示意圖
②容器內局部阻力變化對流量的干擾

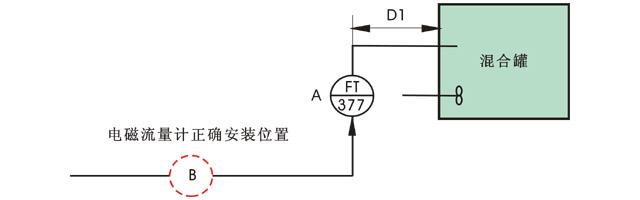

如圖2所示電磁流量計FT-377安裝位置前后直管段及接地均符合要求，但開車后其流量示值一直跳動。經檢查，母液罐內的攪拌器停運后，流量示值穩定。此攪拌器是側壁安裝，其位置距離流量計管線出口約lm。因此，攪拌器槳葉所翻起的浪波改變了管道出口的阻力。流量計出口到容器壁的距離D1約1.5m，由于距離太短，攪拌波浪使管道出口壓力波動，使流量計出口流速不穩，流量示值跳動。因此將流量計位置從A位置改到B位置，距原安裝位置約10m，流量計正常運行。
圖2 電磁流量計FT-377安裝示意圖
③溫度對流量示值的干擾

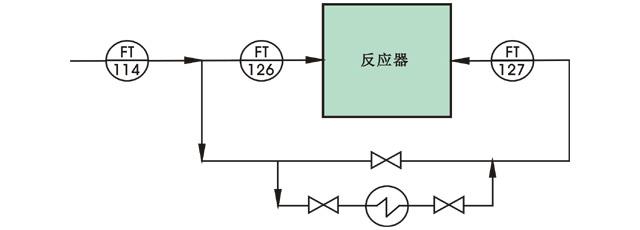

如圖3所示，工藝流體經流量計FT-114后再經兩個流量計FT-126、FT-127進人反應器。正常情況下，F(xiàn)T-114的示值應等于FT-126及FT127流量之和，但發現有時誤差很大。在工藝人員配合下，發現原來在投料初期，流經FT-127的一股流體要經過一個換熱器E（根據工藝有時要對這股流體加熱，原100℃加熱到180℃）。由于流體溫度升高引起液體體積膨脹，使流經FT-127的流束速度加快。電磁流量計是速度流量計，因此使這股流束所指示的流量數值加大，從而使分流之和大于總流量。根據溫度情況對這股流量進行修正，解決問題。
