標準鉑電阻溫度計是一種精密的測量儀器，是根據金屬鉑的電阻值隨溫度變化這一特性來測量溫度的，它是由鉑絲組成的測溫敏感元件、絕緣骨架、保護套管及引線組成、繞制在骨架上的鉬絲采用無應力結構，這樣溫度變化時感溫鉑絲能自由膨脹和收縮，在外力作用下，比如震動，運輸貨操作不當，鉑絲會發生形變，使鉑絲各部分產生應力(也因應力的不均勻性，鉑絲出現應力集中現象)，0.01℃以上時這種應力將使鉑絲的電阻值升高，而形成這種形變后的鉑絲又處于穩定狀態，因此，形變和應力是引起標準鉑電阻溫度計電阻值不穩定的一項重要因素。
如何正確使用和維護標準鉑電阻溫度計？
如何正確使用和維護標準鉑電阻溫度計在國際上并無特殊的規定，云南昌暉儀表制造有限公司根據數十年生產經驗和參考大量的資料，認為最重要的就是使鉑絲感溫元件盡可能處于無應力狀態，并在以后的使用過程中盡量繼續保持這種狀態。溫度計使用也可以參閱《標準鉑電阻溫度計檢定操作過程》，本文總結了標準鉑電阻溫度計使用經驗供廣大從業人員參考。

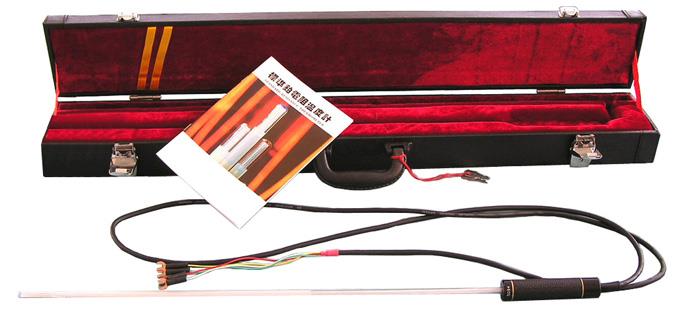

1、標準鉑電阻溫度計應存放在出廠時配置的專門的盒子里，取出或放入時應打手握住溫度計手柄，左手拿著引線，切忌晃動，要輕拿輕放，劇烈晃動會使鉑絲產生應力，引起Rtp電阻值變化、不管插入任何測溫介質中，首先要用酒精脫脂棉棉球將溫度計擦幾遍，涼曬后一定要慢將溫度計插入被測介質中。
2、標準鉑電阻溫度計在插入鋅點爐時，首先要將溫度計慢慢插入420℃的退火爐中預熱，然后再將溫度計慢慢地插入鋅點爐中，在達到熱平衡后開始測量。這樣操作的目的是為了保護標準鉑電阻溫度計，使鋅凝固溫坪更平更長。標準鉑電阻溫度計在水三相點瓶中測量時，應將處于室溫下的標準鉑電阻溫度計在預冷管中預冷5-10分鐘，在達到熱平衡后開始測量，注意測量時通過標準鉑電阻溫度計的電流為1mA。
3、以水槽或油槽為測溫介質時，溫度計要用木質的夾具固定，以免槽子攪拌時會將標準鉑電阻溫度計損壞，但夾具也不可太緊。測量完畢將標準鉑電阻溫度計取出，涼曬后，用軟布把溫度計擦凈，特別是當溫度計在油槽中使用后，必須擦凈，否則標準鉑電阻溫度計的外管容易污染，溫度計外壁的油會由于退火而發黑，也污染退火爐和檢定爐。在-50～0℃時：標準鉑電阻溫度計的插入深度應為150-200mm。50℃以上時標準鉑電阻溫度計的插入深度為200-300mm。
4、最近二十幾年生產的標準鉑電阻溫度計，外管及骨架都是石英玻璃的、最高使用溫度上限未必相同，在退火前一定要分清，以免造成不必要的損失！！標準鉑電阻溫度計超過規定上限溫度使用時，測量誤差將增大，溫度計內部所充的氣體通過玻璃接頭向外擴散，這一損傷是不可逆的，同時過熱造成鉑絲下垂，或使鉑絲受到污染，也可能導致不可逆的損傷。
5、標準鉑電阻溫度計要避免高溫淬火，快速冷卻會損壞溫度計，使溫度計內部鉑絲變形產生應力，改變溫度計的電阻溫度特性，也可能造成溫度計外管吸晶，縮短溫度計的使用壽命。
溫度計退火時，一定要等爐子在設定值上基本穩定后再放入溫度計，退火溫度高，應使溫度計隨爐溫冷卻，放入時更要小心，退火時間到后不可立取出溫度計。冷卻到420℃以下方可取出。
標準鉑電阻溫度計鉑絲輕微變形，引起電阻值的小變化，在適當的溫度下短期退火，電阻值就能恢復到變形前的大概數值，但大的變形在較高溫度下長時間退火，電阻值也不可能恢復到變形前的數值，因或多或少還有殘余應力存在，所以一定要避免形變。因此，標準鉑電阻溫度計在使用期間應經常檢查鉑絲是否異常、鉑絲有無下垂，另外，溫度計要經常檢查水三相點的電阻值，若發現所測得的電阻值與證書中的值差別較大，對于一等標準鉑電阻溫度計大于5mK，二等標準鉑電阻溫度計大于10mK，應提前送檢溫度計。
【小貼士】
標準鉑電阻溫度計的制造工藝較復雜，不耐震動，石英玻璃外管容易破碎。對操作使用要求較高，這是它的缺點。但是，一等標準鉑電阻溫度計和二等標準鉑電阻溫度計在0-419.527℃范圍內的測量總不確定度分別小于0.012℃和0.05℃，遠遠超出標準熱電偶的測溫準確度，是目前國際上公認的最精密的溫度測量儀器，應用越來越廣泛，它的優勢也越來越突出。在實際工作中要合理正確的使用標準鉑電阻溫度計，盡量消除或減少引起誤差的因素，就一定能得到高準確度的測量。
