在化工生產企業中，儀表自動化監控系統已經成為保證安全生產的重要組成部分。生產過程監控系統的建立是所有化工企業考慮的重點，特別是在一些老的化工生產企業中，設備的陳舊，控制精度的提高，監控點的增加等因素的影響，生產中存在許多安全隱患，因此自動化儀表更新換代迫在眉睫。新疆石河子中發化工有限責任公司氯氣液化工段的作用是平衡全廠的氯氣，使用螺桿壓縮機組液化氣態的氯氣，存儲到液氯儲槽。該工段是公司建立最早，運行時間最長的生產工段，以上所有的問題它基本上都存在，因此需要對其進行改造。筆者對其改造的方案進行總結，從解決問題的過程中積累經驗。
1、無紙記錄儀簡介
YR-ASR600系列彩色無紙記錄儀的特點：最多48路萬能輸入,采用日本SHARP公司7英寸彩色液晶屏顯示測量數據(總覽、數字顯示、棒圖顯示、曲線顯示)、歷史曲線、信息(報警信息、累積報表)和功能畫面(數據備份打印)。彩色記錄儀外形為185×154mm，可輸入標準電壓、標準電流、熱電偶、熱電阻、毫伏和頻率等信號。SWP-ASR600具有DC24V配電輸出、18路繼電器報警輸出或12通道變送輸出、流量積算、溫壓補償、打印、遠程通訊及即插即用普通U盤歷史數據轉存功能。

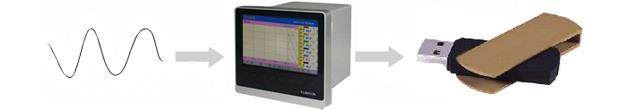

現場測量數據 彩色無紙記錄儀 U盤(USB2.0接口,最大可支持8GU盤)
2、目前生產中存在的問題
我公司氯氣液化工段最早建成時控制檢測指標少、檢測精度低，隨著企業的生產能力提高，安全要求逐步提高，需要檢測控制點也得到相應地增加，控制精度也得到大幅度提高，使用顯示控制儀警的數量達到12臺，而新建次氯酸鈉吸收裝置和空間氣體測量探頭就需要増加3個測量點，因此在原使用的雙回路顯示控制儀已經不能滿足的要求，而生產現場安裝條件限制無法使用PLC和DCS系統。
2.1 改造前狀況
液化工段原采用了數顯表組合，對生產上的一些關鍵工藝參數進行顯示，盤裝儀表使用情況如下所述。
①顯示控制儀
溫度測量：液化氣出口1溫度點；液化氣出口2溫度點，共兩個溫度測點；分配臺空間氯氣濃度測量，包括空間氯氣濃度顯示、計量槽空間氯氣濃度顯示、儲槽空間氯氣濃度顯示、共計四個測量點；壓力測量：分配臺壓力顯示，一號液化壓力，二號液化壓力，計量槽三個壓力，儲槽兩個壓力，壓力變送器共計八臺；液位測量：計量槽三臺液位，儲槽兩臺液位，共計五臺液位計；以上儀表均采用YR-GFD823-011-23/23-HHLL-T雙回路顯示控制儀(每路測量有兩個報警輸出)，YR-X803-0N-A八路閃光報警器3臺，一共合計盤面儀表12臺。
②盤后儀表
盤柜內部安裝有DC24V電源箱，配電器，溫度變送器，聲響器。僅裝在柜式儀表盤上的儀表就達12臺，儀表柜占地面積近1m2。并且由于這些儀表持續使用時間超過六年，現場環境惡劣，儀表逐漸老化，迫切需要對其進行改造。
3、改造實施
公司根據存在的問題，經過充分討論研究，與自動化儀表生產廠家溝通，決定使用1臺YR-ASR600系列彩色無紙記錄儀替代所有盤裝儀表，經過對采供和運行成本與功能的評價，最終選用昌暉儀表YR-ASR600系列彩色無紙記錄儀做為檢測測量裝置的核心。彩色無紙記錄儀型號為YR-ASR630-1-0-N/A04/C3/J12/P/PID/L/USB。無紙記錄儀為30路信號輸入，12路報警輸出，4路變送輸出、帶DC24V(250mA)饋電輸出，帶PID和流量積算功能。
根據YR-ASR600系列彩色無紙記錄儀的性能和接入點，結合實際生產監控情況，合理規劃，將被場所有的自動監控控制點接入此彩色無紙記錄儀中，最終完美地對氯氣液化工段進行監控，保證了生產的安全穩定運行。改造后的盤內儀表大幅減少，儀表共使用有以下幾項：
①彩色無紙記錄儀一臺。
②保留24V電源箱，配電器和聲響器，省去了溫度變送器設備，配電設備輸出回路減少10個。
4、無紙記錄儀使用效果和擴展功能
在氯氣液化工段對監控系統進行改造后，監控系統中測量回路增加至24個，減去原來的19個回路和增加的3個回路，還有8個回路備用，已滿足以后的需要。經過近三年的使用，沒有出現任何的異常，表明此彩色無紙記錄儀的測量準確度、數據記錄以及抗干擾能力等都得到了比較滿意的結果，還基本上達到了免維護狀態。尤其是使用后對重點工藝監控點兩個液化溫度和液化壓力不間斷地記錄，可以有效速查生產情況；對空間濃度的長時不間斷地記錄，可以做為保護安全環境的有效依據。
彩色無紙記錄儀提供有RS485串行的通訊接口，配套使用的管理監測軟件能無紙記錄儀將所有的歷史信息傳至上位計算機上，并對記錄儀實行集中的監控管理，還能夠提供多種數據的查看、分析、比較，以及各種需要的相關數據的報表和打印等功能，還可以根據實際生產的需要用戶可以自行進行擴展使用。
5、結束語
利用無紙記錄儀對氯氣液化工段儀表自動化監控系統進行改造，主要是在原儀表板進行，安裝了1臺彩色無紙記錄儀，增加了一面新的盤面改造。改造后儀表精度高，工藝參數的所有點數均做記錄，報警記錄單獨顯示，更加方便管理人員對工藝參數的監控。改造過程中所需的費用低，改造作量和難度小，而改造后儀表使用年率很高，性價比得到了很好地體現。
另外，由于YR-ASR600彩色無紙記錄儀采用了先進的微機技術、做到了全能模擬輸入，體積小，功耗低，通用性廣，獨立性強，畫面色彩鮮艷、讀數直觀，反應靈敏可靠，數據保存、追憶都十分方便，是集測量和管理為一體的較好設備。
作者：陳鑫
