  當前位置：昌暉儀表 > 技術文章 > PLC應用 > 西門子TIA Portal與STEP 7中邊沿指令的應用區別

西門子TIA Portal與STEP 7中邊沿指令的應用區別

2016/8/27 15:12:02 人評論 次瀏覽 分類：PLC應用  文章地址：http://www.zyswsm.com/tech/729.html

上升沿，下降沿是我們每個電氣自動化工程師最熟悉不過的指令了，以前用S7-200/300/400，雖然MicroWin與Step 7的差別還是很明顯的，但這條邊沿指令沒卻有啥大的差異，只是前者不需要暫存標志位而后者需要，簡單了不能再簡單的指令，這么多年也就這么用著了。然而進入了博圖時代，這些指令也在悄悄地發生著變化，最早發現在TIA Portal下S7-300/400的邊沿指令與在STEP 7的有些區別了，然后又發現S7-1500又多了好幾條不一樣的邊沿指令，到底有啥區別呀，昌暉儀表在本文把所有有關邊沿指令的內容匯總整理了一下，溫故而知新與大家分享，鑒于篇幅限制，文中就只以上升沿指令為例來做說明了。


一、不同編程環境下的邊沿指令

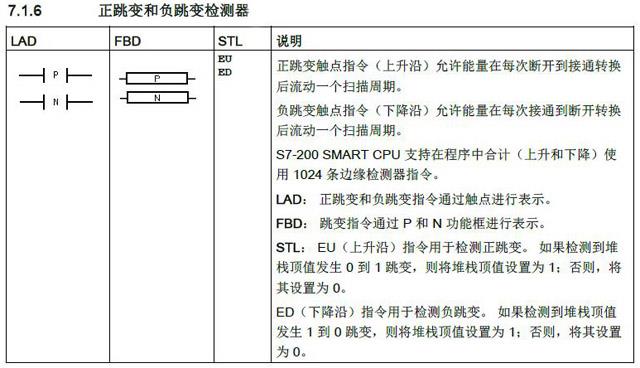

1、MicroWin SMART中的邊沿指令（S7-200SMART適用）

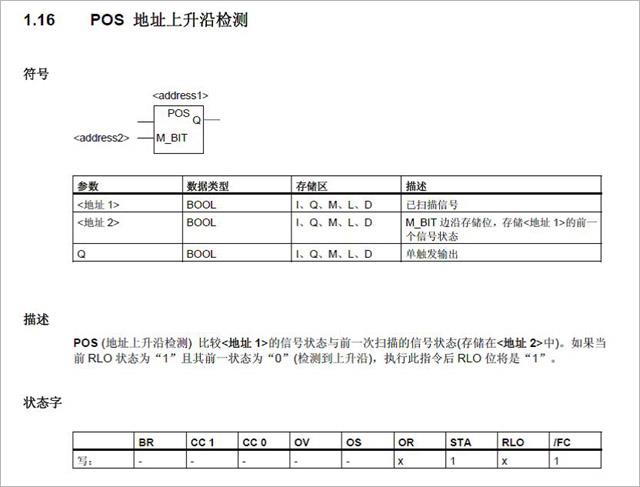

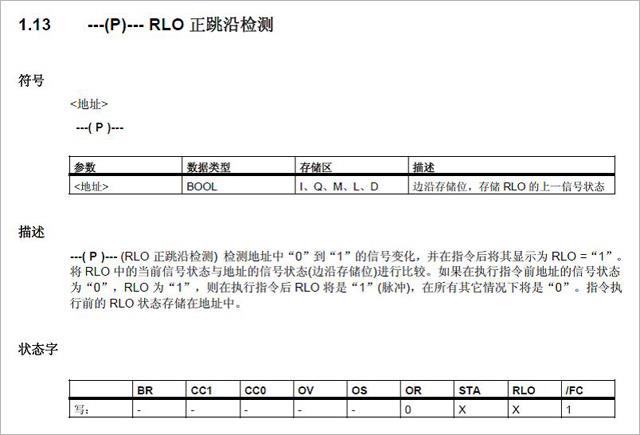

2、STEP 7中的邊沿指令（S7-300/400/WINAC適用）

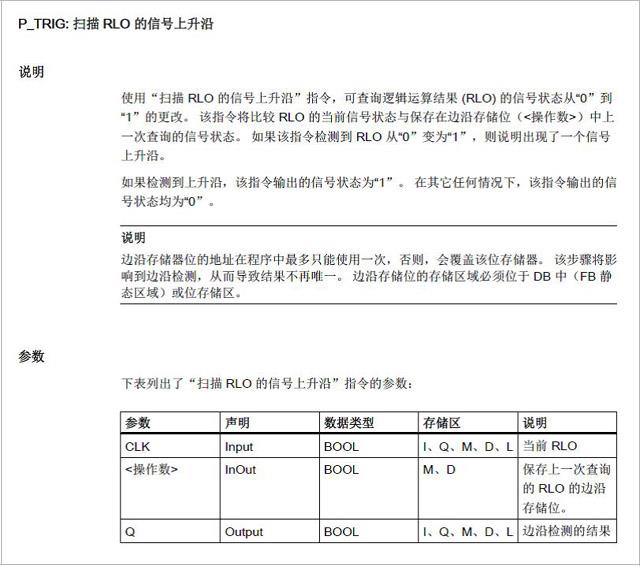

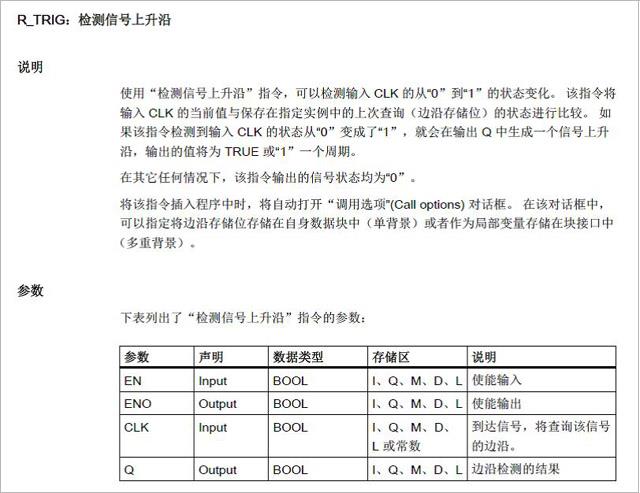

3、TIA Portal中的邊沿指令

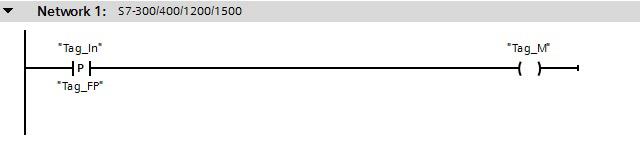

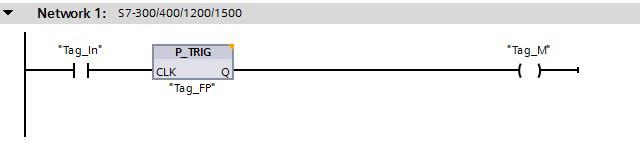

S7-300/400/WINAC/1200/1500適用

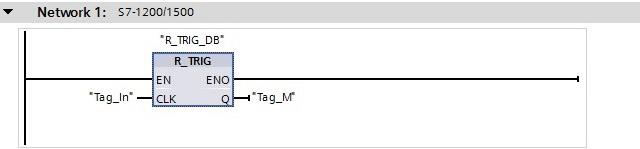

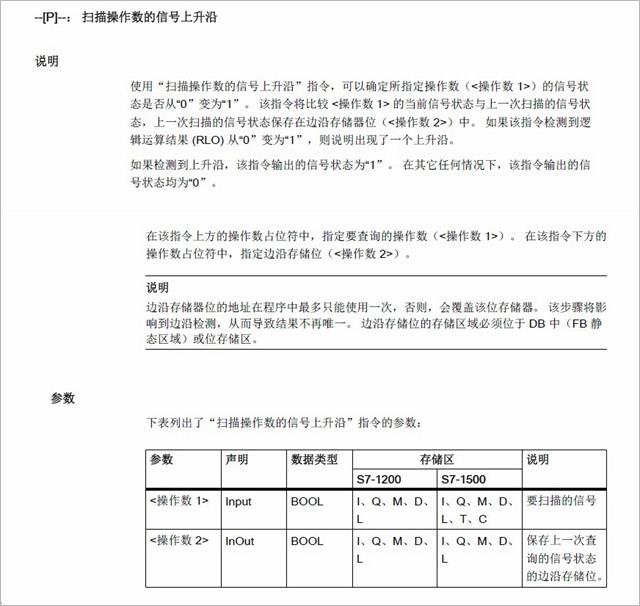

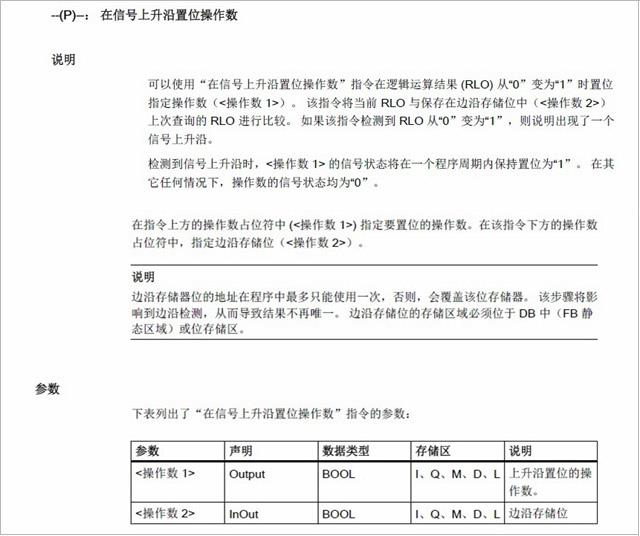

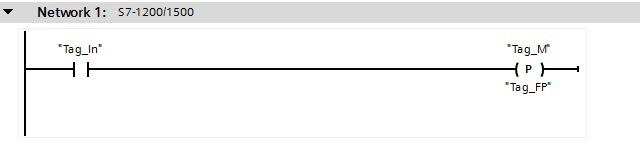

S7-1200/1500適用




二、等效示例
示例1:

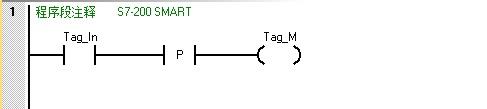

MW SMART環境

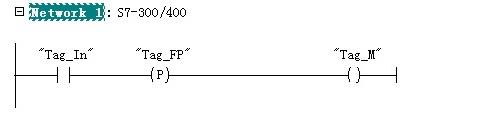

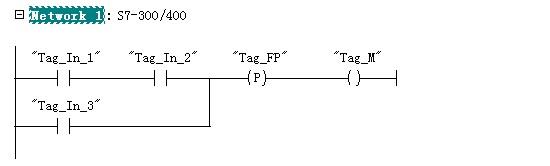

Step 7 環境

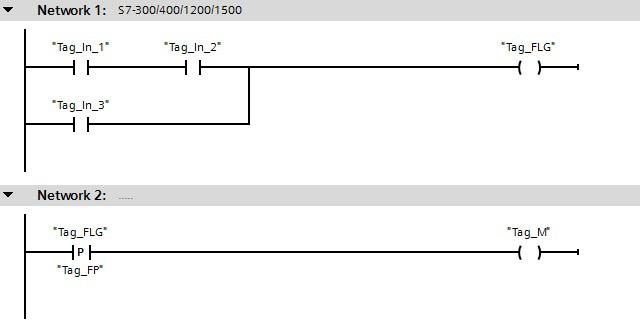

Portal 環境



示例2:

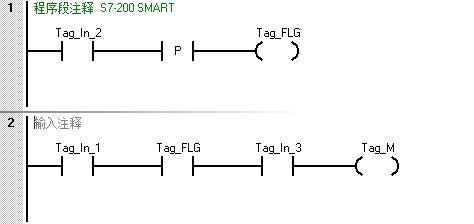

MW SMART環境

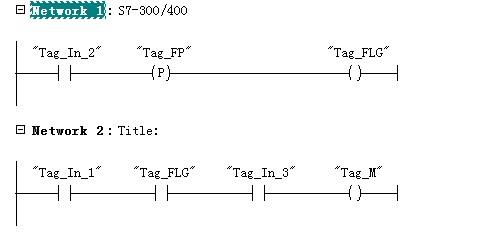

Step 7 環境

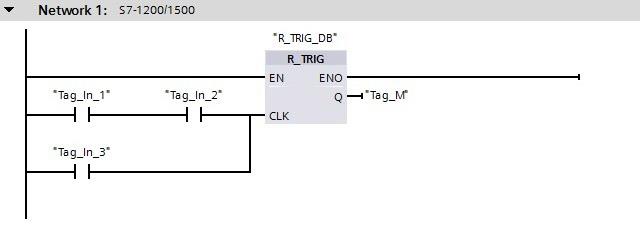

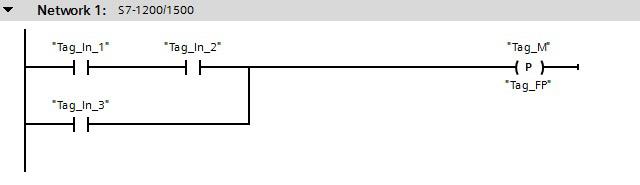

Portal 環境




示例3:

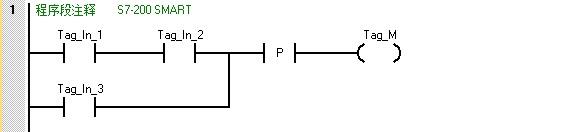

MW SMART環境  22

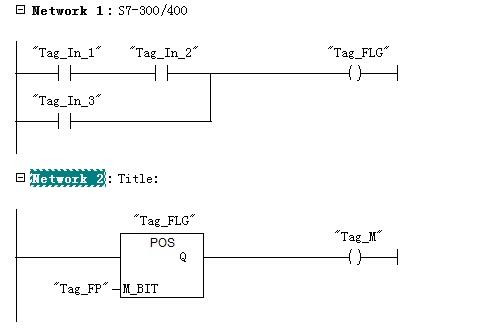

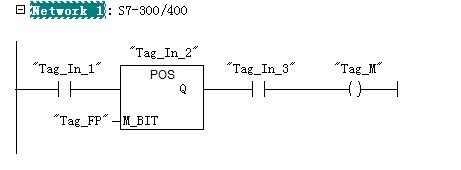

Step 7 環境

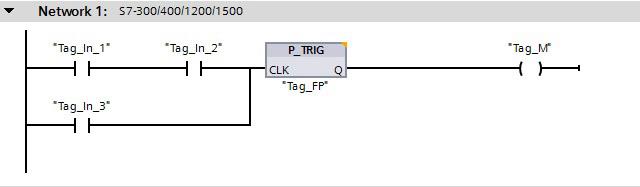

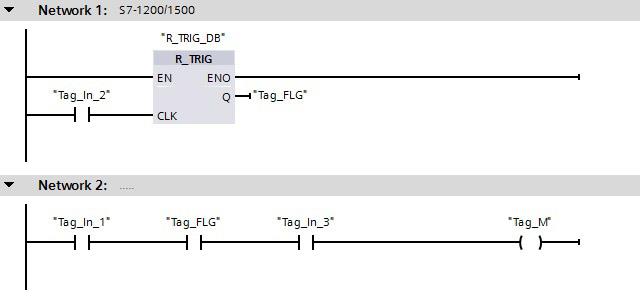

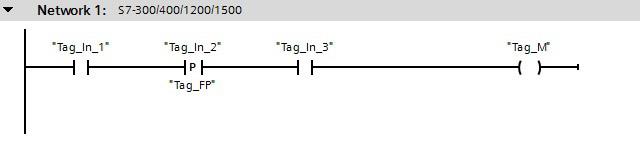

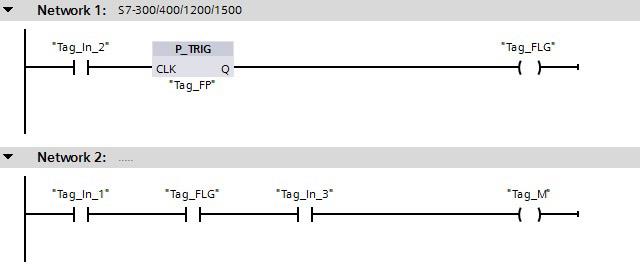

Portal 環境
