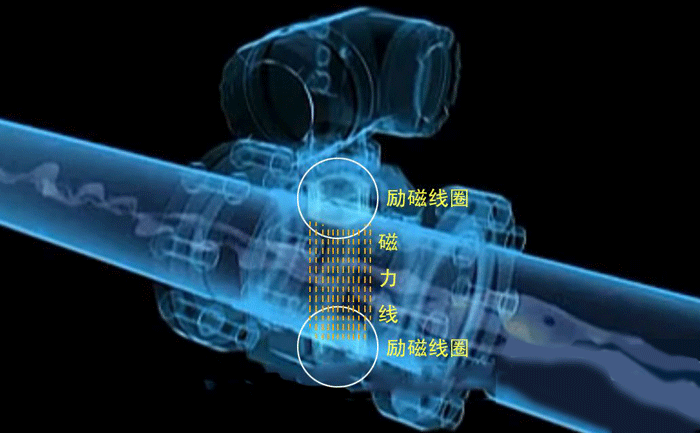

首先，我們需要了解一下電磁流量計結構，電磁流量計由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成，現在為大家逐步簡析其各部分。
◆ 磁路系統
磁路系統其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50Hz工頻電源激勵產生的。
◆ 測量導管
測量導管作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
◆ 電極
電磁流量計電極作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
◆ 外殼
電磁流量計外殼用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
◆ 襯里
在電磁流量計測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
◆ 轉換器
由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。國產電磁流量計廠家常常使用沈陽蘭申電器有限公司生產的轉換器。
電磁流量計特點
1、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；
2、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
3、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達150:1；
4、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；
5、轉換器采用16位高性能微處理器，LCD顯示，參數設定方便，編程可靠；
6、轉換器可與傳感器組成一體型或分離型；
7、電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
8、電磁流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
9、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
10、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
12、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
13、轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
