由于生產工藝制約，國內大多數儀表廠只能向用戶提供長度小于500mm，超過此長度就不能保證盲孔同心度。昌暉儀表經過數年工藝探索及設備調整，現成為國內少數幾個能向用戶提供長度大于1000mm高同心度傳感器保護管的生產商。昌暉儀表向用戶及同行提供最大長度1500mm高同心度溫度傳感器整體鉆孔保護管。
外護管整體鉆孔熱電阻選型表
WZ①②-③④⑤⑥⑦-⑧/⑨-⑩-?
①熱電阻類型
[P]：Pt100分度號鉑電阻
[C]：Cu50分度號銅電阻
[C]：Cu100分度號銅電阻
②熱電阻元件對數
[省略]：單支式|通常接線端子為3個(三線制)
[2]：雙支式|通常接線端子為6個
③外護管整體鉆孔熱電阻安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋|螺紋M27×2/特殊要求的螺紋訂貨時需要說明
[3]：活動法蘭
[4]：固定法蘭/用戶提供法蘭標準、法蘭規格和材質要求
[6]：錐形盲孔管+M33×2安裝螺紋
④接線盒形式
[3]：防水式/國內常規供貨
[4]：隔爆式/隔爆等級通常為dⅡBT4或dⅡCT4
[5]：不銹鋼接線盒
⑤熱電阻外徑 mm
[0]：Ф16mm
[1]：Ф12mm
[6]：其他外徑尺寸
⑥整體鉆孔熱電阻保護管材料/保護管適用工況
[0]：1Cr18Ni9Ti/應用最廣的不銹鋼熱電阻保護管
[3]：316L/耐腐蝕優于1Cr18Ni9Ti的金屬護管
[N]：特殊保護管材質
⑦整體鉆孔傳感器保護管
[ZT]：整體鉆孔保護管+抗震鎧裝熱電阻芯
⑧熱電阻總長mm
[***]：***/見注2
⑨插入長度mm
[***]：***/見注2
⑩熱電阻元件精度等級
[1]：AA級精度
[2]：A級精度
[3]：B級精度/標準配置
?固定法蘭和螺紋安裝補充
[螺紋尺寸]：文字說明/見注1
[法蘭規格]：文字說明/見注1
[保護管材質]：文字說明
[保護管外徑]：文字說明
注1：用戶對整體鉆孔熱電阻安裝方式、保護管材質、保護管直徑有特殊要求，需要文字說明。
注2：活動法蘭或無固定裝置的整體鉆孔熱電阻選型時僅需要確認總長L（總長=插入長度）；螺紋或法蘭整體鉆孔熱電阻選型時：總長=插入長度+150mm。
整體轉孔熱電阻外形示意圖

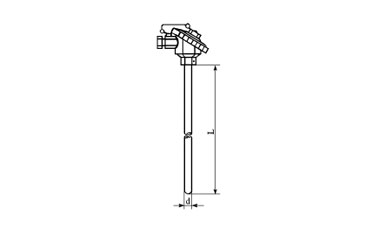

1、無固定裝置整體鉆孔熱電阻

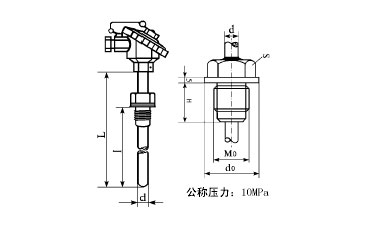

2、固定螺紋安裝整體鉆孔熱電阻

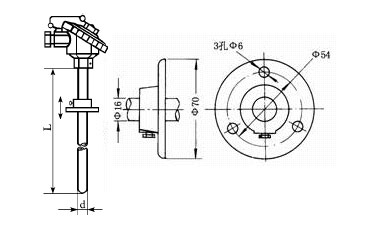

3、活動法蘭安裝整體鉆孔熱電阻

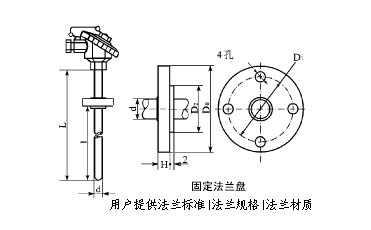

4、固定法蘭安裝整體鉆孔熱電阻
5、錐形螺紋安裝整體鉆孔熱電阻
選型舉例1：WZP-4303ZT-1000/850-3-DN80 PNI.6/1Cr18Ni9Ti
Pt100分度號整體鉆孔熱電阻，法蘭安裝（法蘭為DN80 PN1.6，不銹鋼法蘭），熱電阻外徑為Ф16mm，整體鉆孔熱電阻保護管材質為316L，內裝鎧裝熱電阻芯子，接線盒為防水型，整體鉆孔熱電阻總長為1000mm，插入深度為850mm，B級鉑電阻元件
選型舉例2：WZP-2300ZT-300/150-3-M27×2
Pt100分度號整體鉆孔熱電阻，M27×2螺紋安裝，整體鉆孔熱電阻外徑為Ф16mm，整體鉆孔熱電阻接線盒為防水型，熱電阻保護管為1Cr18Ni9Ti,熱電阻總長為300mm，插入深度為150mm，B級鉑電阻元件
選型舉例3：WZP-6300ZT-300/150-3-M33×2
Pt100分度號整體鉆孔熱電阻，M33×2螺紋安裝，整體鉆孔熱電阻為錐形盲孔管，整體鉆孔熱電阻接線盒為防水型，熱電阻保護管為1Cr18Ni9Ti,熱電阻總長為300mm，插入深度為150mm，B級鉑電阻元件
