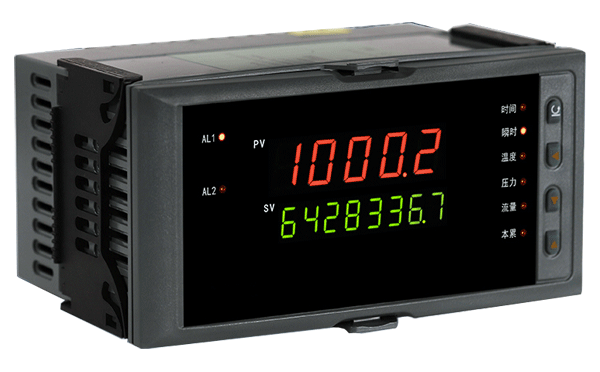

簡單流量批量控制系統是由一臺流量定量控制儀、一臺流量計、3個控制按鈕、電磁閥(或泵或變頻器)、控制箱、中間繼電器和這些設備電氣回路組成的控制系統。流量批量控制系統中流量定量控制儀和流量計是核心儀表，尤其流量定量控制儀的精度和可靠性直接影響流量批量控制系統的應用效果。昌暉流量批量控制儀卓越性能完全滿足構建高精度、高可靠和經濟性流量批量控制系統的需求。
常用流量定量控制儀型號
①YR-GFK801-020-FNN-BH-Y-P-T
頻率輸入，4-20mA變送輸出，流量定量到控制(自動啟動)
②YR-GFK801-020-FNN-CH-Y-P-T
頻率輸入，4-20mA變送輸出，流量定量過程控制(自動啟動)
③YR-GFK801-020-FNN-HB-Y-P-T
頻率輸入，4-20mA變送輸出，流量定量到控制(手動啟動，可接啟動、停止、清零按鈕)
④YR-GFK801-020-FNN-HC-Y-P-T
頻率輸入，4-20mA變送輸出，流量定量過程控制(手動啟動，可接啟動、停止、清零按鈕)
流量定量控制輸出方式
流量定量控制儀的開關量控制輸出在儀表的AL1和AL2報警輸出上來實現且只能選擇其中報警，這兩個報警點可以實現的控制方式完全不同，大家注意看下面的示例：
1、流量定量控制儀的第一報警(AL1)流量定量控制輸出時序圖

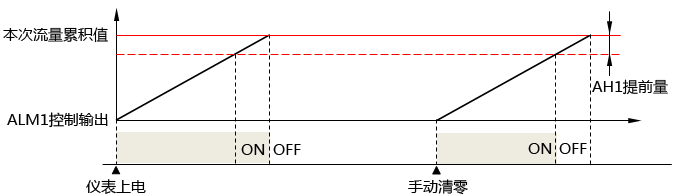

①流量定量過程控制輸出(自動啟動，“1”輸出)時AL1的輸出狀態

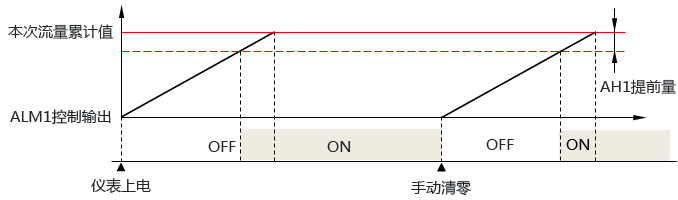

②定量到控制輸出(自動啟動，“0”輸出)時AL1的報警狀態
AL1控制設定值通過儀表一級參數ALM1來設定；AL1控制提前量通過儀表一級參數AH1來設定

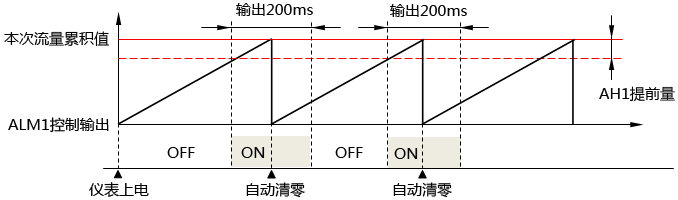

③流量定量到控制輸出(自動啟動，自動清零，脈寬輸出)時AL1的輸出狀態
2、流量定量控制儀的第二報警(AL2)定量控制輸出時序圖

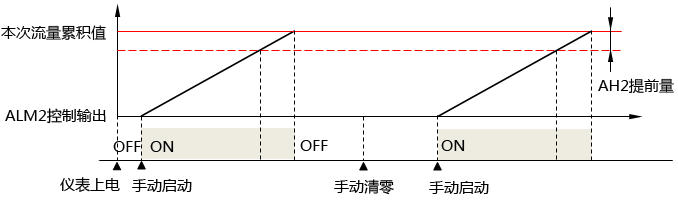

①定量過程控制輸出(手動啟動，“1”輸出)時AL2的輸出狀態

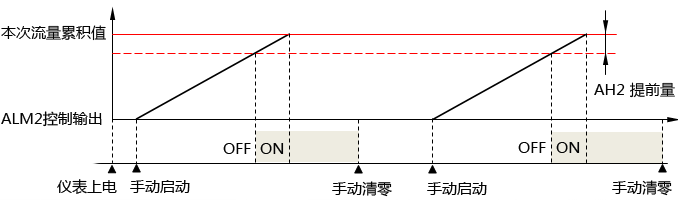

②流量定量到控制輸出(手動啟動，“0”輸出)時AL2的輸出狀態
AL2控制設定值通過儀表一級參數ALM2來設定；AL2控制提前量通過儀表一級參數AH2來設定
注意：當流量批量控制儀控制輸出后，如還有瞬時流量輸入，流量定量控制儀將繼續累積；流量定量控制儀控制輸出后，本次控制即結束。下一次控制必須再次手動啟動，控制輸出方繼續。
YRGFK系列流量批量控制儀選型表
YR-GFK①②-③④⑤-⑥⑦⑧-⑨⑩-?-?-?
①流量批量控制儀外形尺寸
[4]：96×48mm
[8]：160×80mm
[S8]：160×80mm
[9]：96×96mm
②控制作用
[01]：無補償輸入
③通信方式
[0]：無通信
[2]：RS232通信
[3]：打印口
[8]：RS485通信
④控制輸出(OUT1)
[0]：無輸出
[1]：繼電器報警輸出
[2]：瞬時流量變送輸出為4-20mA(RL≤600Ω)
[3]：瞬時流量變送輸出為0-10mA(RL≤1.2kΩ)
[4]：瞬時流量變送輸出為1-5V(RL≥250kΩ)
[5]：瞬時流量變送輸出為0-5V(RL≥250kΩ)
[8]：瞬時流量變送輸出為0-20mA(RL≤600Ω
⑤第二變送輸出輸出(OUT2)
[0]：無輸出
[2]：瞬時流量變送輸出為4-20mA(RL≤600Ω)
[3]：瞬時流量變送輸出為0-10mA(RL≤1.2KΩ)
[4]：瞬時流量變送輸出為1-5V(RL≥250KΩ)
[5]：瞬時流量變送輸出為0-5V(RL≥250kΩ)
[8]：瞬時流量變送輸出為0-20mA(RL≤600Ω)
⑥流量信號輸入類型
[A]：4-20mA[注1]
[B]：0-10mA[注1]
[C]：1-5V[注1]
[D]：0-5V[注1]
[E]：0-10V(特殊定制輸入) [注1]
[F]：頻率輸入(0-5kHz) [注1]
⑦壓力補償信號輸入類型
[N]：無壓力補償輸入
⑧溫度補償信號輸入類型
[N]：無溫度補償輸入
⑨AL1報警方式
[N]：無報警
[H]：上限報警(瞬時流量對應的報警值)
[L]：下限報警(瞬時流量對應的報警值)
[B]：流量定量到控制輸出(自動啟動，“0”輸出)
[C]：流量定量過程控制輸出(自動啟動，“1”輸出)
[D]：流量定量到控制輸出(自動啟動，自動清零，脈寬輸出)
⑩AL2報警方式
[N]：無報警
[H]：上限報警(瞬時流量對應的報警值)
[L]：下限報警(瞬時流量對應的報警值)
[B]：流量定量到控制輸出(手動啟動，“0”輸出)
[C]：流量定量過程控制輸出(手動啟動，“1”輸出)
?定量控制及外部事件輸入
[Y]：流量定量控制(外部啟動、停止、清零輸入)
?饋電輸出
[N]：無饋電
[P]：1路DC24V饋電輸出(給現場1個兩線制變送器供電)
[2P]：2路DC24V饋電輸出{給現場2個兩線制變送器供電)
[P(12/24)]：DC12V饋電輸出和DC24V饋電輸出(給現場渦街流量計供電)
?流量積算儀供電方式
[W]：DC12-36V供電
[T]：AC/DC100-240V(交流電源時50-60Hz)
注1：本流量批量控制儀流量輸入信號可以在4-20mA、0-10mA、1-5V、0-5V和頻率輸入信號之間切換，切換流量輸入信號時，通過修改儀表二級參數中流量輸入信號類型代碼和改變電路板短路環就可以完成

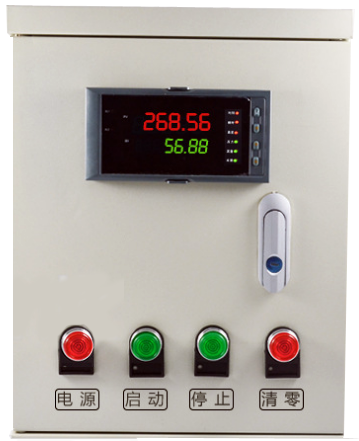

如何自己構建流量批量控制系統

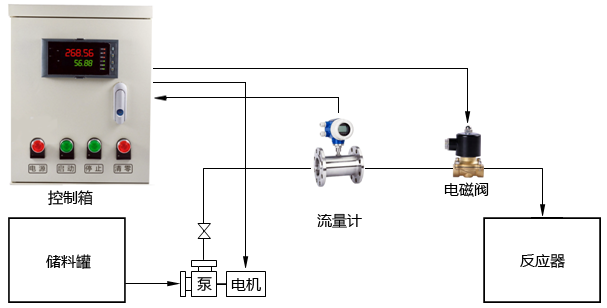

前面說過流量批量控制系統簡單說就是由一臺流量定量控制儀、一臺流量計、3個控制按鈕、電磁閥(或泵或變頻器)、控制箱、中間繼電器和這些設備電氣回路組成的控制系統。大致結構如圖所示：
流量定量控制儀/批量控制系統
