APL庫是一套AS功能庫與OS操作對象的集合。利用系統提供的標準功能塊，工程師可以很方便的對項目進行自下而上的AS控制算法開發和OS畫面組態。

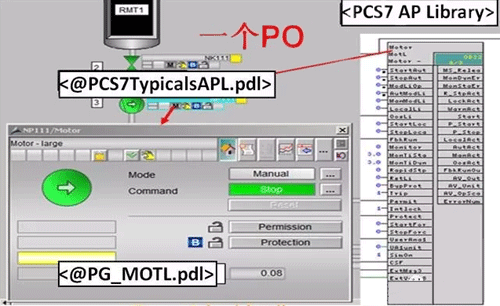

以一個電機控制功能回路的開發為例：首先，在AS控制器側，它是一個MotL功能塊(Function Block)；在OS側，它卻是此功能塊對應的電機圖標(Block Icon)和一套操作面板(Faceplate)，APL定義了一套標準的OS操作權限與操作規范。并為操作員的操作生成操作員記錄。
PCS 7編程一個很大的特點就是，現場信號和控制輸出不是直接連接到控制功能塊上，而是連接到相應的AI、AO、DI、DO通道驅動塊上，由驅動塊與功能塊進行信號傳遞。這樣做的好處是系統編譯時會自動生成與模板、通道等相關的診斷功能塊，并且傳遞到OS的報警系統中，讓操作員能直接看到硬件相關的診斷報警信息。在標準庫應用時已經有相應的通道驅動塊。

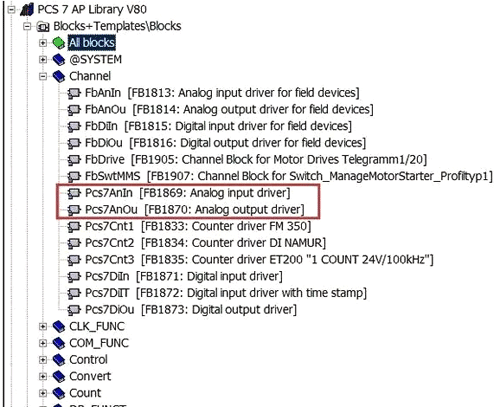

這篇文章主要介紹APL庫中的模擬量驅動塊。模擬量輸入點的通道驅動為Pcs7AnIn(FB1869),模擬量輸出點的通道驅動為Pcs7AnOu(FB1870)。

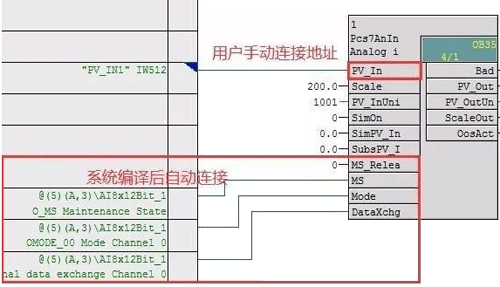

輸入驅動Pcs7AnIn：只需要將實際模擬量點地址連接至PV_In引腳，執行CFC編譯，系統會根據硬件組態中該地址對應的AI模板類型、通道設定等，自動識別該通道的信號類型。因此，無論是電流信號或是電壓信號，熱電阻或是熱電偶，程序中都可以使用同一個通道驅動信號而無需任何設置。
通過設置Scale 參數來設置該模擬量測量點的量程范圍。

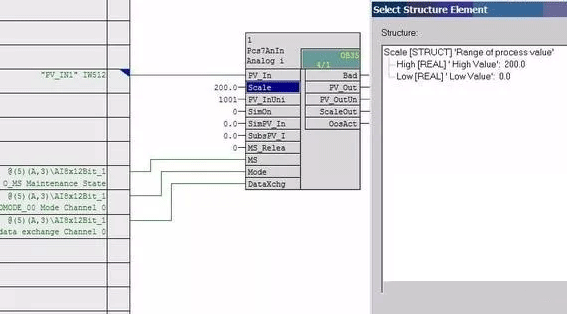

Scale是一個結構體參數，包括子元素High和Low需要分別設置上限High和下限Low的具體值。

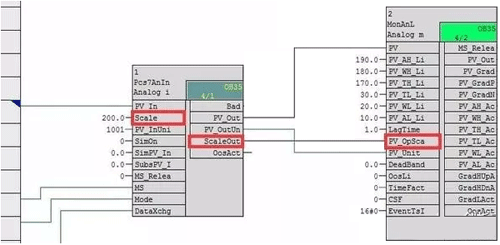

例如，此時通過通道驅動的信號處理，IW512的模擬量測量點量程為0-200，PV_Out為最終的轉換結果。如果設置Scale.High=Scale.Low,PV_Out則直接按信號類型進行顯示，如顯示4-20mA, 0-10V等。量程設定值只需要設置一次，之后可以在功能塊之間傳遞，例如需要在上位機上顯示測量點量程，只需要將Pcs7AnIn的輸出參數ScaleOut連接到MonAnL的輸入?yún)?shù)PV_OpSca中，即可完成傳遞。

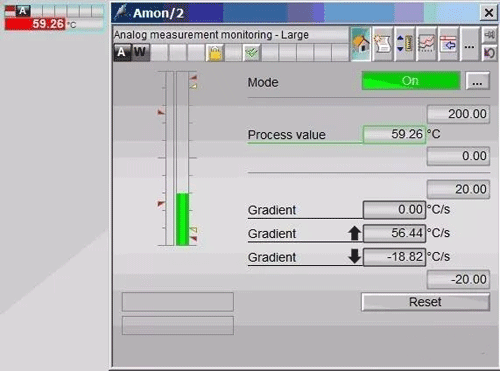

最終在上位機wincc上將顯示如下圖，左側為溫度的監視塊，顯示實時溫度為59.26℃，右側為點擊該塊后為彈出畫面，詳細顯示了它的報警情況，模式，梯度變化設置，高低限，趨勢，事件等。
