觸摸屏溫度無紙記錄儀采用昆侖通態觸摸屏開發，與YR-RJD系列溫控器配套使用，用戶不需要組態即可完成1-10個溫控器相關信號監測及記錄。

觸摸屏溫度無紙記錄儀特點
1、采用昆侖通態觸摸屏+昌暉人工智能組態軟件。
2、客戶無需作任何組態設置，只要通過RS485通訊線將觸摸屏溫度無紙記錄儀和YR-RJD系列溫控器相連，接通電源就可以使用。
3、YR-RJD溫控器型號可以自動被組態軟件識別，一套軟件可以連接1-10個YR-RJD系列溫控器，只需在開機設定通道數即可。
4、可編輯存儲六組配方曲線。

觸摸屏溫度無紙記錄儀說明
1、7吋觸摸屏開孔尺寸：215×152毫米；10吋觸摸屏開孔尺寸：261×180毫米；
2、普通用戶只要通過485通訊線將觸摸屏和儀表相連，并接通電源就可以使用；客戶在開機界面輸入通道數，點擊“進入”按鈕后即可；默認的數據(PV)記錄時間是60秒一次，也可以自行修改。
3、組態畫面詳細介紹：

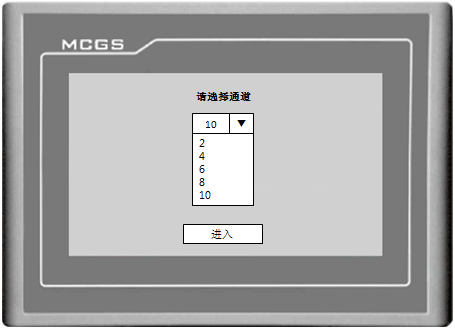

①登錄界面
a、首次請先選擇通道數，然后點擊“進入”按鈕；

b、后續使用若不需要重新設定通道數的話，5秒后按上次的通道數自動進入。

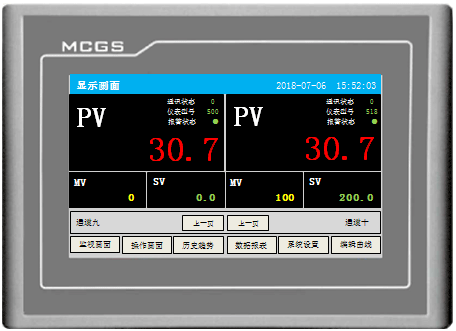

②顯示畫面
一個窗口固定顯示2路，超過2路需要翻頁；可以動態顯示PV/SV/MV，通訊狀態為0代表通訊正常，YR-RJD系列溫控器型號是組態軟件自動識別的，報警狀態：紅燈為有報警，綠燈為無報警。

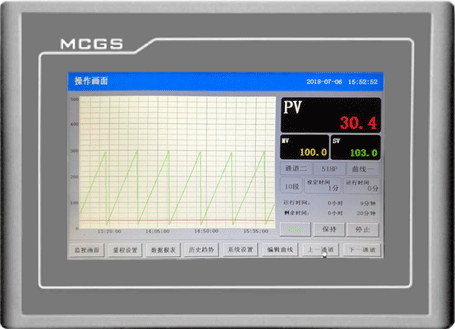

③操作畫面
一個窗口固定顯示1路，多通道時需要翻頁；在此畫面左側是本通道的實時曲線PV(紅色)和SV(藍色)，可以實時同步監測PV和SV的變化情況。如果是程序表可顯示當前段設定時間和運行時間，還可以顯示整個配方曲線的已運行時間和剩余時間。

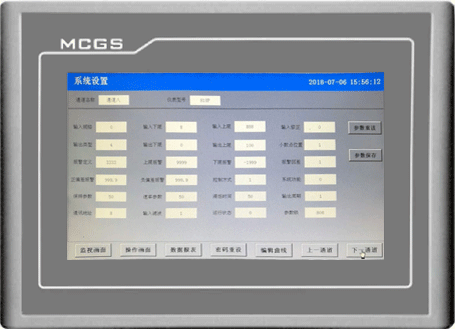

④系統設置界面
首先需要登錄(密碼：123)，登陸后可以顯示每一路YR-RJD系列溫控器的完整控制參數菜單。切換通道后組態軟件自動讀取儀表參數，點擊參數框可以修改參數值，點擊參數保存就可以寫入，修改的參數值是紅色的，寫入成功后就變成黑色的。

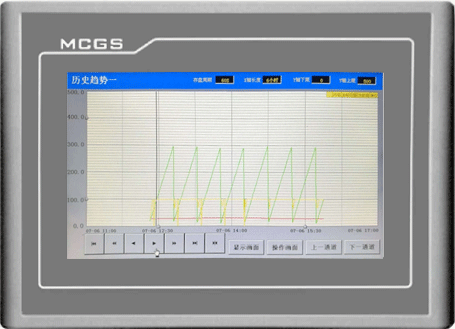

⑤歷史趨勢界面
每個窗口只顯示一路的歷史趨勢，多路時需翻頁；在此頁面可以設置數據存盤周期(默認是60秒)、X軸的時間和Y軸的上下線值。紅色代表PV值，藍色代表SV值，黃色是MV值。

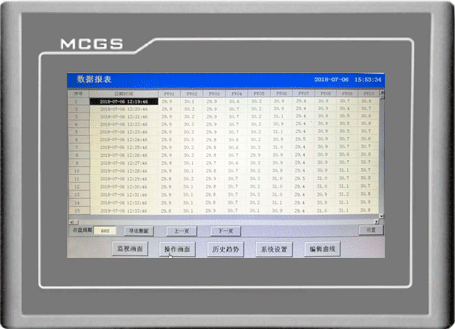

⑥數據報表界面
記錄每一路的PV值在一個表格中，導出數據(文件格式*.CSV)后可以通過EXCEL讀出。

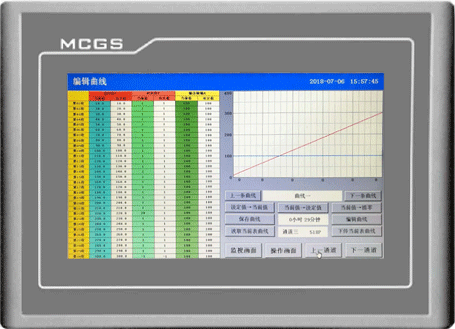

⑦編輯曲線畫面
可以編輯存儲6條工藝曲線，存儲曲線需要先選擇曲線號，然后直接點選“保存曲線”按鈕即可。下傳曲線的步驟：先把設定值賦值給當前值，然后再點擊“下傳當前曲線”按鈕即可；本頁面可以提供程序編輯功能，可以實現把當前值清零，也可以把讀取的當前曲線值賦值給設定值來生成設定曲線。

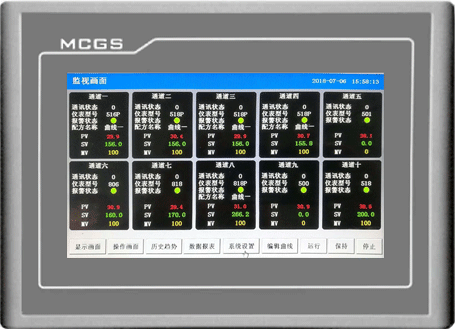

⑧監視畫面
動態顯示十個通道的通訊狀態/儀表型號/報警狀態/配方曲線/PV/SV/MV；對所有程序表還可以實現一鍵啟停。

選型

YR-HIM-RJD①
