遠程I/O模塊種類
昌暉遠程I/O模塊按照功能不同，可分為以太網網關(RS485轉以太網)、模擬量輸入采集模塊(AI)、開關量輸入采集模塊(DI)、溫度信號采集模塊(AI)、模擬量輸出模塊(AO)和開關量輸出模塊(DO)。

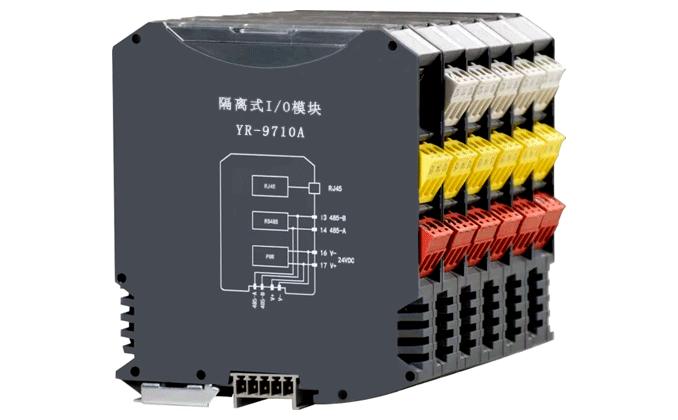

1、以太網網關，型號：YR-9710A
以太網網關的作用為完成RS485與MODBUS TCP以太網協議轉換，方便現場RS485總線儀表和控制室之間以光纖或網線高速和穩定地傳輸數據。
2、模擬量輸入采集模塊(AI)，型號：YR-9744A
模擬量輸入采集模塊YR-9744A用于采集工業現場4路二線制4-20mA、三線制4-20mA或4-20mA信號，把4路4-20mA信號分別隔離轉換為數字信號，以RS485通信方式將數據傳輸給PLC、DCS、上位機或以太網網關。
3、開關量輸入采集模塊(DI)，型號：YR-9724A
開關量輸入采集模塊YR-9724A用于采集工業現場4路開關量信號，把4路無源開關量信號分別隔離轉換為數字信號，以RS485通信方式將數據傳輸給PLC、DCS、上位機或以太網網關。
4、溫度信號采集模塊(AI)，型號：YR-9741A
溫度信號采集模塊YR-9741A用于采集工業現場4路熱電偶/熱電阻/電阻/mV信號，把4路溫度信號分別隔離轉換為數字信號，以RS485通信方式將數據傳輸給PLC、DCS、上位機或以太網網關。
5、連續熱電偶信號采集模塊(AI)，型號：YR-9740A
連續熱電偶信號采集模塊YR-9740A用于采集工業現場4路連續熱電偶mV信號，同時滿足連續熱電偶特殊分度和模塊輸入阻抗＞40MΩ要求，把4路連續熱電偶信號分別隔離轉換為數字信號，以RS485通信方式將數據傳輸給熱點探測控制系統。
6、模擬量輸出模塊(AO)，型號：YR-9754A
開關量輸出模塊YR-9754A以RS485通訊方式接收遠程控制命令，輸出4路獨立開關量信號(繼電器觸點容量2A/220VDC)，用于其他設備報警、控制和連鎖。
7、開關量輸出模塊(DO)，型號：YR-9734A
模擬量輸出模塊YR-9734A以RS485通訊方式接收遠程控制命令，輸出4路獨立隔離4-20mA電流信號，用于其他其他儀表及控制系統。
遠程I/O模塊技術特點
1、15年壽命設計，6年質保，滿足工業現場高可靠性長期穩定運行需求
2、輸入/通信/電源或輸出/通信/電源間完全隔離，隔離能力1500VAC
3、響應時間≤10ms
4、遠程I/O模塊采用PC編程/組態
5、電磁兼容符合IEC61326標準
6、接線端子支持帶電熱拔插
7、遠程I/O模塊采用低功耗設計，自動零點校準，溫度漂移0.005%FS/℃
8、支持背板導軌和接線端子兩種方式供電和通訊
9、熱電偶輸入時冷端補償精度1℃
10、支持MODBUS RTU通訊協議，通訊速率高達115200bps
11、工作溫度為-20℃~60℃；存儲溫度-20℃~85℃；環境濕度≤95%ARH非凝結
12、遠程I/O模塊防護等級為IP20
13、遠程I/O模塊供電電源24VDC

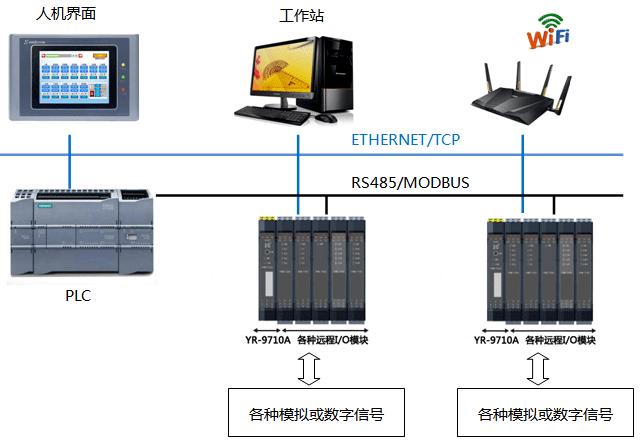

遠程I/O模塊典型應用
1、工廠過程控制系統的前端數據采集，與傳統的PLC加信號隔離器的數據采集方式相比，YR-9700系列遠程I/O模塊及數據采集系統可極大的節省設備安裝、調試成本。
2、大型倉儲、庫房、恒溫實驗室等密集溫濕度采集監控系統；因采用前端I/O全隔離設計；保證了系統的可靠性、穩定性。
3、環境監測、水處理等實時數據監測系統；支持TCP/IP協議；方便的使用第三方的遠程數據傳輸通道完成遠程數據集中監控。
4、樓宇控制：樓宇控制也在逐漸采用工業控制的架構；昌暉遠程I/O模塊及數據采集系統提供了一個低成本高可靠的解決方案。
5、其他小型或中型的SCADA系統。
