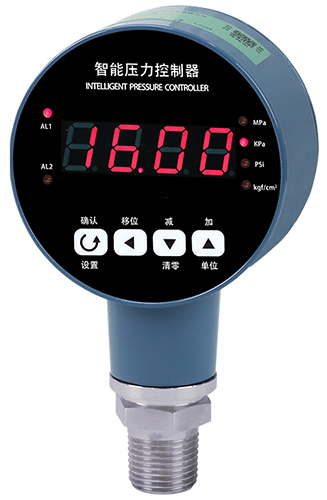

智能壓力控制器特點
◆金屬殼體，防塵防水，緊固耐震，經久耐用
◆溫度自動補償，數字壓力表溫度漂移小
◆采用先進的高精度壓力傳感器，寬范圍測量，響應速度快，過載能力達150%
◆低功耗，兩種供電電源方式可選
◆在空氣中可進行一鍵清零，確保測量準確性
◆四種壓力單位(MPa、kPa、psi和kgf/cm2)一鍵切換
◆高清4位LED數字顯示
◆多點校準、3次循環標定，保證線性誤差
◆φ80mm表盤尺寸和多種過程連接螺紋尺寸
智能壓力控制器技術參數
◆壓力范圍：-0.1~60MPa
◆壓力類型：表壓、真空壓
◆過載壓力：<10MPa時150%；>10MPa時120%
◆精度等級：±0.3%FS
◆長期穩定性：0.2%FS/年
◆模擬量輸出：4-20mA(負載電阻≤500Ω)和0-20mA輸出可切換
◆報警輸出：兩路常開常閉繼電器輸出，觸點容量：AC220V/2A(阻性負載)
◆供電電壓：AC100V~AC380V(50/60Hz)或DC24V±10%
◆功耗：小于等于2W
◆采樣頻率：3次/秒
◆顯示屏幕：4個LED顯示
◆顯示位數：4位LED數字顯示+狀態指示燈指示
◆測量介質：空氣、水、油等對不銹鋼無腐蝕的介質
◆使用環境：環境溫度：-20~70℃；相對濕度：5%~95%RH
◆電磁兼容：抗電磁干擾設計，符合EN61326標準
◆表殼材質：鋁合金
◆接口材質：304不銹鋼
◆防護等級：IP65
◆產品功能：4種單位切換、一鍵清零、可實現延時控制(當壓力達到動作點，延時動作，可防止管內壓力不穩定，導致電機頻繁動作)、自動檢壓(當自動檢壓投入時，3分鐘檢測不到壓力變化，自動斷開報警輸出，顯示“E--6”，按任意鍵解除檢壓保護)、入缺壓保護(當缺壓保護投入時，在設定的檢測時間內，壓力沒有達到缺壓保護值，自動斷開報警輸出，顯示“E--7”，按任意鍵解除缺壓保護)
智能壓力控制器選型表
YR-CY82-①②③④/⑤
①數顯壓力表表盤直徑
[B]：φ80mm
②安裝螺紋規格
[A]：外螺紋1/2NPT
[G]：外螺紋M20×1.5
[R]：外螺紋G1/2
[T]：外螺紋M20×1.5+高溫散熱片(高溫型溫度范圍：0~120℃)
[Y]：特殊要求
③變送輸出
[0]：無變送輸出
[2]：4-20mA(RL≤500Ω)
[6]：0-20mA(RL≤500Ω)
④報警輸出
[1]：1路常開常閉觸點(有變送輸出時不可選)
[2]：2路常開常閉觸點(有變送輸出時不可選)
[3]：2路常開觸點
⑤數顯壓力表量程
[0010K]：0-10kPa
[0020K]：0-20kPa
[0035K]：0-35kPa
[0070K]：0-70kPa
[0100K]：0-100kPa
[0160K]：0-160kPa
[0250K]：0-250kPa
[0400K]：0-400kPa
[0600K]：0-600kPa
[0100M]：0-1MPa
[0160M]：0-1.6MPa
[0250M]：0-2.5MPa
[0400M]：0-4MPa
[0600M]：0-6MPa
[1000M]：0-10MPa
[1600M]：0-16MPa
[2500M]：0-25MPa
[4000M]：0-40MPa
[6000M]：0-60MPa
[N100K]：-100~0kPa
[N200K]：0~-100kPa
[N300K]：-100~+100kPa
[N400K]：-100~+160kPa
[N500K]：-100~+250kPa
[N600K]：-100~+400kPa
[N700K]：-100~+600kPa
[N080M]：-0.1~1MPa
[N090M]：-0.1~1.6MPa
[N100M]：-0.1~2.5MPa
[NP05K]：-5~+5kPa
[NP10K]：-10~+10kPa
[NP20K]：-20~+20kPa
[NP50K]：-50~+50kPa

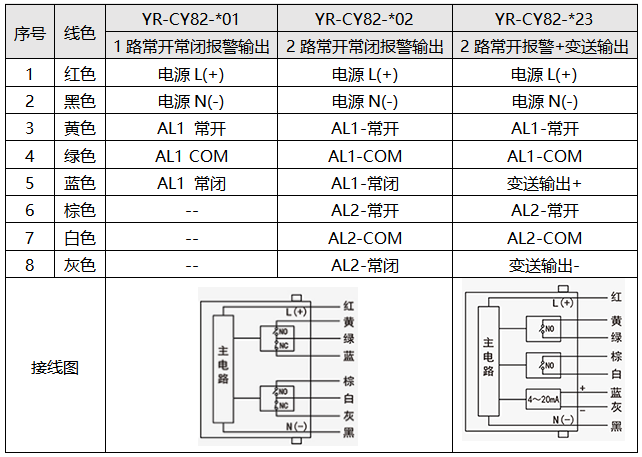

智能壓力控制器接線

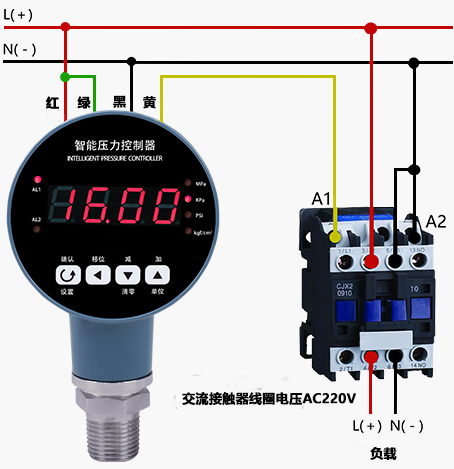

1、AC220V供電，負載高于700W時智能壓力控制器的接線

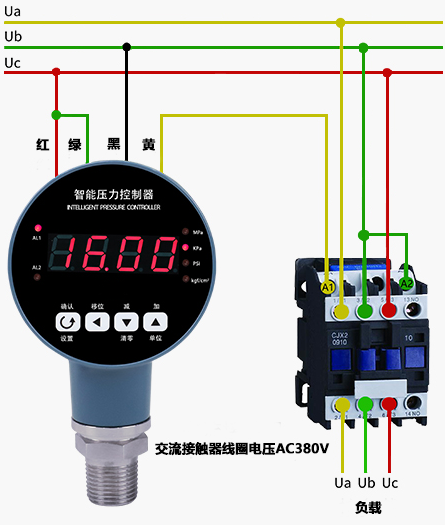

2、AC380V供電，負載高于700W時智能壓力控制器的接線
注意事項
1、收到智能壓力控制器后，請檢查包裝及外形是否完好，并核對智能壓力控制器型號和規格是否與您選購的相符。
2、按智能壓力控制器所提供的過程連接和安裝方式，將智能壓力控制器正確可靠安裝。
3、使用過程中請注意智能壓力控制器的技術規范和使用條件，如允許的介質及溫度、過載壓力、供電電壓等。
4、智能壓力控制器屬于精密器件，用戶在使用時請不要自行拆解，以免造成損壞。
5、在安裝過程中，注意保護智能壓力控制器，不得強力安裝或者拆卸，否則容易損壞產品，特別是安裝螺紋。
6、安裝通電測試，一般需要數分鐘智能壓力控制器方能穩定輸出和正常工作，這屬于正常現象。
7、安裝后通電測試，出現非正常現象，除非具備智能壓力控制器調節設備和技能，否則請聯系昌暉公司售后技術人員。
8、安裝過程中可能受到應力影響，安裝完成后，如果智能壓力控制器讀數不在零位，請“清零”后再使用。
