顯示控制儀特點

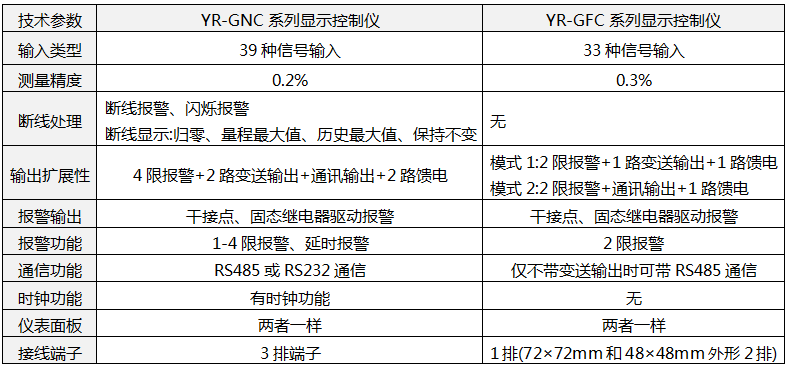

昌暉儀表推出的SWP-LED系列智能顯示控制儀表在國內以質量好高性價比獲得廣泛認同和極高市場份額，在對國內外同行普遍存在的不足進行完善和技術創新基礎上，YR-GNC系列儀表外觀、結構、精度、儀表功能、穩定性和抗干擾性能方面取得突破，文章《數字顯示儀表YR-GNC系列介紹》有詳細分析。

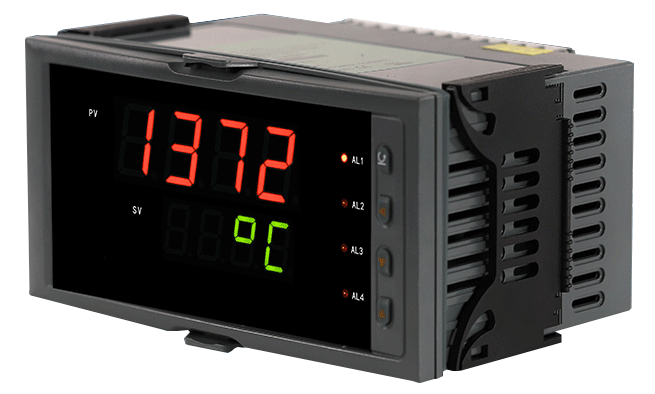

1、雙屏LED顯示(PV顯示測量值；SV可設置為顯示輸入分度號、顯示第1-4報警值、顯示時間、顯示℃或不顯示)
2、熱電偶信號輸入時，溫度顯示分辨率為0.1℃(溫度超過1000℃自動取消小數點)
3、顯示控制儀面板為亞克力面膜，硅膠輕觸按鍵，高性能歐洲進口儀表外觀

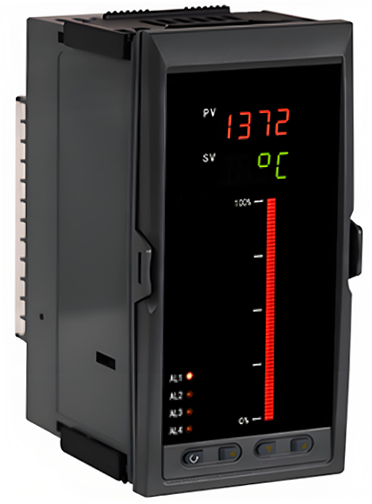

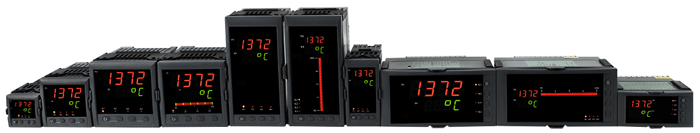

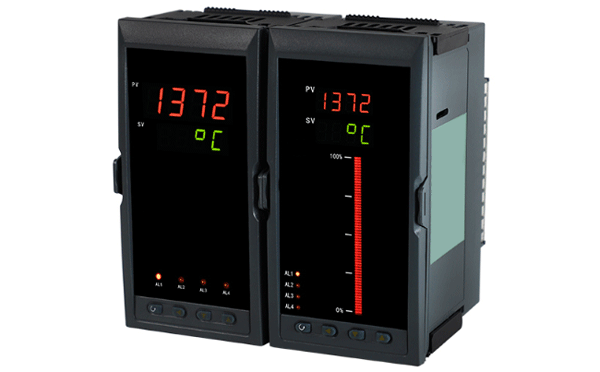

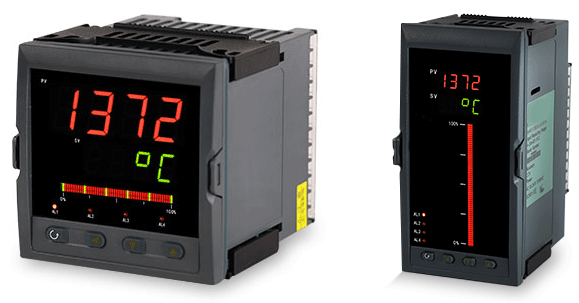

3、數碼顯示控制儀可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七種外形尺寸，光柱顯示控制儀有160×80、80×160、96×96三種外形尺寸，儀表深度為110mm
4、顯示控制儀接線端子160×80、80×160、96×96、96×48、48×96mm外形相同，72×72和48×48mm不同，減少儀表接線不同帶給使用者的不便
5、昌暉顯示控制儀表為高可靠性拔插結構，表芯和表殼可分離，用戶可不用拆線直接更換或檢修儀表
6、顯示控制儀采用抗強干擾電路設計、進口元件和SMT焊接工藝生產
7、顯示控制儀具備還遠出廠默認參數功能，用戶可輕松恢復出廠預設值

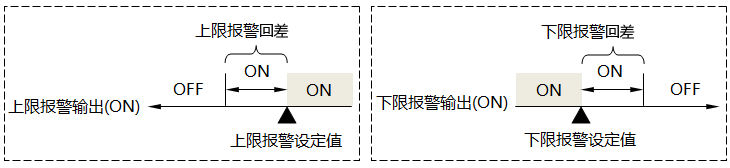

8、報警輸出ON/OFF帶回差，用戶可設置延時報警、輸入斷線報警、閃爍報警等功能
9、全數字化微處理器調校，極低溫度漂移，可保證顯示控制儀表多年穩定性和精度不變
10、設定參數斷電保留及參數密碼鎖定
YR-GNC系列顯示控制儀接線圖

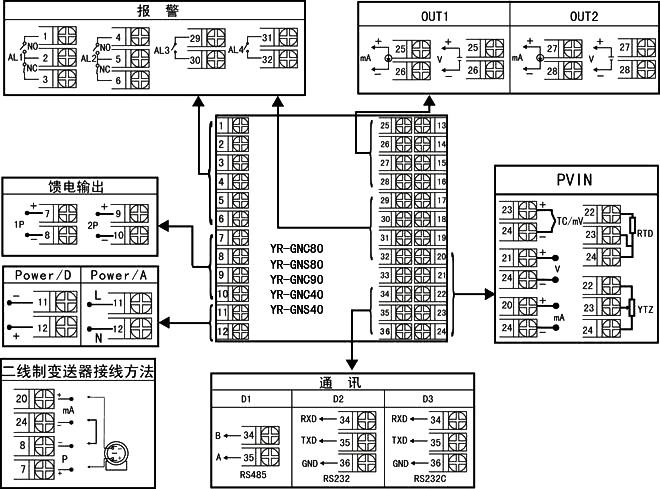

1、160×80、80×160、96×96、96×48、48×96mm外形顯示控制儀接線圖

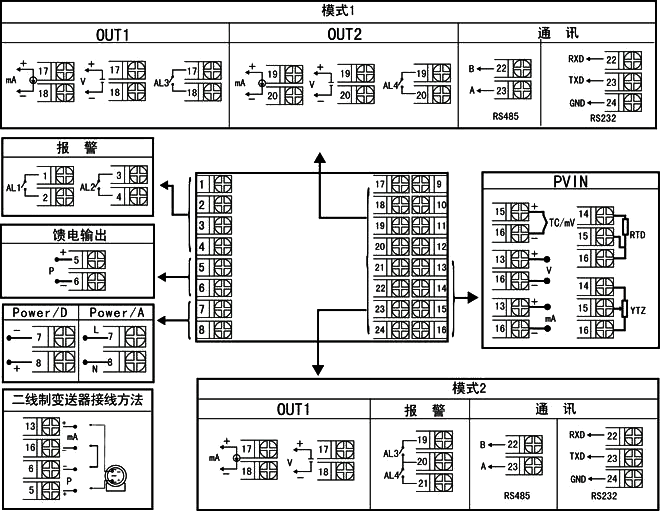

2、72×72mm外形(YR-GNC70)顯示控制儀接線圖

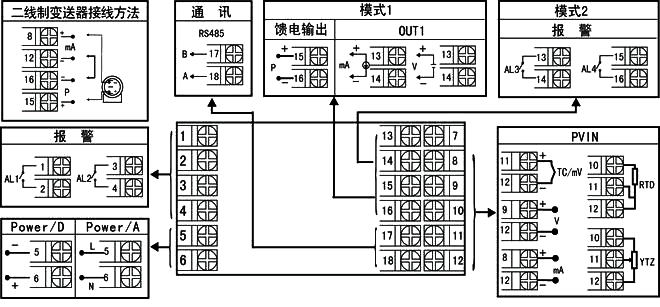

3、48×48mm外形(YR-GNC10)顯示控制儀接線圖
特別說明：請根據顯示控制儀接線圖來選擇功能及型號，由于尺寸小的顯示控制儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
YR-GNC顯示控制儀選型表
YR-GNC①②③-④⑤⑥-⑦-⑧⑨⑩?-?-?
①顯示控制儀外形尺寸
[1]：48×48mm(開孔尺寸：45×45mm)
[4]：96×48mm(開孔尺寸：92×45mm)
[S4]：48×96mm(開孔尺寸：45×92mm)
[7]：72×72mm(開孔尺寸：68×68mm)
[9] ：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
[T9]：96×96mm(方形光柱儀)
[T8]：160×80mm(橫式光柱儀)
[TS8]：80×160mm(豎式光柱儀mm)
②控制作用
[01]：單顯示
[03]：顯示＋兩限報警(上下限、上上限和下下限)
[04]：顯示＋四限報警(上上限/上限/下限/下下限)
③儀表功能增強
[省略]：通用型產品，無特別功能
[X01]：輸入信號變化率報警及記錄+上電報警鎖定+斷線處理
[X02]：斷線顯示-OH-，繼電器輸出狀態可選
[X03]：延時報警0~200秒
[X04]：第三、四報警為特殊報警，特規要求：3和4報警出廠都設置為下限報警，當儀表從常溫開始升溫時不報警，當溫度超過報警值時報警才起作用，斷電后從新判斷，例如：儀表的控溫是160℃，第3和4都設置成下限130℃，當儀表開始升溫到130℃報警不動作，這時如果溫度顯示131℃，報警起作用，這時如果溫度下降到130℃，第3和4報警閉合。第一報警為常規上限報警，第二報警為常規下限報警
[X05]：第1、第2、第3為上限報警，第四為斷阻報警，當斷線報警時，其它繼電器不起作用，在斷線報警狀態下，當信號恢復正常時，前30S還要維持在斷線狀態，30S后正常
[X06]：報警帶自鎖，需要按鍵長按三秒，報警自動解鎖
[X07]：增加一個外部事件輸入，外部事件閉合時開始正常測量，外部事件斷開時保持斷開前的測量值
[X**]：更多功能
④顯示控制儀通信方式
[0]：無通信
[2]：RS232通信
[3]：RS232C打印接口
[8]：RS485通信
⑤顯示控制儀表輸出(OUT1)
[0]：無變送輸出
[1]：繼電器報警輸出(控制作用為1的不能選)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[6] ：0-20mA(RL≤600Ω)
[7]：0-10V(RL≥4kΩ)
⑥顯示控制儀表輸出(OUT2)
[0]：無變送輸出
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[6]：0-20mA(RL≤600Ω)
[7]：0-10V(RL≥4kΩ)
⑦顯示控制儀表輸入類型
[**]：4-20mA(詳見儀表輸入類型表)
⑧報警輸出1
[N]：無報警(控制作用為01的必選項)
[H]：上限報警(控制作用為04的必選項)
[L]：下限報警
⑨報警輸出2
[N]：無報警(控制作用為01的必選項)
[H]：上限報警(控制作用為04的必選項)
[L]：下限報警
⑩報警輸出3
[N]：無報警(控制作用為01的必選項)
[H]：上限報警(控制作用為04的必選項)
[L]：下限報警
?報警輸出4
[N]：無報警(控制作用為01和03的必選項)
[H]：上限報警
[L]：下限報警(控制作用為04的必選項)
?饋電輸出
[N]：無DC24V饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[2P(12/24)]：1路DC12V輸出和1路DC24V輸出
?儀表供電方式
[W]：DC24V供電
[T]：AC/DC100-240V供電(交流50Hz)
備注：
1、外形為72×72mm顯示控制儀不帶RS232C打印接口；48×48mm顯示控制儀不帶RS232通訊接口和RS232C打印接口。
2、外形為96×48和48×96mm顯示控制儀，接線端子25-36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A；外形為48×48mm顯示控制儀繼電器容量為AC125V/0.5A、DC24V/0.5A；其它外形儀表的繼電器觸點容量為AC220V/2A、DC24V/2A。
3、顯示控制儀型號應書寫完整，沒有選到的功能項用“N”補上該功能代碼型號位置。
顯示控制儀表輸入類型選型代碼表
顯示控制儀型號
顯示控制儀型號舉例1：顯示+1路DC24V饋電+AC220V供電
YR-GNC801-000-23-NNNN-P-T
YR-GNC901-000-23-NNNN-P-T
YR-GNCS801-000-23-NNNN-P-T
YR-GNC401-000-23-NNNN-P-T
YR-GNCS401-000-23-NNNN-P-T
YR-GNC701-000-23-NNNN-P-T
YR-GNC101-000-23-NNNN-P-T
顯示控制儀型號舉例2：顯示+1路變送輸出+1路DC24V饋電+AC220V供電
YR-GNC801-020-23-NNNN-P-T
YR-GNC901-020-23-NNNN-P-T
YR-GNCS801-020-23-NNNN-P-T
YR-GNC401-020-23-NNNN-P-T
YR-GNCS401-020-23-NNNN-P-T
YR-GNC701-020-23-NNNN-P-T
YR-GNC101-020-23-NNNN-P-T
顯示控制儀型號舉例3：顯示+2路變送輸出+1路DC24V饋電+AC220V供電
YR-GNC801-022-23-NNNN-P-T
YR-GNC901-022-23-NNNN-P-T
YR-GNCS801-022-23-NNNN-P-T
YR-GNC401-022-23-NNNN-P-T
YR-GNCS401-022-23-NNNN-P-T
YR-GNC701-022-23-NNNN-P-T
顯示控制儀型號舉例4：顯示+通信+1路DC24V饋電+AC220V供電
YR-GNC801-800-23-NNNN-P-T
YR-GNC901-800-23-NNNN-P-T
YR-GNCS801-800-23-NNNN-P-T
YR-GNC401-800-23-NNNN-P-T
YR-GNCS401-800-23-NNNN-P-T
YR-GNC701-800-23-NNNN-P-T
YR-GNC101-800-23-NNNN-P-T
顯示控制儀型號舉例5：顯示+通信+1路變送輸出+1路DC24V饋電+AC220V供電
YR-GNC801-820-23-NNNN-P-T
YR-GNC901-820-23-NNNN-P-T
YR-GNCS801-820-23-NNNN-P-T
YR-GNC401-820-23-NNNN-P-T
YR-GNCS401-820-23-NNNN-P-T
YR-GNC701-820-23-NNNN-P-T
YR-GNC101-820-23-NNNN-N-T (48×48mm顯示控制儀DC24V饋電和變送輸出只能二選一)
顯示控制儀型號舉例6：顯示+通信+2路變送輸出+1路DC24V饋電+AC220V供電
YR-GNC801-822-23-NNNN-P-T
YR-GNC901-822-23-NNNN-P-T
YR-GNCS801-822-23-NNNN-P-T
YR-GNC401-822-23-NNNN-P-T
YR-GNCS401-822-23-NNNN-P-T
YR-GNC701-822-23-NNNN-P-T
顯示控制儀型號舉例7：顯示+2個報警+1路DC24V饋電+AC220V供電
YR-GNC803-010-23-HLNN-P-T
YR-GNC903-010-23-HLNN-P-T
YR-GNCS803-010-23-HLNN-P-T
YR-GNC403-010-23-HLNN-P-T
YR-GNCS403-010-23-HLNN-P-T
YR-GNC703-010-23-HLNN-P-T
YR-GNC103-010-23-HLNN-P-T
顯示控制儀型號舉例8：顯示+1路變送輸出+2個報警+1路DC24V饋電+AC220V供電
YR-GNC803-020-08-HLNN-P-T
YR-GNC903-020-23-HLNN-P-T
YR-GNCS803-020-23-HLNN-P-T
YR-GNC403-020-23-HLNN-P-T
YR-GNCS403-020-23-HLNN-P-T
YR-GNC703-020-23-HLNN-P-T
YR-GNC103-020-23-HLNN-N-T
YR-GNC803-02-08-HL-N-T(特殊要求定制產品型號)
顯示控制儀型號舉例9：顯示+通信+2個報警+1路DC24V饋電+AC220V供電
YR-GNC803-810-23-HLNN-P-T
YR-GNC903-810-23-HLNN-P-T
YR-GNCS803-810-23-HLNN-P-T
YR-GNC403-810-23-HLNN-P-T
YR-GNCS403-810-23-HLNN-P-T
YR-GNC703-810-23-HLNN-P-T
YR-GNC103-810-23-HLNN-P-T
顯示控制儀型號舉例10：顯示+通信+1路變送輸出+2個報警+1路DC24V饋電+AC220V供電
YR-GNC803-820-23-HLNN-P-T
YR-GNC903-820-23-HLNN-P-T
YR-GNCS803-820-23-HLNN-P-T
YR-GNC403-820-23-HLNN-P-T
YR-GNCS403-820-23-HLNN-P-T
YR-GNC703-820-23-HLNN-P-T
YR-GNC103-820-23-HLNN-N-T(48×48mm顯示控制儀表DC24V饋電和變送輸出只能二選一)
顯示控制儀型號舉例11：顯示+4個報警+1路DC24V饋電+AC220V供電
YR-GNC804-010-23-HHLL-P-T
YR-GNC904-010-23-HHLL-P-T
YR-GNCS804-010-23-HHLL-P-T
YR-GNC404-010-23-HHLL-P-T
YR-GNCS404-010-23-HHLL-P-T
YR-GNC704-010-23-HHLL-P-T
YR-GNC104-010-23-HHLL-N-T(48×48mm外形4限時不能帶DC24V饋電)
顯示控制儀型號舉例12：顯示+4個報警+1路變送輸出+1路DC24V饋電+AC220V供電
YR-GNC804-020-23-HHLL-P-T
YR-GNC904-020-23-HHLL-P-T
YR-GNCS804-020-23-HHLL-P-T
YR-GNC404-020-23-HHLL-P-T
YR-GNCS404-020-23-HHLL-P-T
YR-GNC704-020-23-HHLL-P-T
YR-GNC804X01-020-08-HHLL-P-T
YR-GNC804X07-020-23-HHLL-P-T
YR-GNC804X01-820-08-HHLL-P-T
常用單光柱顯示控制儀型號
YR-GNCT801-000-23-NNNN-P-T
舉例1：單光柱+橫式+顯示+DC24V饋電
YR-GNCT901-000-23-NNNN-P-T
舉例2：單光柱+方形+顯示儀表+DC24V饋電
YR-GNCTS801-000-23-NNNN-P-T
舉例3：單光柱+豎式+顯示儀表+DC24V饋電
YR-GNCT801-020-23-NNNN-P-T
舉例4：單光柱+橫式+顯示+變送輸出+DC24V饋電
YR-GNCT901-020-23-NNNN-P-T
舉例5：單光柱+方形+純顯示+變送輸出+DC24V饋電
YR-GNCTS801-020-23-NNNN-P-T
舉例6：單光柱+豎式+純顯示儀表+變送輸出+DC24V饋電
YR-GNCT801-800-23-NNNN-P-T
舉例7：單光柱+RS485+純顯示+DC24V饋電
YR-GNCT901-800-23-NNNN-P-T
光柱顯示控制儀型號舉例8：單光柱+RS485+純顯示+DC24V饋電
YR-GNCTS801-800-23-NNNN-P-T
舉例9：單光柱+RS485+純顯示+DC24V饋電
YR-GNCT801-820-23-NNNN-P-T
舉例10：單光柱+RS485+純顯示+變送輸出+DC24V饋電
YR-GNCT901-820-23-NNNN-P-T
舉例11：單光柱+RS485+純顯示+變送輸出+DC24V饋電
YR-GNCTS801-820-23-NNNN-P-T
舉例12：單光柱+RS485+純顯示+變送輸出+DC24V饋電
YR-GNCT803-010-23-HLNN-P-T
舉例13：單光柱顯示+橫式+兩個報警+DC24V饋電
YR-GNCT903-010-23-HLNN-P-T
舉例14：單光柱顯示+方形+兩個報警+DC24V饋電
YR-GNCTS803-010-23-HLNN-P-T
舉例15：單光柱顯示+豎式+兩個報警+DC24V饋電
YR-GNCT904-010-23-HHLL-P-T
舉例16：單光柱顯示+方形+四個報警+DC24V饋電
YR-GNCT803-020-23-HLNN-P-T
舉例17：單光柱顯示+4-20mA變送輸出+兩個報警+DC24V饋電
YR-GNCT903-020-23-HLNN-P-T
舉例18：單光柱顯示+4-20mA變送輸出+兩個報警+DC24V饋電
YR-GNCTS803-020-23-HLNN-P-T
舉例19：單光柱顯示+4-20mA變送輸出+兩個報警+DC24V饋電
YR-GNCT904-020-23-HHLL-P-T
舉例20：單光柱顯示+4-20mA變送輸出+四個報警+DC24V饋電
以上顯示控制儀型號未窮舉所有功能的昌暉產品型號。大家在使用昌暉顯示控制儀中經驗及遇到問題請在評論區留言討論。[01]：單顯示
[03]：顯示＋兩限報警(上下限、上上限和下下限)[X7]：增加一個外部事件輸入，外部事件閉合時開始正常測量，外部事件斷開時保持斷開前的測量值
