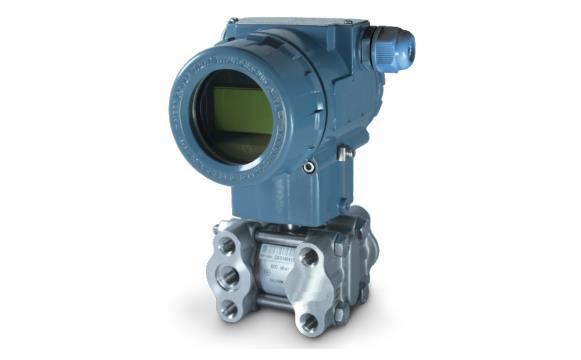

壓力變送器常見故障及分析
1、故障現象：壓力變送器無輸出
故障原因：①導壓管的開關是否沒有打開 處理方法：打開導壓管開關
故障原因：②導壓管路是否有堵塞 處理方法：疏通導壓管
故障原因：③電源電壓是否過低 處理方法：將電源電壓調整至24V
故障原因：④儀表輸出回路是否有斷線 處理方法：接通斷點
故障原因：⑤電源是否接錯 處理方法：檢查電源，正確接線
故障原因：⑥內部接插件接觸不良 處理方法：查找處理
故障原因：⑦若是帶表頭的，表頭損壞 處理方法：更換表頭
故障原因：⑧電子器件故障 處理方法：更換新的電路板或根據儀表使用說明查找故障
2、故障現象：壓力變送器輸出過大
故障原因：①導壓管中有殘存液體、氣體 處理方法：排出導壓管中的液體、氣體
故障原因：②輸出導線接反、接錯 處理方法：檢查處理
故障原因：③內部接插件接觸不良 處理方法：處理
故障原因：④電子器件故障 處理方法：更換新的電路板或根據儀表使用說明查找故障
故障原因：⑤壓力傳感器損壞 處理方法：更換變送器
故障原因：⑥實際壓力是否超過壓力變送器的所選量程 處理方法：重新選用適當量程的壓力變送器
3、故障現象：壓力變送器輸出過小
故障原因：①變送器電源是否正常 處理方法：如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的
輸入阻抗應符合RL≤(變送器供電電壓-12V)/（0.02A）Ω
故障原因：②實際壓力是否超過壓力變送器的所選量程 處理方法：重新選用適當量程的壓力變送器
故障原因：③壓力傳感器是否損壞（嚴重的過載有時會損壞隔離膜片） 處理方法：需發回生產廠家進行修理
4、故障現象：壓力變送器輸出不穩定
故障原因：①導壓管中有殘存液體、氣體 處理方法：排出導壓管中的液體、氣體
故障原因：②被測介質的脈動影響 處理方法：調整阻尼消除影響
故障原因：③供電電壓過低或過高 處理方法：將電源電壓調整至24V
故障原因：④輸出回路中有接觸不良或斷續短路 處理方法：檢查處理
故障原因：⑤接線松動、電源線接錯 處理方法：檢查接線
故障原因：⑥電路中有多點接地 處理方法：檢查處理保留一點接地
故障原因：⑦內部接插件接觸不良 處理方法：檢查處理
故障原因：⑧壓力傳感器損壞 處理方法：更換變送器
故障原因：①變送器電源是否正常 處理方法：如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的
輸入阻抗應符合RL≤(變送器供電電壓-12V)/（0.02A）Ω
故障原因：②參照的壓力值是否一定正確 處理方法：如果參照壓力表的精度低，則須另?yè)Q精度較高的壓力表
故障原因：③壓力指示儀表的量程是否與壓力變送器的量程一致 處理方法：壓力指示儀表的量程必須與壓力變送器的量程一致
故障原因：④壓力指示儀表的輸入與相應的接線是否正確 處理方法：壓力指示儀表的輸入是4~20mA的，則變送器輸出信號可直接接入；
如果壓力指示儀表的輸入是1-5V的則必須在壓力指示儀表的輸入端
并接一個精度在1‰及以上、阻值為250Ω的電阻，然后再接入變送
器的輸入
壓（但必須低于36VDC）、減小負載等
故障原因：⑥多點紙記錄儀沒有記錄時輸入端是否開路 處理方法：如果開路，則不能再帶其他負載；改用其他沒有記錄時輸入阻抗
≤250Ω的記錄儀
故障原因：⑦相應的設備外殼是否接地 處理方法：設備外殼接地
故障原因：⑧是否與交流電源及其他電源分開走線 處理方法：與交流電源及其他電源分開走線
故障原因：⑨壓力傳感器是否損壞（嚴重的過載有時會損壞隔離膜片） 處理方法：須發回生產廠家進行修理
故障原因：⑩管路內是否有沙子、雜質等堵塞管道（有雜質時會使測量 處理方法：須清理雜質，并在壓力借口前加過濾網
精度收到影響）
故障原因：?管路的溫度是否過高（壓力傳感器的使用溫度是 處理方法：加緩沖管以散熱，使用前最好再緩沖管內先加些冷水，以防過熱蒸
-25～85℃，但實際使用時最好再-20~70℃以內） 汽直接沖擊傳感器，從而損壞傳感器或降低使用壽命

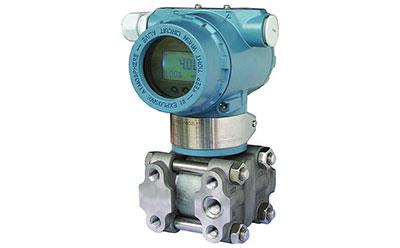

智能壓力變送器常見故障及分析
1、故障現象：智能壓力變送器輸出指示表讀書為零
故障原因：①電源電極是否接反 處理方法：糾正接線
故障原因：②電源電壓是否為10-45VDC 處理方法：恢復供電電源24VDC
故障原因：③接線座中的二極管是否損壞 處理方法：更換二極管
故障原因：④電子線路板損壞 處理方法：更換電子線路板
2、故障現象：智能壓力變送器不能通信
故障原因：①變送器上電源電壓（最小值為10.5V） 處理方法：恢復供電電源24VDC
故障原因：②負載電阻（最小值為250Ω） 處理方法：增加電阻或更換電阻
故障原因：③單元尋址是否正確 處理方法：重新尋址
3、故障現象：智能壓力變送器讀數不穩定
故障原因：①測量壓力是否穩定 處理方法：采取措施穩壓或等待
故障原因：②檢查阻尼 處理方法：增加阻尼
故障原因：③檢查是否有干擾 處理方法：消除干擾源
4、故障現象：智能壓力變送器讀數不準
故障原因：①儀表引壓管是否暢通 處理方法：疏通引壓管
故障原因：②變送器設置是否正確 處理方法：重新設置
故障原因：③系統設備是否完好 處理方法：保障系統完好
5、故障現象：智能壓力變送器有壓力變化，輸出無反應
故障原因：①儀表引壓管是否暢通 處理方法：疏通引壓管
故障原因：②變送器設置是否正確 處理方法：檢查并重新設置
故障原因：③系統設備是否完好 處理方法：保障系統完好
故障原因：④檢查變送器安全跳變器 處理方法：重新設置
故障原因：⑤傳感器模塊損壞 處理方法：更換傳感器模塊

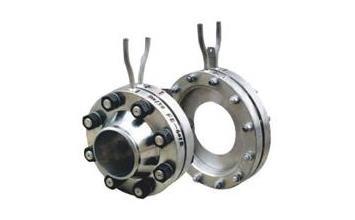

差壓式流量計常見故障及分析
1、故障現象：差壓式流量計指示為零或移動很小
故障原因：①平衡閥未全部關閉或泄露 處理方法：關閉平衡閥，修理或換新
故障原因：②節流裝置根部高低壓閥未打開 處理方法：打開
故障原因：③節流裝置至差壓計間閥門、管路堵塞 處理方法：待完全冷凝后開表
故障原因：④蒸汽導壓管未完全冷凝 處理方法：重新設置
故障原因：⑤節流裝置和工藝管道間襯墊不嚴密 處理方法：擰緊螺栓或換墊
故障原因：⑥差壓計內部故障 處理方法：檢查、修復
2、故障現象：差壓式流量計指示在零下
故障原因：①高低壓管路反接 處理方法：檢查并正確連接好
故障原因：②信號線路反接 處理方法：檢查并正確連接好
故障原因：③高壓側管路嚴重泄漏或破裂 處理方法：換件或換管道
3、故障現象：差壓式流量計指示偏低
故障原因：①高壓側管路不嚴密 處理方法：檢查、排除泄漏
故障原因：②平衡閥不嚴或未關緊 處理方法：檢查、關閉或修理
故障原因：③高壓側管路中空氣未排凈 處理方法：排凈空氣
故障原因：④差壓計或二次儀表零位失調或變位 處理方法：檢查、調整
故障原因：⑤節流裝置和差壓計不配套，不符合設計規定 處理方法：按設計規定更換配套的差壓計
4、故障現象：差壓式流量計指示偏高
故障原因：①低壓側管路不嚴密 處理方法：檢查、排除泄漏
故障原因：②低壓側管理積存空氣 處理方法：排凈空氣
故障原因：③蒸汽等的壓力低于設計值 處理方法：按實際密度補正
故障原因：④差壓計零位漂移 處理方法：檢查、調整
故障原因：⑤節流裝置和差壓計不配套，不符合設計規定 處理方法：按設計規定更換配套的差壓計
5、故障現象：差壓式流量計標尺超出標尺上限
故障原因：①實際流量超過設計值 處理方法：換用合適范圍的差壓計
故障原因：②低壓側管路嚴重泄漏 處理方法：排除泄漏
故障原因：③信號線路有斷線 處理方法：按實際密度補正
6、故障現象：差壓式流量計流量變化時指示變化遲鈍
故障原因：①連接管路及閥門有堵塞 處理方法：沖洗管路、疏通閥門
故障原因：②差壓計內部有故障 處理方法：檢查排除
7、故障現象：差壓式流量計指示波動大
故障原因：①流量參數本身波動太大 處理方法：高低壓閥適當關小
故障原因：②測壓元件對參數波動較敏感 處理方法：適當調整阻尼作用
8、故障現象：差壓式流量計指示不動
故障原因：①防凍設施失效，差壓計及導壓管內液壓凍住 處理方法：加強防凍設施的效果，讓您的儀表溫暖過冬
故障原因：②高低壓閥未打開 處理方法：打開高低壓閥

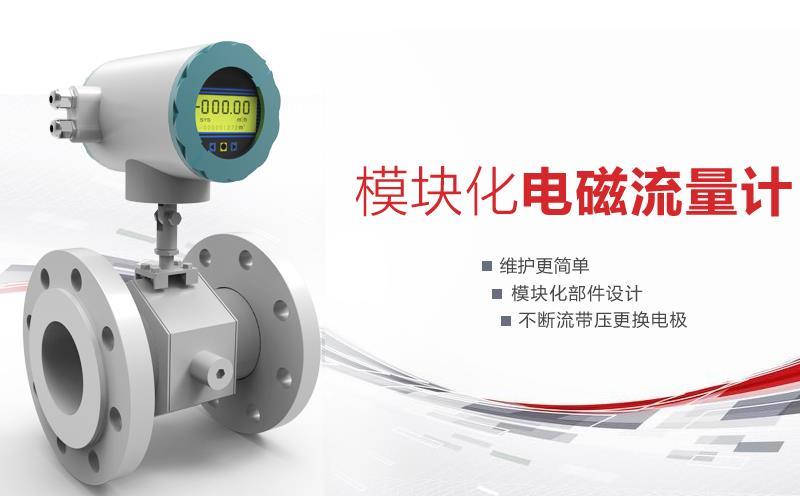

電磁流量計常見故障及分析
1、故障現象：電磁流量計指示在負方向超量程
故障原因：①回路開路，端子松動或電源斷 處理方法：檢查接線端子、電源
故障原因：②測量管線內無被測介質 處理方法：檢查管線有無介質，使管線充滿工藝介質
故障原因：③電極被絕緣物蓋住 處理方法：清洗電極
2、故障現象：電磁流量計指示出現尖峰
故障原因：①在液體中含有高導電物質 處理方法：使用5s衰減或更大
故障原因：②電極有臟污物 處理方法：清洗電極
3、故障現象：電磁流量計指示無規律變化
故障原因：①電極完全被絕緣 處理方法：清洗電極
故障原因：②液體流量脈動大 處理方法：加大阻尼
故障原因：③電極泄漏液體，檢測器受潮使電極和地之間絕緣變低 處理方法：拆卸清洗電極，并使電極干燥

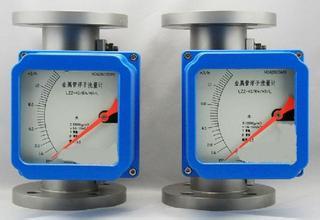

轉子流量計常見故障及分析
1、故障現象：轉子流量計指針抖動
故障原因及處理方法：
①輕微指針抖動：通常由于介質波動引起。可采用增加阻尼的方法來克服；
②中度指針抖動：通常由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大轉子流量計氣阻尼； ③劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的其他操作狀態的壓力、溫度、流量與轉子流量計實際的狀態不符，有較大差異造成轉子流量計過量程
2、故障現象：轉子流量計指針停到某一位置不動
故障原因及處理方法：
主要原因是轉子流量計的浮子卡死。通常由于轉子流量計使用時開啟閥門過快，使得轉子飛快向上沖擊止動器，造成止動器變形而將轉子卡死。但也不排除由于轉子導向桿與止動環不同心，造成轉子卡死。在處理時，可以將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可以進行校正，然后將轉子裝好，手推轉子，感覺轉子上下通暢無阻卡即可，另外，在轉子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。
3、故障現象：轉子流量計測量誤差大
故障原因及處理方法：
①安裝不符合要求。對于垂直安裝轉子流量計要保持垂直，傾角不大于20度；對于水平安裝轉子流量計要保持水平，傾角不大于20度，轉子流量計周圍100mm空間不得有鐵磁性物體，安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前直管段為5D，后直管段為250mm的要求。
②液體介質的密度變化較大也是引起誤差較大的一個原因。因?yàn)閮x表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此若介質密度變化較大，會對測量造成很大誤差。解決方法可以將變化以后的介質密度帶入公式，換算成誤差修正系數，然后將流量計測出的流量乘以系數換成真實的流量；
③氣體介質因受到溫度壓力影響較大，建議采用溫壓補償?shù)姆绞絹?lái)獲得真實的流量；
④因長期使用及管道振動等多因素引起轉子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式在驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0％,再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。
4、故障現象：轉子流量計無電流輸出
故障原因及處理方法：
①首先看接線是否正確；
②液晶是否有顯示，如果有顯示無輸出，多為輸出管壞，需要更換線路板；
③丟失標校值：因E2PROM故障，造成儀表標定數據丟失，也會引起無輸出電流，電流會保持不變。解決辦法：可用數據恢復操作，如果不起作用，可先設定密碼2000中的數據，再設定密碼4011中數據，方法是用手推指針標定從RP至100%中的數據。
5、故障現象：轉子流量計無現場顯示
故障原因及處理方法：
①檢查接線是否正確；
②檢查供電電源是否正確；
③將液晶模塊重新安裝，檢查接觸不實；
④對于多線制供電方式檢查12，13端子是否接電流表或短路
故障原因及處理方法：
①檢查2000密碼中設定量程、零點參數。要求ZERO要小于SPAN的值，兩值不能相等；
②檢查采樣數據是否上來，用手推指針看采樣值變化，如果無變化，通常為線路采樣電路故障，需要換線路板；
7、故障現象：轉子流量計報警不正確
故障原因及處理方法：
①檢查偏差設定d值不能太大；
②FUN功能中，邏輯功能是否正確。HA-A表示上限邏輯。LA-A表示下限正邏輯；
③檢查SU中報警值設定大小；
④如果液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連；
⑤線路板故障，更換線路板；
8、故障現象：轉子流量計累計脈沖輸出不正確
故障原因及處理方法：
①檢查選擇累計脈沖輸出的那一路報警值是否設為零；
②線路板故障，更換線路板；
