對于從事電氣設備安裝與維修人員來說，讀懂電路圖是最基本的要求，二次回路也是電路圖的重要組成部分。昌暉儀表網在本文對電氣二次回路的定義和二次回路組成做介紹。



1、電氣二次回路的定義
電氣二次回路是指由測量、監視、控制、信號、操作以及繼電保護、自動控制裝置、自動調整裝置等低壓電氣設備所組成的電路。它可實現對一次電氣設備的控制、監視、保護和調節等，對一次電氣設備連續、安全、可靠地運行具有重要意義。

2、電氣二次回路的分類
二次回路因被控對象及控制要求的不同，可分為下列回路。

①交流電流回路

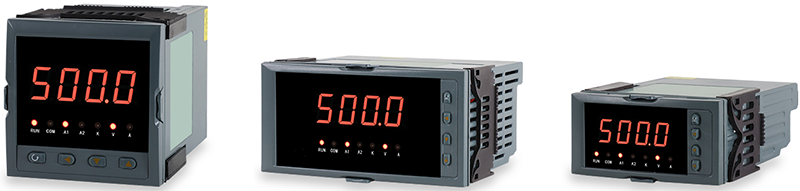

交流電流回路是由電流互感器二次繞組供電給單相電流表、三相電流表、繼電器等的電流線圈所組成的回路。

②交流電壓回路
交流電壓回路是由電壓互感器二次繞組供電給單相電壓表、三相電壓表、繼電器的電壓線圈及信號裝置等所組成的回路。

③控制回路(也稱操作回路)
控制回路是操作人員能夠就地或從遠方控制電氣設備運行(或停用)的回路。


④保護回路
保護回路回路的特殊接線來保證電路安全運行的回路。

⑤測量回路
測量回路是用測量表計直接反映電氣設備運行情況的回路。

⑥監視回路
監視回路是用來監視電氣設備運行情況的回路，由燈光監視回路和音響回路等組成。

⑦自動控制回路
自動控制回路是以最快的速度和規定的條件，控制自動裝置及執行機構自動切除故障設備及相關設備并自動啟用備用設備，以及自動調整電氣設備的專用回路。

3、二次回路的組成
二次回路由機構、元件和連接的導線組成。

(1)機構
①測量機構
測量機構是指對一次回路中相關參數(如電流、電壓、功率、頻率和溫度等)的狀態或變動情況進行測量的機構。根據其功能，又可分為主測量機構和測量機構兩類。主測量機構，用于當被測定的參數達到某預定值時，發出脈沖并作用于繼電器、自動裝置等；測量機構，用于指示被測量參數的值，如作為監視、測量用的表計等。

②操作機構
操作機構作用于其他機構，以改變全部或個別設備的運行狀態，如按鈕、控制開關及主令控制器等。

③命令機構
命令機構是主測量機構和操作機構的總稱。
④執行機構
執行機構是接受操作機構或主測量機構發來的指令并進行所需動作的機構，如斷路器的傳動裝置、接觸器的線圈等。

⑤傳送機構(即中間機構)
傳送機構是把操作機構或主測量機構的脈沖傳送到執行機構中去的機構，如繼電器、中間繼電器及時間繼電器觸點等。

(2)元件
①接線端子
供二次回路中交、直流電源及設備之間的轉線用。按用途可分一般端子、可連端子和試驗端子等。

②熔斷器
熔斷器是當二次回路發生短路故障時，用于保護二次回路是用各種具有保護功能的繼電器或利用控制內的電氣設備和線路。


③控制開關和切換開關
用于操作傳動機構所控制的開關、斷路器以及切換自動裝置。

④控制按鈕。用于就地或遠控操作。

⑤刀開關或斷路器
刀開關或斷路器在二次回路中用于接通、斷開及切換交流或直流電源。

⑥切換壓板
當一次設備運行方式改變時，用于投切各繼電保護裝置的跳閘回路和信號回路。通常稱為連接片、切換片。

⑦試驗盒
為方便儀表、繼電保護裝置及自動裝置進行檢驗，回路中裝設有試驗盒，在校驗時可不影響一次設備的正常運行，并可消除因試驗后恢復正常接線可能發生的錯誤，還可防止在校驗時互感器二次開路。

⑧信號元件
信號元件包括信號燈、指示器、光字牌、信號輔助接點、端子標號牌以及標簽框等。
