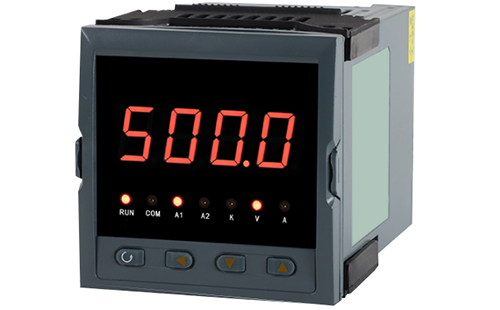

單相電壓表用于高低壓配電系統的單相電壓測量，電壓表精度高、性能穩定、抗干擾性能強，三種外形尺寸，可直接替代指針電壓表。該單相電壓表支持支持開關量輸入、繼電器輸出、模擬量輸出及通訊更廣泛的適用于各種控制系統(SCADA、DCS等)。
單相電壓表參數
1、數顯電壓表精度等級：0.2%精度
2、電壓測量輸入
①電壓：額定值AC100V、AC500V
②過負荷：持續/1.2倍，瞬時/電壓2倍(10秒)；
③阻抗＞300kΩ；
3、頻率：50/60Hz±10%
4、電源：AC/DC100-240V
5、單相電壓表功耗：≤5W
6、單相電壓表輸出
①數字量(選配附加功能)：RS485接口，Modbus RTU協議
②模擬量(選配附加功能)：1路4-20mA模擬量隔離輸出
7、工作條件：環境溫度：-10～50℃，相對濕度≤93%,無腐蝕氣體場所，海拔高度≤2500米
8、數顯電壓表絕緣電阻(輸入/輸出/電源之間)：≥100MΩ
9、電壓表絕緣強度(輸入/輸出/電源之間)：1500Vrms(1min，無火花)
9、單相電壓表結構
①外殼：單相電壓表外殼為ABS工程塑料
②面板：亞克力有機玻璃面板
③按鍵：按鍵數量4個，硅膠按鍵
10、數顯電壓表顯示方式：1排4位數碼管顯示

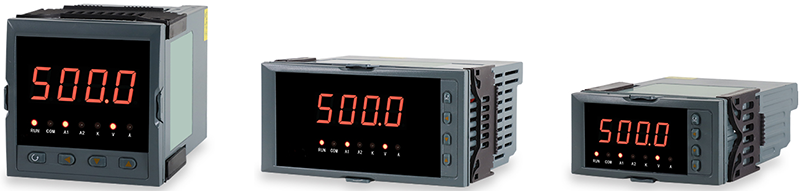

11、電流表外形
①YR-GFU-5K1外形尺寸：96×48×85mm(高×寬×深) ；開孔尺寸：92×45mm(高×寬)
②YR-GFU-9K1外形尺寸：96×96×85mm(高×寬×深)；開孔尺寸：92×92mm(高×寬)
③YR-GFU-BK1外形尺寸：160×80×142mm(高×寬×深)；開孔尺寸：152×76mm(高×寬)
單相電壓表選型
YR-GF①-②③④⑤⑥-⑦⑧-⑨-⑩
①功能代號
[U]：電壓參數測量
②單相電壓表外形
[5]：外形尺寸：96×48×85mm(高×寬×深)/開孔尺寸：92×45mm(高×寬)
[9]：外形尺寸：96×96×85mm(高×寬×深)/開孔尺寸：92×92mm(高×寬)
[B]：外形尺寸：160×80×142mm(高×寬×深)/開孔尺寸：152×76mm(高×寬)
③產品設計序號
[K]：功能增強型
④參數顯示個數
[1]：1個參數測量及顯示
⑤通訊接口(160×80mm儀表通訊和變送輸出不能同時存在；96×96mm和96×48mm儀表通訊和變送輸出可以復選)
[N]：無通訊
[C]：RS485通訊
⑥變送輸出(160×80mm儀表通訊和變送輸出不能同時存在；96×96mm和96×48mm儀表通訊和變送輸出可以復選)
[N]：無變送輸出
[1M]：1路4-20mA變送輸出(RL≤500Ω)
[2M]：1路0-10mA變送輸出(RL≤1000Ω)
[2M]：1路0-20mA變送輸出(RL≤500Ω)
[1V]：1路1-5V變送輸出(RL≥250kΩ)
[2V]：1路0-5V變送輸出(RL≥250kΩ)
[1X]：1路其他(用戶指定輸出)
⑦電壓輸入信號類型
[1]：AC0-100V
[2]：AC0-500V
⑧電流輸入信號類型
[N]：無電流信號輸入
⑨報警
[N]：無報警
[2]：2限報警
⑩儀表供電電源
[W]：DC20-29V
[T]：DC/AC100-240V
單相交流電壓表訂貨須知
用戶在訂貨前，請確認以下項目：
①測試參數的范圍滿足訂貨產品的量程要求，其它測試范圍必須訂貨時聲明；
②工作電源：AC/DC100-240V 50/60Hz；DC20-29V；
③擴展功能：模擬量輸出；兩路繼電器輸出；RS485、RS232串型通訊口。

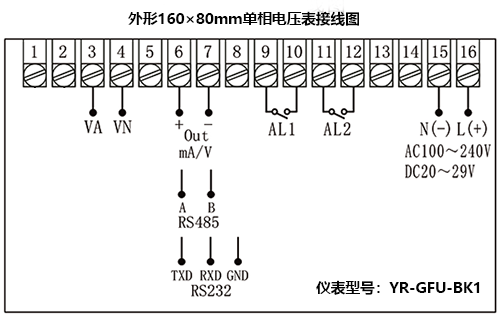

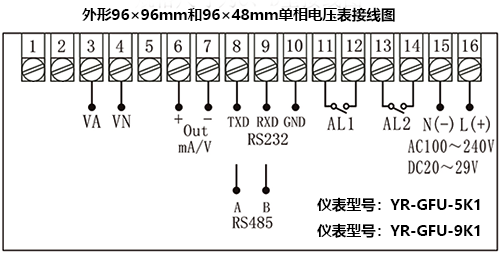

單相交流電壓表怎樣接線？
