本文以圖文形式簡單介紹博途軟件的私有云部署、公有云部署方案及遠程訪問應用，對大家深入了解西門子博途軟件有所幫助。

Part 1 博途軟件的私有云部署
◆這是西門子官方的解決方案
◆私有云部署
◆TIA Portal V14以上版本才支持
◆控制現場必須要有PC或IPC，并且安裝有TIA Portal Cloud Connector及SIMATIC PG/PC驅動
◆TIA Portal Cloud Connector不支持32位操作系統
◆如果安裝有SIMATIC NET，則TIA Portal Cloud Connector將無法啟動
◆不支持異地調試
◆只支持點對點PG功能，不支持1對多的通信，亦不支持數據通信采集功能(比如OPC通訊)

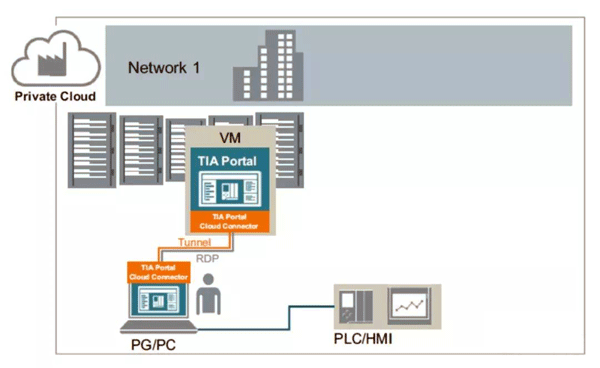

博途軟件的私有云部署場景1

工程師攜帶未安裝博途軟件的PG/PC在現場，通過RDP遠程桌面共享軟件操作私有云服務器上的的博圖軟件；博途軟件通過Cloud Connector軟件借助PG/PC實現與現場PLC的連接，進行程序下載與調試。

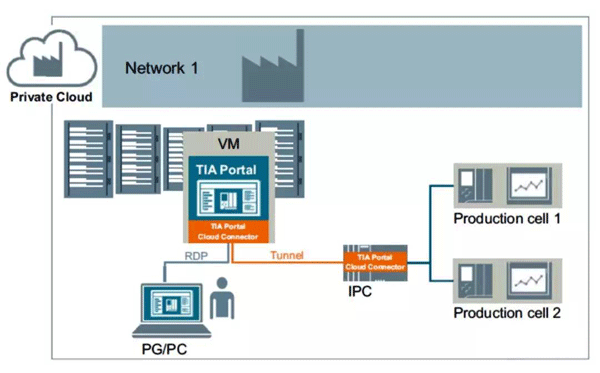

博途軟件的私有云部署場景2

工程師攜帶未安裝博途軟件的PG/PC在現場或第三地，通過RDP遠程桌面共享軟件操作私有云服務器上的的博途軟件；私有云服務器、PG/PC、現場的PLC、工控機IPC共在一個內網中，博途軟件通過Cloud Connector軟件借助IPC實現與現場PLC的連接，進行程序下載與調試。

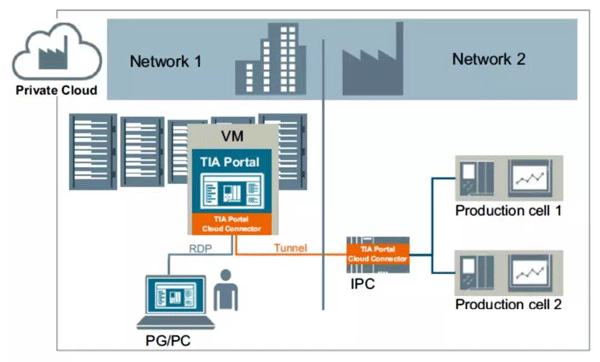

博途軟件的私有云部署場景3

工程師攜帶未安裝博途軟件的PG/PC在現場或第三地，通過RDP遠程桌面共享軟件操作私有云服務器上的的博途軟件；私有云服務器和PG/PC與在現場的PLC、工控機IPC分別在兩個不同的網段中，博途軟件通過Cloud Connector軟件借助不同網段的IPC實現與現場PLC的連接，進行程序下載與調試。

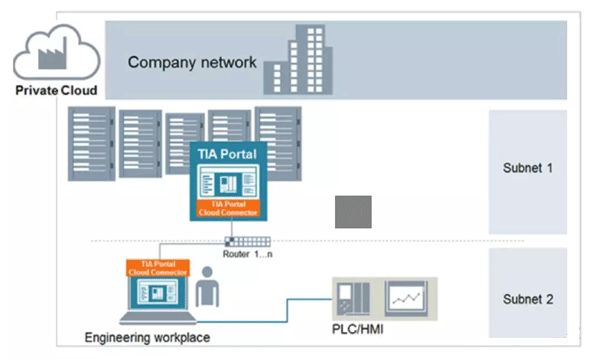

博途軟件私有云部署場景4

工程師攜帶未安裝博途軟件的PG/PC在現場，與私有云服務器不在一個網段，通過RDP遠程桌面共享軟件操作私有云服務器上的的博途軟件；博途軟件通過Cloud Connector軟件借助不同網段的PG/PC實現與現場PLC的連接，進行程序下載與調試。

Part 2 博途軟件的公有云部署(方案A)
◆支持公有云部署
◆TIA Portal V14以上版本才支持
◆控制現場必須要有PC或IPC，并且安裝有TIA Portal Cloud Connector及SIMATIC PG/PC驅動，VPN客戶端路由軟件
◆TIA Portal Cloud Connector不支持32位操作系統
◆如果安裝有 SIMATIC NET，則 TIA Portal Cloud Connector 將無法啟動
◆支持多個遠程終端同時在線，只支持點對點PG功能，不支持1對多的通信，亦不支持數據通信采集功能(比如OPC通訊)
◆支持三方異地遠程調試
◆對工程師PC要求較低，只要求能上網，支持RDP即可
◆需要建立VPN服務器(固定公網IP)，控制現場需要VPN客戶端路由軟件(非固定IP)

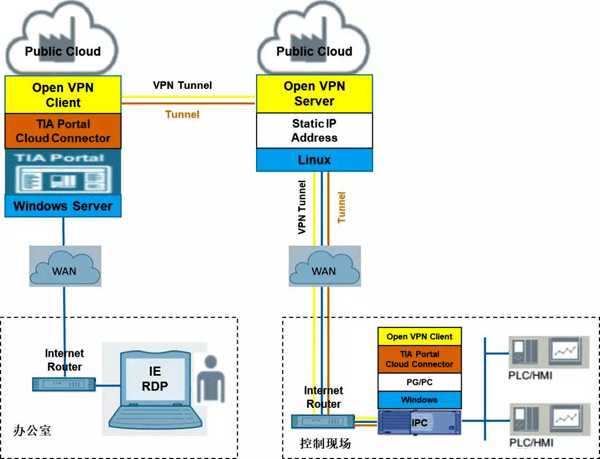

博途軟件的公有云部署(方案A)場景1

工程師攜帶未安裝博途軟件的PG/PC在第三地，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件)、Cloud Connector軟件，借助現場的IPC實現與現場PLC的連接，進行程序下載與調試。

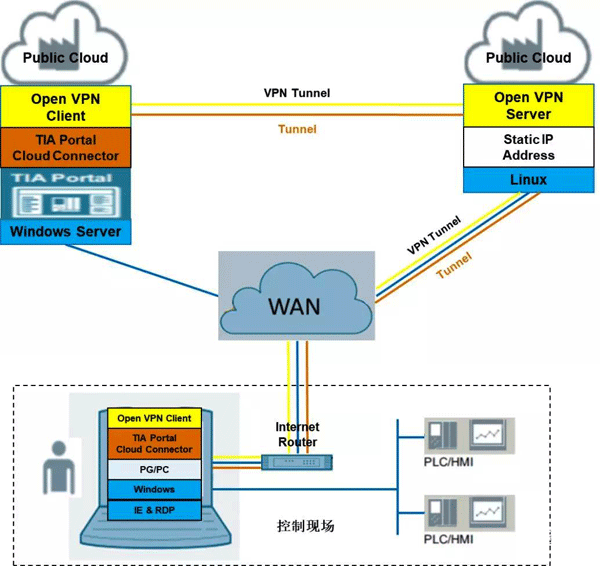

博途軟件的公有云部署(方案A)場景2

工程師攜帶未安裝博途軟件的PG/PC在現場，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件)、Cloud Connector軟件，借助現場的PG/PC實現與現場PLC的連接，進行程序下載與調試。

Part 3 博途軟件的公有云部署(方案B)
◆支持公有云部署
◆支持所有版本TIA Portal
◆控制現場不需要PC或IPC，也不需要安裝TIA Portal Cloud Connector及Simatic PG/PC的驅動，由VPN客戶端路由器代替，直接連接PLC
◆支持多個遠程終端同時在線，支持1對多通信，支持S7、OPC、Modbus/TCP、TCP/UDP通信與SIMATIC NET沒有沖突
◆支持三方異地遠程調試
◆對工程師PC要求較低，只要求能上網，支持RDP即可
◆需要建立VPN服務器(固定公網IP)，控制現場需要VPN客戶端路由器/路由軟件(非固定IP)

博途軟件的公有云部署(方案B)場景3

工程師攜帶未安裝博途軟件的PG/PC在第三地，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件或硬件)實現與現場PLC的連接，進行程序下載與調試。

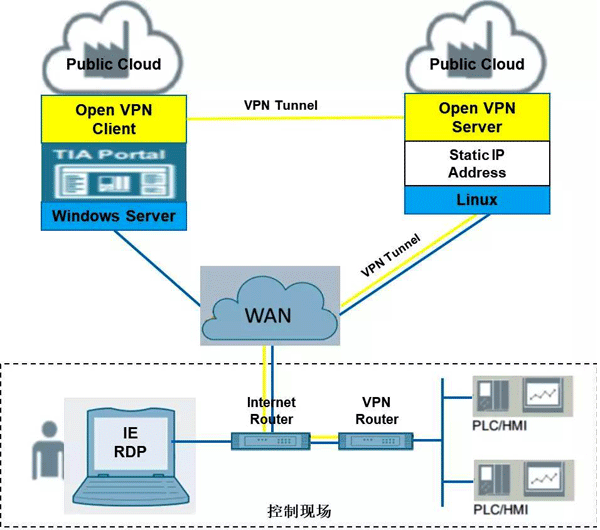

博途軟件的公有云部署(方案B)場景4

工程師攜帶未安裝博途軟件的PG/PC在現場，通過路由器及RDP遠程桌面共享軟件操作公有云服務器上的的博途軟件；博途軟件通過VPN服務器及客戶端(軟件或硬件)實現與現場PLC的連接，進行程序下載與調試。

Part 4 遠程訪問應用
◆支持所有版本TIA Portal
◆需要建立云部署的VPN服務器(固定公網IP)，可租用也可由用戶自行建立
◆控制現場不需要PC或IPC，也不需要安裝TIA Portal Cloud Connector及Simatic PG/PC的驅動，由VPN客戶端路由器代替，直接連接PLC(非固定IP)
◆PG/PC需要安裝TIA PORTAL博途及其配套軟件，不需要安裝TIA Portal Cloud Connector軟件及特殊設置，直接通過VPN客戶端(全透明硬件或軟件路由器)連接現場的PLC/HMI/DRIVE(非固定IP)
◆支持多個遠程終端同時在線，支持1對多通信，支持S7、OPC、Modbus/TCP、TCP/UDP通信與SIMATIC NET沒有沖突
◆支持三方異地遠程調試
◆支持數據采集的應用

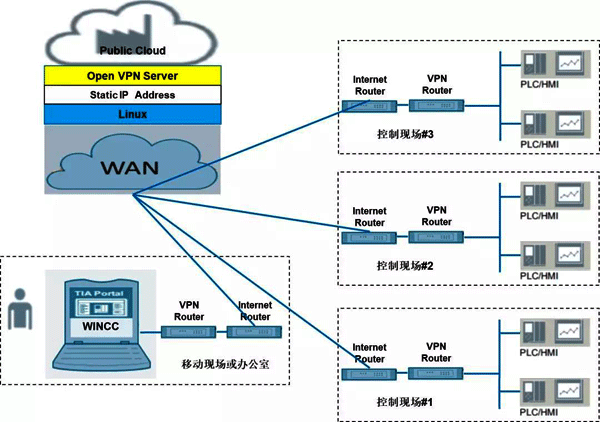

遠程訪問應用場景
工程師攜帶安裝博途軟件的PG/PC在任意可上網的地點，通過云部署的VPN服務器及本地客戶端(全透明硬件網關或軟件網關)實現與分布在不同現場的PLC的連接，進行程序下載與調試。

作者：黃芩
作者介紹：黃芩就職于上海大華總線電氣技術有限公司，技術總監。作者畢業于北京理工大學自動控制系工業自動化專業，高級工程師，注冊自動化系統工程師，中國自動化協會會員。從事自動化一線技術工作20多年；主要從事自動化產品應用的技術支持工作及自動化控制系統的設計與開發工作；擅長用于中大型裝備的分布式系統、多軸傳動系統及伺服系統的控制與系統集成；擅長現場總線，網絡通訊；擅長電氣系統的成套設計，制造，安裝，調試的全過程；擅長EMC電磁兼容性問題的診斷與解決；擅長軟硬件的標準化與模塊化設計；對系統開發的管理及系統的持續改進有比較豐富的經驗。

作者從業經驗：黃芩所參與或主持設計開發的控制系統涉及國民經濟許多行業的應用領域，如核電，紡織，線纜，造紙，食品醫藥，石化，印刷，包裝；船舶，冶金，工程機械，測試儀器等等；有不少重大項目及裝備均為當時國內首次研發；多個項目和設備成功替代進口裝備，在成功占據國內應用市場的同時又實現出口歐美等發達國家；擁有多次與外方進行項目談判及項目合作的經歷與經驗；多次參加西門子專家會議獲優秀論文及最佳論文獎，曾獲省部級技術進步三等獎，曾獲省級高新技術成果轉化項目認定，并獲得過多項技術發明或?qū)嵱眯滦蛯＠?/span>
