測試環境
1、操作系統：Windows7 SP1 64Bit旗艦版
2、編程軟件：Studio 5000 V32.00.00中文專業版
3、仿真軟件：Studio 5000 Logix Emulate 32.00.00
4、組態軟件：FactoryTalk View Studio 11.0中文版
5、數據庫軟件：Microsoft SQL Server 2008 R2
準備工作

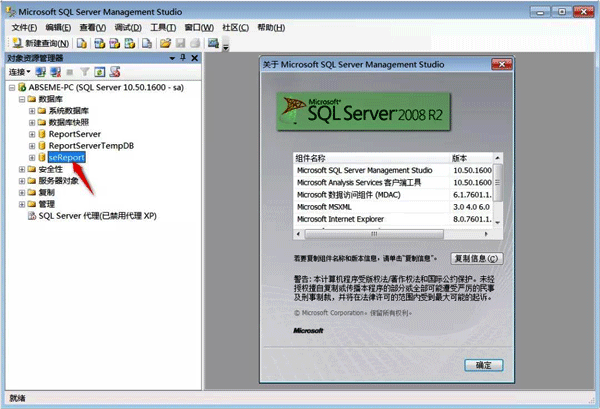

1、在計算機上已經安裝好SQL Server 2008 R2，打開數據庫管理器，并登陸賬戶，在數據庫目錄上右鍵，新增一個表，本文為seReport。

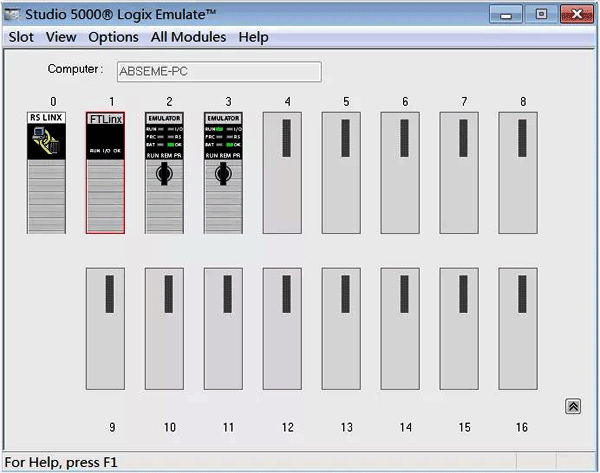

2、打開32版仿真軟件，并在2#槽添加一個仿真CPU，如果是實體PLC，則省略該步驟。

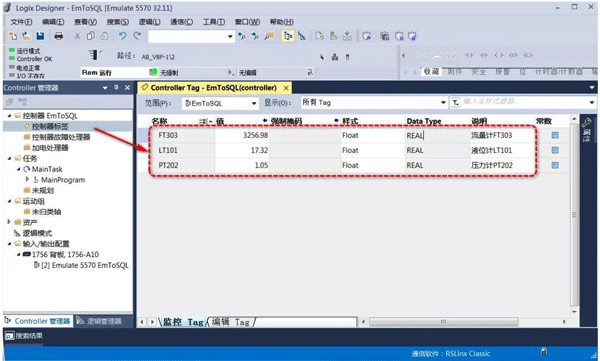

3、打開32中文版Studio 5000，在控制器標簽里新建3個標簽，下載程序，并在線設定數值，詳見下圖。
方法步驟

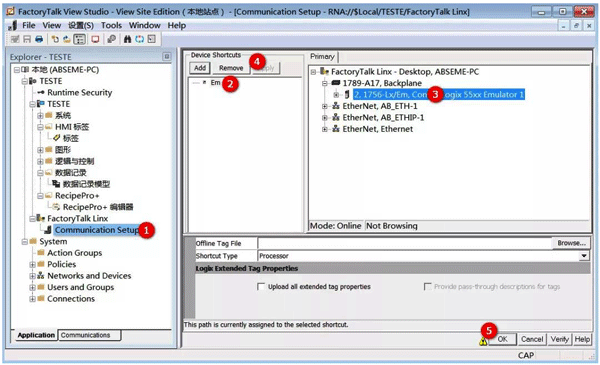

1、打開11中文版FT View SE，新建一個FactoryTalk Linx，添加數據通道Em，并指定仿真CPU。

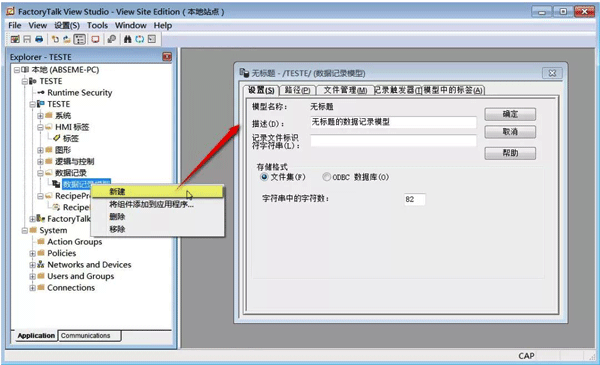

2、在數據記錄模型上右鍵，新建一個數據記錄模型。

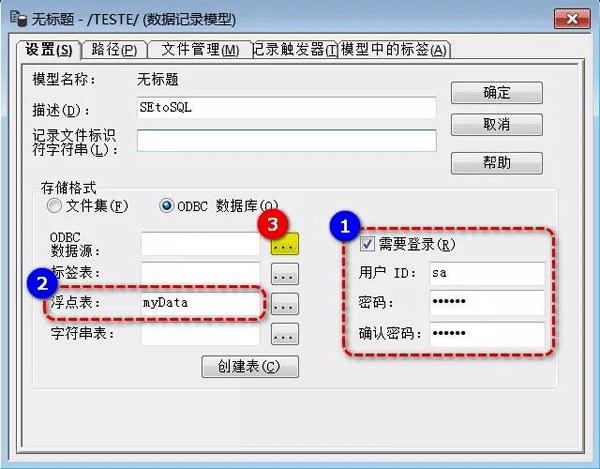

3、在設置選項，描述可以任意填寫，存儲格式選擇ODBC數據庫；勾選需要登錄，填寫賬戶、密碼，與登錄SQL數據庫的賬號密碼一致；將標簽表和字符串表刪除，浮點表重新命名，本文為myData；最后點擊ODBC數據源右側的瀏覽按鈕。

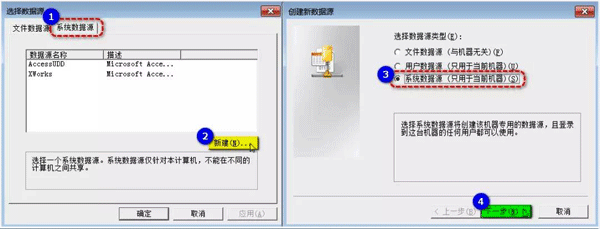

4、在彈出的對話框，切換至“系統數據源”，點擊新建按鈕，再選擇“系統數據源(只用于當前機器)”，最后點擊下一步按鈕。

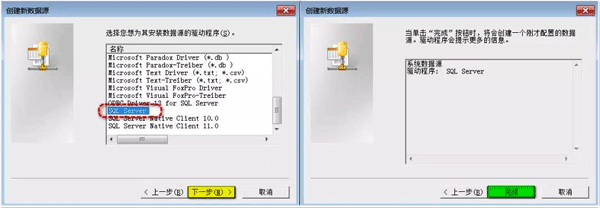

5、數據庫驅動程序選擇SQL Server,點下一步，這樣，驅動程序添加完成。

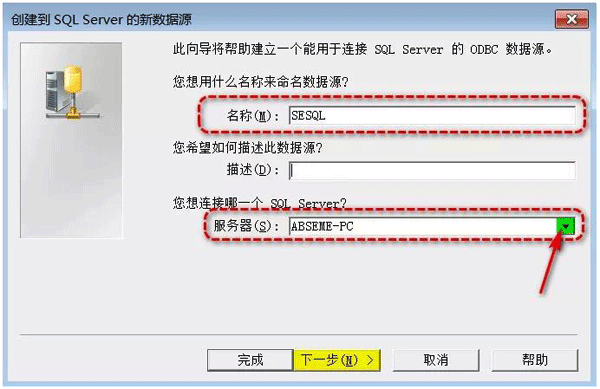

6、填寫數據源的名稱，可以任意填寫，本文為SESQL，點擊倒三角形按鈕，選擇SQL服務器，如果無法選擇，直接輸入SQL服務器名稱，為計算機名稱，本文為ABSEME-PC。

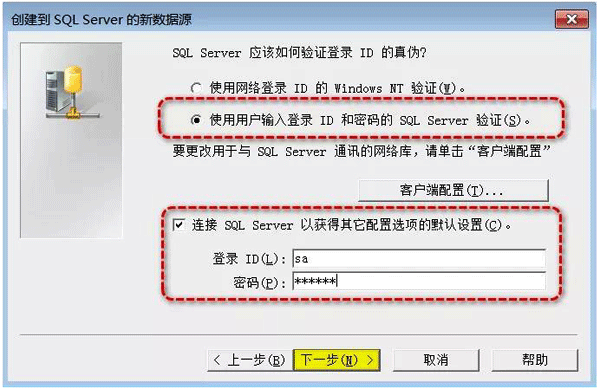

7、選擇使用用戶輸入登錄ID和密碼的驗證，并填寫SQL數據庫登錄賬戶和密碼。

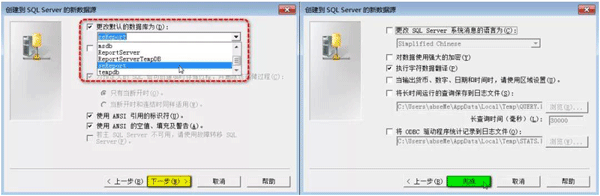

8、勾選更改默認的數據庫為，選擇在SQL數據中先前建好的表seReport，點下一步，其他選項默認。

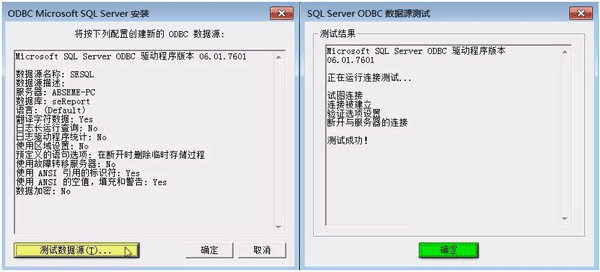

9、這一步，點擊測試數據源按鈕，進行測試，如果顯示測試成功，表示成功建立了ODBC數據源，如果測試未通過，需要返回第一步，重新檢查每一項參數是否設置正確。

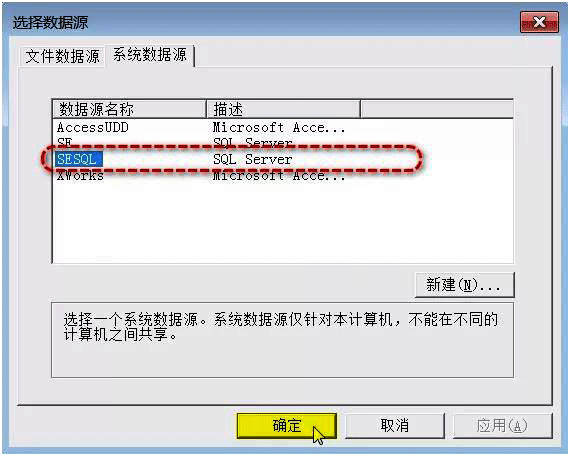

10、選擇已建好的系統ODBC數據源SESQL，點擊確定按鈕。

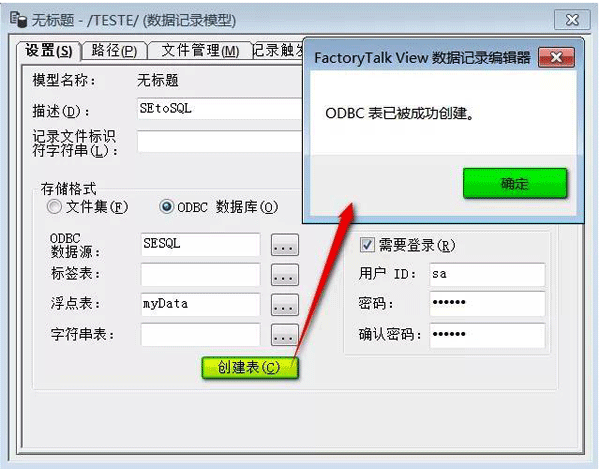

11、這時，SESQL就會出現在ODBC數據源左側的方框內，再點擊 “創建表”按鈕，過一會，彈出ODBC表已被成功創建，點確定按鈕。

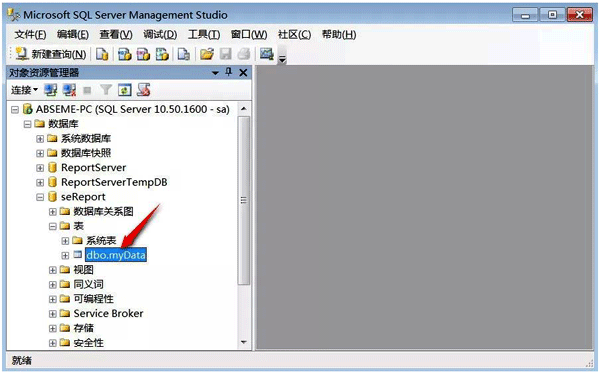

12、進入SQL數據庫，查看seReport目錄里的表，發現多了一個dbo.myData，表明ODBC數據源配置正確。

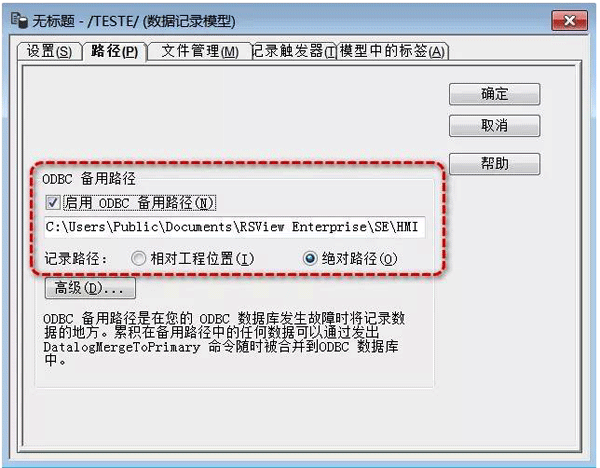

13、回到SE數據記錄模型，切換至路徑選項，建議啟用ODBC備用路徑，當主路徑出現問題時，數據切換到備用路徑存儲數據。

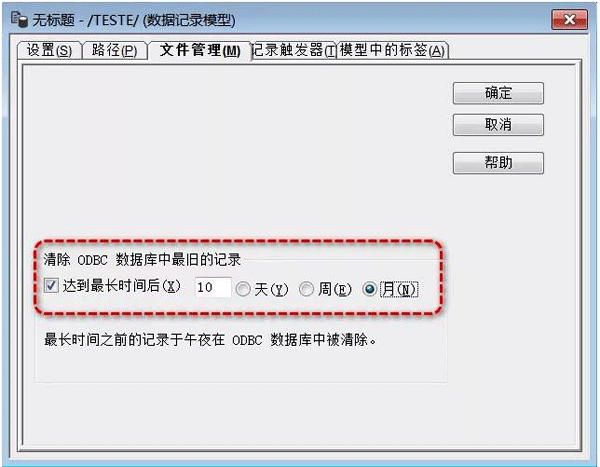

14、文件管理選項，根據自身需要填寫自動清除OBDC數據庫中舊的記錄時間。

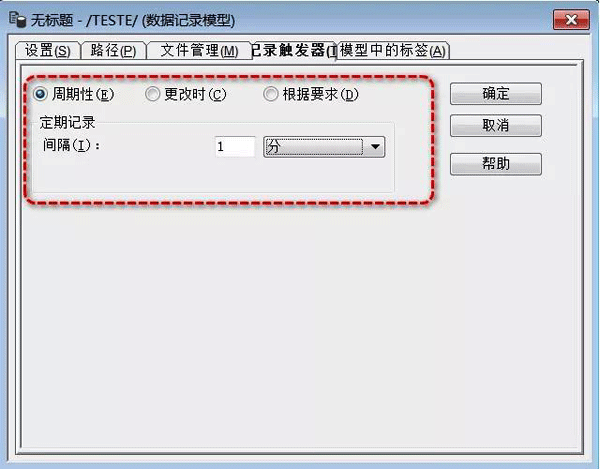

15、記錄觸發器選項，根據實際情況設置記錄數據的觸發條件，為方便測試，本文選擇的是間隔1分鐘，周期性將數據寫入SQL數據庫。

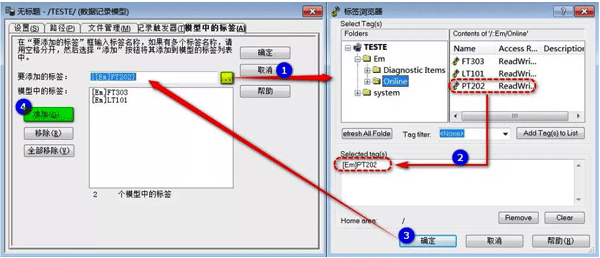

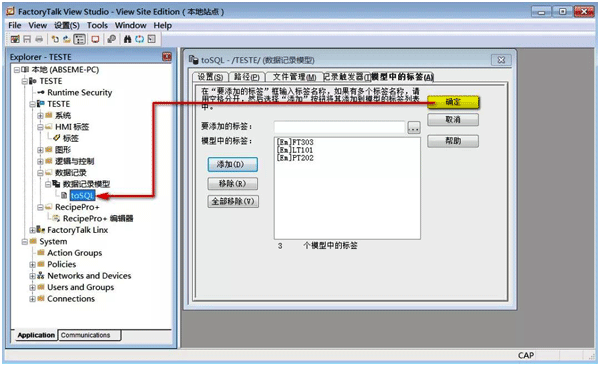

16、模型中的標簽選項，添加需要存入SQL數據庫的標簽，本文添加的是Studio 5000已創建好的3個標簽，詳細操作見下圖。
17、添加完標簽以后，點確定，將生成一個數據模型，本文將其命名為toSQL，至此，數據記錄模型就創建完成。

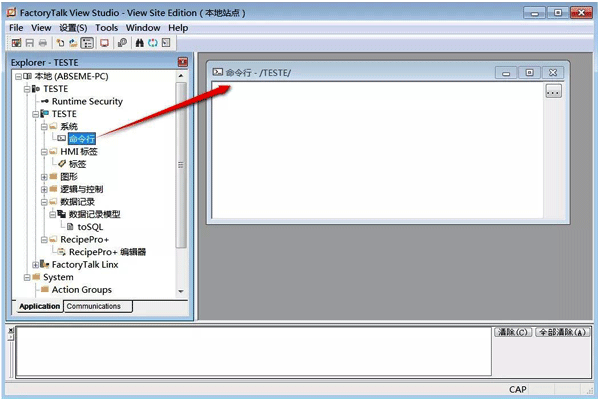

18、數據模型創建完成后，需要啟動，方能生效。另外，需要注意的是，當數據模型被修改后，需要關閉，再啟動才能再次生效。啟動數據模型的方式很多，可以用宏，或在組件中啟動它。本文，為了方便測試，使用命令行，手動輸入指令來啟動它，雙擊系統目錄里面的命令行，調出命令行窗口。

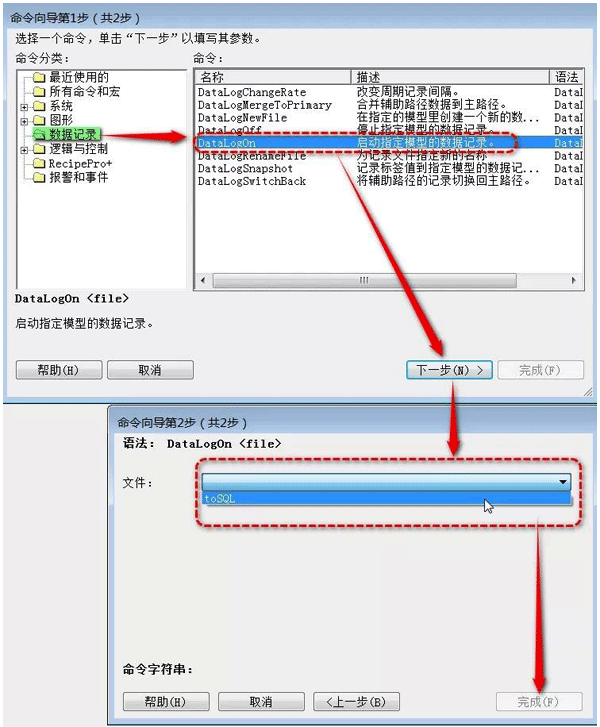

19、用鼠標在命令行窗口內雙擊，彈出命令向?qū)?，找到啟?dòng)數據記錄模型命令DataLogOn，并指定文件toSQL，點完成按鈕。

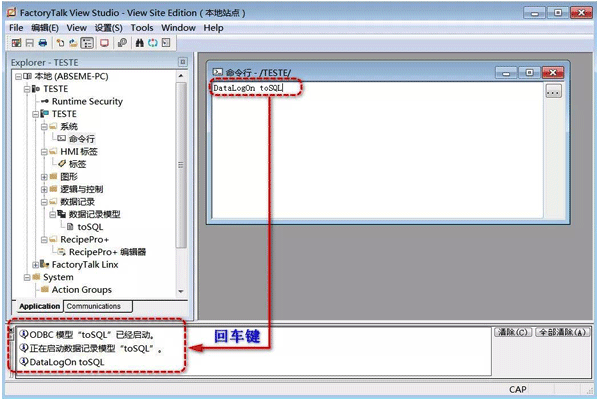

20、這時，在命令行窗口中出現了命令DataLogOn toSQL，敲回車鍵，在最底部診斷窗口，顯示ODBC模型已經啟動。

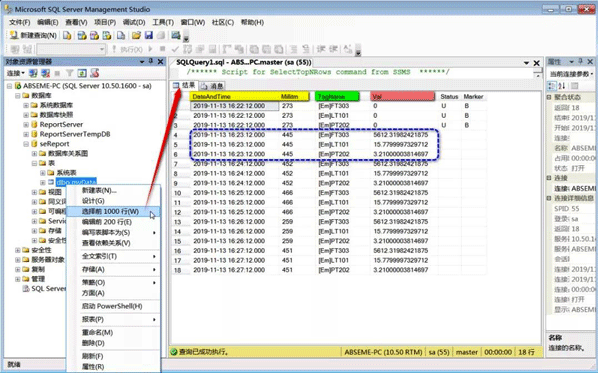

21、回到SQL數據庫，在表myData上右鍵，選擇前1000行，則出現了3個標簽的記錄數據，周期為1分鐘。關于數據庫表里的數據，其中：DataAndTime和Millitm為記錄數據的年月日時分秒毫秒，TagName就是標簽的名稱，Val為對應標簽的數值。
22、至此，步序完成，數據已成功寫入SQL數據庫。
數據記錄
◆數據記錄是一種 FT VIEW組件，可以收集和存儲標簽值；
◆在趨勢中，可將數據記錄模型的標簽顯示為歷史曲線；
◆存儲在數據庫的數據，可使用高級語言開發出各種數據報表；
◆一個數據記錄模型最多可以記錄 10,000 個標簽的數據；
◆當SE項目運行時，最多可以同時運行 20 個數據記錄模型。
綜上所述，昌暉儀表詳細介紹了FactoryTalk View Studio將基于控制層的標簽數據存入SQL Server數據庫的方法，雖然這一步序很重要，但是如何將存入到數據庫的數據進行提取和分析，這才是數據應用的重中之重。
