低壓進線回路斷路器的保護對象主要是電力變壓器和系統主母線，而母聯斷路器的保護對象就只有系統主母線。低壓母聯主電路的設計包括母聯回路斷路器的進出線方式、母聯回路中的斷路器、保護方式、斷路器操作方式、低壓配電柜內的保護接地形式、母聯回路的電氣測量、母聯回路的四遙和低壓母聯回路與進線回路的互鎖關系和互鎖方式這幾個方面內容。

本文以圖1為范例圖簡單介紹低壓母聯主線的設計方法，供電工參考和交流。

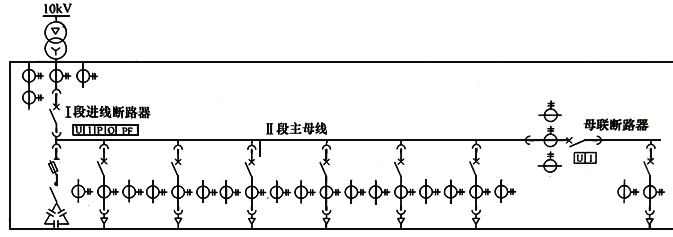

圖1 低壓進線、母聯和饋電回路

1、母聯回路斷路器的進出線方式
母聯斷路器的進出線一次接線端子通過連接銅排連分別連接主母線上。當電流比較大時，則每段的主母線都將占滿母線小室的上部和下部，母聯斷路器的進出線一次接線端子將通過連接銅排連接到各段主母線的上部和下部銅排上。

低壓配電柜的兩段主母線以母聯為中心對稱地安排在母線室的上部和下部，母聯斷路器利用連接銅排與兩段主母線分別搭接。

在很多情況下，母聯主電路與低壓進線主電路不在同一列開關柜中，母聯主電路可通過電纜或者母線槽與另列開關柜中的主母線相連，此時母聯斷路器的進出線方式與進線斷路器進線方式類似。

2、母聯回路中的斷路器
低壓母聯回路的斷路器與進線回路的斷路器相同，一般采用抽出式框架斷路器，當電流比較小時也可采用塑殼斷路器。

3、保護方式
母聯斷路器的保護對象是母線，所以母聯斷路器常常采用L-I保護方式，即采取長延時過載L保護和瞬時速斷短路I保護。

4、斷路器操作方式
斷路器的操作方式分為斷路器本體手動操作和電動操作兩種方式。電動操作機構中包括：儲能電動機、電動彈簧儲能機構、YC合閘線圈、YO分閘線圈等。

5、低壓配電柜內的保護接地形式
當?shù)蛪号潆姽竦谋Ｗo(hù)接地形式為TN-S，若低壓進線回路采用四段保護方式，則母聯必須采用四極斷路器；若低壓配電柜的保護接地形式為TN-C，且進線斷路器采用三段保護，則母聯可以采用三極斷路器。

6、母聯回路的電氣測量
母聯回路電氣測量的具體內容包括：
①電壓測量：三相電壓U；
②電流測量：三相電流Ia、Ib、Ic；
③母聯回路共配置的3只電流互感器用于電流測量。

因為有兩段母線，所以母聯回路一般不采集母線電壓參量。若一定要采集電壓參量則電壓信號的采集點一般固定于某段母線上。電壓測量回路中配備了熔斷器對電壓信號回路進行保護。電壓和電流參量的測量可借助于電力儀表，也可依靠斷路器自身的保護裝置來采集信息。

7、母聯回路的四遙
低壓母聯回路也可實現遙測、遙信、遙控和遙調操作。

8、低壓母聯回路與進線回路的互鎖關系和互鎖方式
與進線回路斷路器相同，母聯回路斷路器的投退需要滿足一定的電氣邏輯關系。對于兩進線單母聯的系統，其合閘互鎖邏輯參見下式：

與進線回路相同，母聯回路的互鎖關系也可通過機械互鎖、電氣互鎖和合閘鑰匙互鎖來實現。

母聯回路與進線回路的投退模式有四種，分別是手投手復模式、手投自復模式、自投手復模式和自投自復模式。

這里所指的“投”是針對母聯斷路器的：當某段進線失壓后，首先分?jǐn)噙M(jìn)線斷路器，然后投入母聯斷路器；這里所指的“復" 是針對進線斷路器：當某段進線的電壓恢復后，首先分?jǐn)嗄嘎?lián)斷路器，然后閉合進線斷路器。

進線和母聯的投退關系又被稱為備用電源自動投切，簡稱為“備自投”操作。

備自投操作的電氣邏輯關系可利用時間繼電器和中間繼電器來建立，也可利用PLC來建立。由于PLC可以建立比較復雜的電氣邏輯關系，因此在電氣邏輯關系比較復雜或者進線母聯的投退操作必須要有足夠的時間準確性和可靠性時，建議采用PLC來實施備自投投退操作。

進線和母聯的操作有時還要求具有倒閘功能：即當進線回路出現電壓異常進線斷路器分?jǐn)嗪螅嘎?lián)自動閉合；當進線電壓恢復后，首先將進線斷路器閉合然后才將母聯退出。這樣能使得母線上始終有電壓，負荷能在不失電的狀態下從備用電源供電轉為正常電源供電。

倒閘操作的最顯著特征是兩電力變壓器將出現短暫的并列運行狀況。為此，能夠?qū)崿F(xiàn)倒閘功能的電力變壓器的接線方式和阻抗電壓必須一致，并且要由同一路中壓電源供電。
