1、單向晶閘管(SCR)
單向晶閘管的圖形符號如圖1所示，A為陽極，K為陰極，G為控制極。額定電流小于200A的晶閘管大多采用螺栓形的封裝形式，螺栓就是陽極A，它與散熱器緊密連接，粗辮子線是陰極K，細辮子線是控制極G。大于200A的采用平板形，它的兩個平面分別是陽極和陰極，而細辮子線則是控制極。
圖1 單相晶閘管的圖形符號
單向晶閘管的結構與二極管有些相似，在其兩端加以正向電壓而控制極不加電壓時，并不導通，正向電流很小，處于正向阻斷狀態。如果在控制極與陽極間加上正向電壓，晶閘管導通，正向壓降很小，即使撤除控制電壓，仍能保持導通狀態。因此，利用切斷控制電壓的辦法不能關斷負載電流。只有當陽極電壓降到足夠小，以致陽極電流降到一定值以下時，負載回路才能阻斷。若在交流回路中使用，當電流過零進入負半周時，能自動關斷，如果到正半周要再次導通，必須重新施加控制電壓。
2、雙向晶閘管(TRIAC)
雙向晶閘管的圖形符號如圖2所示，T2和T1為主電極，G為控制極。其具有雙向導通功能，通斷情況由控制極G決定，當G無信號時，T2與T1間呈高阻阻斷狀態；當T2與T1之間加一大于閾值的電壓(一般大于1.5V)時，就可用控制極G端電壓來使晶閘管導通。雙向晶閘管一旦導通，不論有無觸發脈沖，均維持導通。只有在流過主電極的電流小于維持電流時，或主電極改變電壓極性且沒有觸發脈沖存在時，雙向晶閘管才能自行關斷，即觸發雙向晶閘管的觸發電壓不論是正還是負，只要滿足必需的觸發電流，都能觸發雙向晶閘管在兩個方向導通。
圖2 雙向晶閘管的圖形符號
3、晶閘管的使用
①選擇晶閘管的額定電壓時，應參考實際工作條件下的峰值電壓的大小，并留出一定余量。選擇晶閘管的額定電流時，除考慮通過元件的平均電流外，還應注意正常工作導通角的大小、通風散熱條件等因素。使用中應注意管殼溫度不超過相應電流下的允許值。
②更換晶閘管前，要用萬用表檢查晶閘管是否良好，嚴禁用兆歐表測試晶閘管。
③晶閘管安裝散熱器時，要保證散熱器與晶閘管管心接觸良好，它們之間應涂上一薄層有機硅油或硅脂，以利于散熱。
④主電路中的晶閘管要有過壓及過流保護裝置，使用中控制極所加的反向電壓不得超過規定值，以免損壞。為了防止反向電壓過大，可在控制極反向并聯一只二極管。
⑤不規范的接線很容易引發干擾，導致晶閘管誤觸發。控制極的驅動線應采用雙絞線或屏蔽線，接線應盡量短。溫控器輸出的驅動線越短越好，并要將驅動線直接連接到晶閘管的控制極G和T2管腳；如圖3所示。為提高抗干擾能力，可在控制極串入小于1kΩ的電阻，以降低控制極的靈敏度。

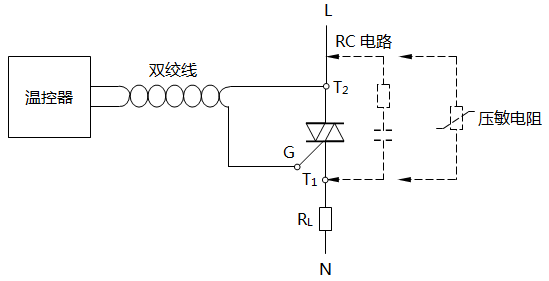

圖3 溫控器驅動晶閘管接線示意圖
⑥使用晶閘管的現場有大電機、變頻器等干擾源時，可采取以下措施保護晶閘管或提高抗干擾能力。
a、在雙向晶閘管的T2腳和T1腳之間，在單向晶閘管的A極和K極之間，并聯壓敏電阻或RC緩沖電路。如220VAC的電路，可用500-600V的壓敏電阻；380VAC的電路，可用800-900V的壓敏電阻；RC緩沖電路可用100Ω/3W電阻和0.1uF/630V的電容串聯組成。如圖3的虛線所示。
b、在負載上串聯一個幾微亨的不飽和(空心)電感，以限制通態臨界電流上升率dIT/dt。也可在負載上串聯一個幾毫亨的電感，來限制切換電流變化率dIcom/dt。
⑦把兩個單向晶閘管并聯反接，可代替雙向晶閘管在某些場合使用和應急。雖然雙向晶閘管正、反相均能導通，但不能將其兩端調換使用。
