晶閘管只有3個電極，晶閘管損壞的表現有：A、K極間短路或斷路；G、A極間短路或斷路；三個電極間有短路。用萬用表判斷晶閘管好壞是一種粗略的方法：晶閘管用萬用表電阻擋測量各電極，控制極G與陰極K之間為低電阻，G與陽極A之間應為高電阻。雙向晶閘管用萬用表電阻擋測量各電極，控制極G與T1之間約有數十歐姆，G與T2之間應為高電阻。但這只是粗略判斷方法，A、K極若有開路故障，則無法判斷其好壞。當G、K極的電阻值極小時，也難判斷是否已短路，因此昌暉儀表給大家分享兩個晶閘管測試電路，推薦把晶閘管接入電源并帶上負載測試。
晶閘管測試電路如圖1和圖2所示。圖1的測試電路用于測試中小功率晶閘管，用一個12V的燈泡接在A和正電源之間，K接負電源，電源取5-12V，正電源與G之間接一只幾十歐姆的電阻，阻值可根據觸發電流來定。晶閘管沒有觸發信號輸入，燈泡不會亮；將A、G短接一下，晶閘管導通，燈泡點亮，把電線斷開燈泡仍保持亮，前提是燈泡的工作電流應大于或等于晶閘管的維持電流，只有斷開電源，或者用電線將G、K短接一下后燈泡才會熄滅。再次接通電源，燈泡不亮，說明晶閘管基本是好的。
圖1 小功率晶閘管測試電路

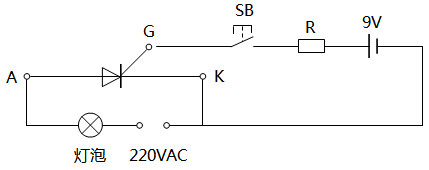

圖2的測試電路用于測試大功率晶閘管，測試平板式晶閘管時，要用絕緣木板將其夾緊，測試的觸發電流不要小于100mA，否則測試結果不可靠。測試雙向晶閘管時，按一下按鈕SB，燈泡應發亮，放開SB燈泡不會熄滅。然后將電池反接，重復上述步驟，均應是同一結果，說明被測雙向晶閘管是好的，否則測雙向晶閘管已損壞。
圖2 大功率晶閘管測試電路
