在文章《如何選擇中性導體(N)截面積》后，電力儀表在本文以示例形式分享照明回路中性導體(N)截面積選擇和相關計算。
某辦公樓，照明全部選用熒光燈配電子鎮流器和LED燈兩種，照明回路未計入諧波的計算電流為100A；單燈有功輸入功率采用以下三種方案：
方案1：有功功率都為25W以上；
方案2：有功功率全都為25W及以下；
方案3：有功功率全都為25W及以下，但選取低諧波產品，3次諧波含有率為10%。
試對以上三種方案選擇N導體和相導體截面積。線路選用PVC絕緣銅芯線、相導體和N導體等截面積，并和PE導體穿同一鋼管敷設，環境溫度為35℃。
解：按上述照明燈諧波限值標準，運用公式IN'=3IcHRI3和公式
，以及表1載流量降低系數，計算過程和選擇截而積的結果，列于表2。
說明：公式中：1N'為3次諧波在N導體中產生的電流，A；Ic為三相平衡系統未計入諧波的計算電流，A；HRI3為3次諧波電流含有率，為3次諧波電流與基波電流的比值；Ic'為計入3次諧波后的相電流，A。
表1 存在3次諧波電流時四芯或五芯電纜載流量降低系數

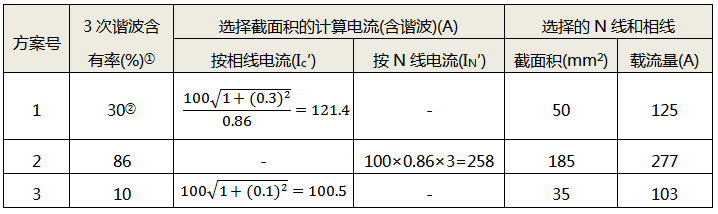

表2 照明設備存在3次諧波時導線截面積的選擇
①表中3次諧波系按標準規定的限值。
②功率大于25W時，3次諧波限值為30λ，此處λ取1。
分析和對策
從以上照明設備的3次諧波對導體截面積的影響分析，可得出以下結論和采取的對策：
1、應盡量選擇光源功率大于25W的產品，特別是熒光燈更是如此。
2、需要選用25W及以下的光源時，應明確提出選用低諧波的照明燈，要求3次諧波含有率或總諧波含有率不超過30%，甚至更低的諧波含有率，雖然要增加照明燈的購置費，但降低了線路的費用，而且大大優化了照明線路質量，包括功率因數、對通信的干擾等，可以說是一舉多得的優選方案，從經濟、技術方面都更合理。
關于照明回路中性導體(N)截面積選擇的干貨內容就分享到這里。相信你在昌暉儀表網上的持續學習，對解決低壓配電線路中性導體截面積選擇的疑問會有幫助，這就是學習的力量。另外，低壓配電設計中選用高性能、高可靠性電力儀表對提高配電系統檔次、性能有幫助，歡迎您到http://www.zyswsm.com/product/list_78.html深入了解昌暉電力儀表系列。
