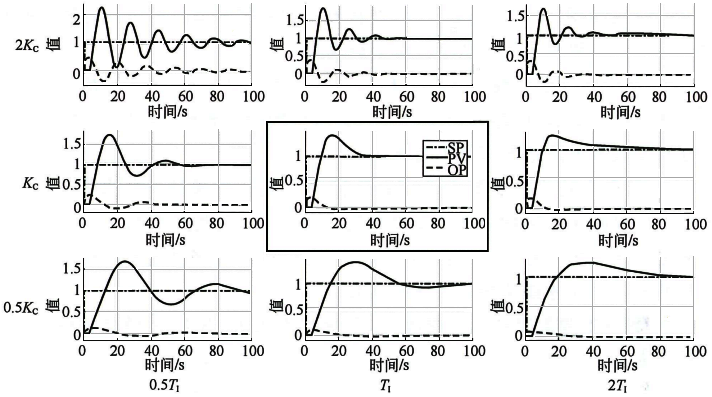

圖1 積分對象PID控制效果示意圖
從圖1我們可以得到關于積分對象比例積分控制的幾個認識：
①最優參數情況下，控制回路做設定值階躍變化，過程變量應表現為有超調無振蕩而且過渡時間最短。這是魯棒性和控制性能俱佳的最強PID控制作用。
②使閉環系統穩定的參數范圍很大，尋找又穩又快的PID控制器參數是PID參數整定的難點和關鍵。
③從中間一行和中間一列的響應曲線可知，單一參數的翻倍或減半，積分對象設定值階躍響應都是穩定的，說明小幅度參數整定往往不奏效。
④積分對象自身有積分作用，積分對象再使用比例積分控制器時，由于閉環系統中有兩個積分環節，積分對象過程變量的響應曲線總是有超調。雖然積分對象自身有積分作用，但是如果使用純比例控制器，閉環系統還是會有余差。
⑤從上面一行的響應曲線可以看出，如果比例作用太強，PID控制器輸出會表現出振蕩特性。如果積分作用不太強的話，就表現為與過程變量同相位振蕩，如果積分作用也太強則振蕩加劇。如果是比例作用引起的同相位振蕩，僅僅簡單地加大積分時間、減弱積分作用往往不能完全消除振蕩。
⑥從中間一行的響應曲線可以看出，如果比例作用合適，太強的積分作用會造成PID控制器輸出和過程變量的異相位振蕩，如果積分作用太弱，則會造成過程變量的拖尾現象。
⑦從左中響應曲線圖([0.5TI，Kc])、左下響應曲線圖([0.5T，0.5Kc])、中下響應曲線圖([TI，0.5Kc])可以看出，如果比例增益和積分時間的乘積太小，積分對象設定值階躍響應都會振蕩。
⑧從中間響應曲線圖([TI，Kc])、右中響應曲線圖([2TI，Kc])、右下響應曲線圖([2T，0.5Kc])可以看出，如果比例增益和積分時間的乘積夠大，積分對象設定值階躍響應都不會振蕩。
⑨從左中響應曲線圖([0.5TI，Kc])可以看出如果是不太明顯的異相位振蕩，僅僅減小比例增益振蕩不會消失，反而會因?yàn)楸壤鲆婧头e分時間的乘積更小導致更大更緩慢的振蕩。增加積分時間，使比例增益和積分時間的乘積變大，系統才能從振蕩中擺脫出來。
⑩積分對象振蕩的兩個根源：a、比例增益太大；b、比例增益和積分時間的乘積太小。
