一、閥位回訊開關及分類

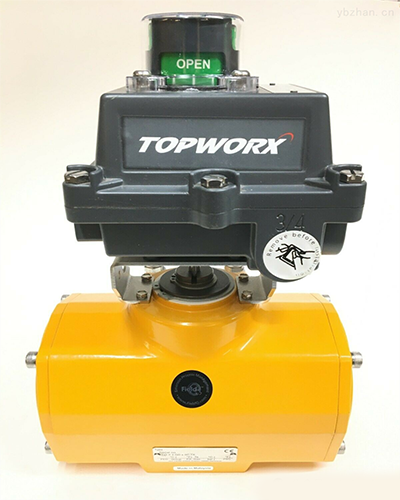

閥位回訊開關是一種用于監測工業閥門和執行器位置狀態的設備，它通過驗證機械執行器的位置或者感應氣動執行器的位置來實現對閥門位置的監測。閥位回訊開關的分類如下：
1、機械式觸點開關，機械限位開關是通過與目標直接物理接觸來檢測目標位置的機電裝置。它們不需要電源操作，可以處理大電流負載。由于機械開關使用干觸點，它們不具有極性或電壓敏感性，并且免受許多電氣缺陷，例如電噪聲，射頻干擾，漏電流和電壓降。機械限位開關分為單刀單擲SPST，單刀雙擲SPDT，雙刀雙擲DPDT三種型式，工程設計最為常見選型中一般選DPDT。
2、接近式觸點開關，分為NPN或PNP型開關量。
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關。它的主要作用是檢測物體的存在與否或者檢測其位置。
接近開關具有以下特點：
①非接觸檢測：不需要與被檢測物體直接接觸，避免了機械磨損和碰撞。
②反應迅速：能夠快速地檢測到物體的接近，并輸出相應的信號。
③穩定性高：受環境因素影響較小，具有較高的穩定性和可靠性。
④壽命長：使用壽命相對較長，不易損壞。
⑤安裝方便：可以方便地安裝在各種設備和系統中。
常見的接近開關類型有：
①電感式接近開關：通過檢測金屬物體的靠近來工作。
②電容式接近開關：利用電容原理檢測物體的接近。
③光電式接近開關：基于光的反射或遮擋來檢測物體。
在選擇接近開關時，需要考慮以下因素：
①檢測距離：根據實際需求選擇合適的檢測距離。
②工作環境：考慮溫度、濕度、灰塵等因素對開關的影響。
③物體材質：不同類型的接近開關對檢測物體的材質有一定要求。
④輸出信號：根據控制系統的要求選擇合適的輸出信號類型。
3、Namur信號
Namur信號是一種控制系統，它用于將電子設備的電源徹底關閉，以防止電子設備在斷電后仍然保持通電狀態。這種信號可以被用于控制電子設備的自動關閉，以確保電子設備在斷電時完全停止運行。
Namur標準最初是用在接近開關行業的，故其工作原理是以接近開關進行定義的，其工作原理為：傳感器需要提供一個8V左右的直流電壓，根據金屬物接近傳感器的距離，會產生一個1.2mA到2.1mA電流信號，標定的開關電流典型值為1.55mA，當電流由低到高或等于1.75mA會產生一個輸出信號變化(從0到1，或從OFF到ON)，當電流由高到低或低于1.55mA時，會產生一個輸出信號變化(從1到0，或從ON到OFF)。這樣它可以來檢查金屬物是否接近。
Namur型接近開關經常被集成在閥門上作為閥門回訊。Namur接近開關由隔離柵提供8V電壓，由于接近開關有常開和常閉兩種，接近開關會產生大小不同的電流信號。假如是常閉型Namur接近開關，電流信號通常在2.1-6mA，反之0.35-1.2mA。一般低于0.35mA電流認為線路存在開路故障，高于6.5mA電流認為線路存在短路。
回路的四種狀態：
①電流信號＜0.28mA，開路(故障)
②電流信號在0.35~1.2mA，狀態0(正常或ON)
③電流信號在2.1~6mA，狀態1(正常或OFF)
④電流信號＞6.5mA，短路(故障)
注意每個廠家的產品有細微差異，僅供參考。
二、品牌廠家
1、進口品牌
美國Topworx，Go switch；英國Westlock，美國Stonel
2、國產品牌
中國Morc，APL，ITS，F(xiàn)CT
綜上所述依據石油煉制，石油化工，精細化工，煤化工等行業特點和項目組的要求合理選用切斷閥閥位反饋開關，參考產品質量，產品價格，供貨周期，售后服務等綜合考慮。
