在工業生產的龐大體系中，閥門是流體輸送系統的關鍵部件，就像人體的血管瓣膜一樣，精確調控著各類流體的流向、壓力與流量。閥門開度作為衡量閥門開啟程度的重要指標，其控制的準確性直接關系到整個系統的運行效率與穩定性。從傳統制造業到高新技術產業，從日常生活的供水供電到復雜的航空航天領域，閥門開度的有效管理都發揮著不可替代的作用。本文將對閥門開度進行全面且深入的剖析，希望能為相關領域的從業者提供有益的參考。
閥門開度的基本概念
1.1 定義
閥門開度指閥門開啟的程度，表征了閥門內部通道的流通面積大小。這一參數直接決定了流體在單位時間內通過閥門的流量，在各類涉及流體傳輸與控制的系統中，扮演著極為重要的角色。閥門開度的變化能夠改變流體的流速、壓力以及流量分配，從而滿足不同工況下的運行需求。
1.2 表示方法
1.2.1 百分比表示法
百分比表示法是最為普遍的閥門開度表示方式。這種方法將閥門從全關到全開的整個行程劃分為100等份，每一份對應1%的開度。例如，當閥門開啟到一半行程時，其開度即為50%。這種表示方法直觀易懂，便于操作人員理解和比較不同閥門的開啟狀態，在工業自動化控制系統中，能夠與各種控制算法和監控軟件無縫對接，實現精確的開度控制與監測。
1.2.2 角度表示法
對于旋轉式閥門，如蝶閥，角度表示法更為常用。通常將閥門關閉時的角度設定為0°，全開時的角度設定為90°。在閥門開啟過程中，通過實際旋轉的角度來描述其開度。例如，當蝶閥旋轉45°時，其開度即為45°。這種表示方法與蝶閥的機械結構緊密相關，能夠直接反映閥門內部閥芯的轉動角度，對于理解蝶閥的工作原理和流量控制特性具有重要意義。
1.2.3 位移表示法
在閘閥、截止閥等直線運動閥門中，位移表示法較為適用。它通過測量閥門閥桿的位移量來確定閥門開度。一般以閥門全關時閥桿的位置為基準點，全開時閥桿的位移量為最大值。例如，某閘閥的最大閥桿位移為50mm，當閥桿位移25mm時，閥門開度為50%。這種表示方法直接反映了閥門內部閥座與閥芯之間的相對位置關系，對于精確控制閥門的流通面積具有重要作用。
閥門開度與流量的關系

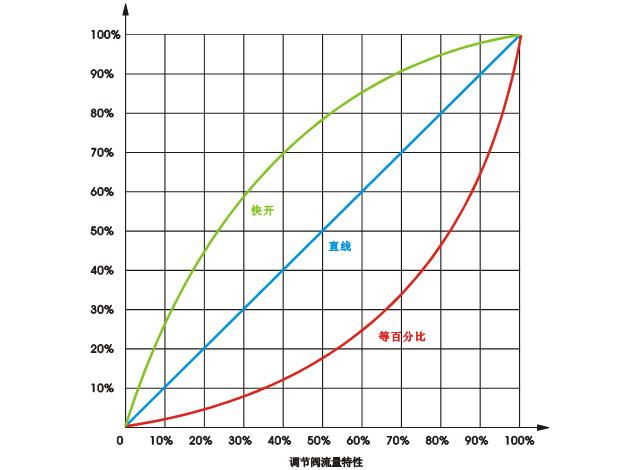

2.1 流量特性
閥門開度與通過閥門的流量之間存在著密切的關系，但這種關系并非簡單的線性關系。不同類型的閥門具有各自獨特的流量特性曲線，這些曲線反映了閥門在不同開度下的流量變化規律。常見的流量特性曲線有快開特性、線性特性、等百分比特性和拋物線特性。
2.1.1 快開特性
具有快開特性的閥門，在開啟初期，閥桿稍有移動，閥門的流通面積就迅速增大，流量增加較快。隨著開度的進一步增大，流量增加的速度逐漸變緩。快開特性閥門的行程一般為10%-20%就能達到接近全開的流量。這種閥門適用于需要快速啟閉的場合，如消防系統中的緊急切斷閥，在火災發生時能夠迅速打開，提供足夠的消防用水。
2.1.2 線性特性
線性特性閥門的流量與閥門開度呈近似線性關系，即閥門開度變化一定比例，流量也相應變化一定比例。數學表達式為：Q=K×L，其中Q為流量，K為比例系數，L為閥門開度。這種特性的閥門在調節過程中，流量變化平穩，易于控制，適用于對流量控制精度要求較高的場合，如化工生產中的物料流量控制。
2.1.3 等百分比特性
等百分比特性閥門的特點是，在閥門開度變化時，流量的相對變化率與閥門開度成正比。也就是說，在小開度時，閥門的流通面積變化較小，流量變化也較小；在大開度時，閥門的流通面積變化較大，流量變化也較大。這種特性使得閥門在不同工況下都能實現較為精確的流量調節，廣泛應用于需要精確控制流量的調節系統，如供暖系統中的流量調節。
2.1.4 拋物線特性
拋物線特性閥門的流量與閥門開度的平方成正比，其流量變化介于線性特性和等百分比特性之間。在小開度時，流量變化比線性特性閥門更緩慢。在大開度時，流量變化比等百分比特性閥門更迅速。這種特性的閥門適用于一些特殊的流量控制場合，如污水處理系統中的流量調節。
2.2 影響因素
閥門開度與流量的關系并非固定不變，還受到多種因素的影響。
2.2.1 流體性質
不同性質的流體，如液體、氣體、蒸汽等，其物理特性(如密度、粘度、壓縮性等)差異較大，會對閥門開度與流量的關系產生顯著影響。例如，對于粘性較大的流體，在閥門開度較小時，由于流體的阻力較大，流量增加較為緩慢；而對于壓縮性較大的氣體，在閥門開度變化時，氣體的體積會發生較大變化，從而影響流量的變化規律。
2.2.2 管道阻力
管道系統中的阻力，包括管道內壁的摩擦力、管道附件(如彎頭、三通、過濾器等)的局部阻力等，會對閥門前后的壓力差產生影響，進而影響閥門開度與流量的關系。當管道阻力較大時，閥門需要更大的開度才能達到相同的流量；反之，當管道阻力較小時，閥門開度相對較小就能實現相同的流量。
2.2.3 閥門前后壓力
差閥門前后的壓力差是決定流量大小的重要因素之一。在閥門開度一定的情況下，壓力差越大，通過閥門的流量就越大。然而，隨著閥門開度的變化，閥門前后的壓力差也會發生變化，從而影響流量的變化規律。例如，在一些高壓系統中，閥門開度的微小變化可能會導致壓力差的大幅波動，進而引起流量的劇烈變化。
閥門開度的控制方式
3.1 手動控制
手動控制是最為傳統和簡單的閥門開度控制方式。操作人員通過直接操作閥門的手輪、手柄或扳手等裝置，改變閥門的開啟程度。這種控制方式適用于一些不需要頻繁調節，且對控制精度要求不高的場合，如小型工廠的給排水系統、家庭的自來水閥門等。手動控制的優點是操作簡單、成本低、可靠性高；缺點是勞動強度大，難以實現遠程控制和自動化調節。
3.2 電動控制
電動控制是利用電動機驅動閥門的開閉，通過電動執行機構接收控制信號，實現對閥門開度的精確控制。電動執行機構通常由電動機、減速器、位置反饋裝置和控制電路等部分組成。控制信號可以是模擬量信號(如4-20mA電流信號、0-10V電壓信號)，也可以是數字量信號(如RS485通信信號、CAN總線信號)。電動控制具有控制精度高、操作方便、可實現遠程控制和自動化調節等優點，廣泛應用于工業自動化控制系統中。然而，電動控制也存在一些缺點，如能耗較高、響應速度相對較慢、在易燃易爆環境中使用時需要采取特殊的防爆措施。
3.3 氣動控制
氣動控制以壓縮空氣為動力源，通過氣動執行機構控制閥門開度。氣動執行機構主要有薄膜式和活塞式兩種類型。薄膜式氣動執行機構結構簡單、成本低，適用于中小口徑閥門的控制；活塞式氣動執行機構輸出力大，適用于大口徑閥門和高壓力場合。氣動控制具有響應速度快、動作靈敏、安全可靠等特點，在易燃易爆等危險場所得到了廣泛應用。此外，氣動控制還具有能耗低、維護方便等優點。但氣動控制需要配備壓縮空氣供應系統，增加了設備投資和運行成本。
3.4 液動控制
液動控制采用液壓油作為動力介質，通過液動執行機構驅動閥門。液動執行機構具有輸出力大、響應速度快、控制精度高等優點，適用于大口徑、高壓力的閥門控制。在一些大型水利工程、石油化工項目中，液動控制得到了廣泛應用。然而，液動控制也存在一些缺點，如液壓系統結構復雜、成本高、需要定期維護和保養，液壓油泄漏還可能對環境造成污染。
閥門開度的檢測與反饋
4.1 機械位置檢測
4.1.1 電位器式位置傳感器
電位器式位置傳感器是一種常用的機械位置檢測裝置。它通過將閥門閥桿的位移轉化為電位器的電阻值變化，再將電阻值變化轉換為電壓信號輸出。這種傳感器結構簡單、成本低，但精度相對較低，容易受到溫度、濕度等環境因素的影響。
4.1.2 編碼器式位置傳感器
編碼器式位置傳感器通過測量閥門閥桿的旋轉角度或直線位移，將其轉化為數字信號輸出。編碼器分為增量式編碼器和絕對式編碼器兩種類型。增量式編碼器只能測量閥門開度的變化量，需要在系統啟動時進行初始化；絕對式編碼器則可以直接測量閥門的絕對位置，不受停電、故障等因素的影響，具有更高的可靠性和精度。
4.2 傳感器檢測
4.2.1 超聲波傳感器
超聲波傳感器利用超聲波在介質中的傳播特性，通過測量超聲波在閥門內部的傳播時間來確定閥門的開度。這種傳感器具有非接觸式測量、響應速度快、精度高等優點，但容易受到流體介質的性質、溫度、壓力等因素的影響。
4.2.2 紅外線傳感器
紅外線傳感器通過發射和接收紅外線信號，檢測閥門的開度。它具有檢測精度高、響應速度快、抗干擾能力強等優點，但在使用過程中需要注意避免紅外線信號被遮擋。
4.3 開度反饋系統
閥門開度反饋系統的作用是將閥門的實際開度信號反饋給控制系統，以便控制系統根據實際情況對閥門開度進行調整。開度反饋系統通常由傳感器、信號調理電路、通信接口等部分組成。傳感器將閥門開度信號轉換為電信號，信號調理電路對電信號進行放大、濾波、整形等處理，通信接口將處理后的信號傳輸給控制系統。在工業自動化控制系統中，常用的通信接口有RS485、CAN總線、以太網等。
閥門開度在不同領域的應用
①電力行業鍋爐給水系統
在火力發電的鍋爐給水系統中，給水泵出口的調節閥開度通常根據鍋爐的負荷來調整。一般在鍋爐啟動初期，負荷較低，閥門開度可能在10%-30%左右，隨著鍋爐負荷的逐漸升高，閥門開度會逐漸增大，當鍋爐達到滿負荷運行時，閥門開度可能在70%-100%。
這是為了精確控制給水量，確保鍋爐的水位穩定，防止出現缺水或滿水事故，保障鍋爐的安全穩定運行。
例如，一臺600MW的燃煤發電機組，在機組啟動階段，給水調節閥開度可能維持在15%-20%，以緩慢向鍋爐進水，當機組負荷升至50%時，閥門開度可能達到40%-50%，滿負荷時則接近90%-100%。
②蒸汽系統
主蒸汽管道上的閥門在正常運行時通常保持全開狀態，即開度為100%，以減少蒸汽流動的阻力，提高蒸汽輸送效率。而對于一些輔助蒸汽系統，如用于加熱或驅動某些設備的蒸汽支管上的閥門，其開度會根據實際用汽量的需求進行調節，一般在0%-80%之間變化。例如，在汽輪機的軸封蒸汽系統中，根據機組的啟停狀態和負荷變化，軸封蒸汽調節閥的開度會在10%-60%范圍內調整，以保證軸封處的蒸汽壓力和溫度滿足機組運行要求，防止蒸汽泄漏或空氣進入汽輪機。
③石油化工行業原油輸送管道
在原油長距離輸送管道中，閥門開度主要根據管道的輸送流量和壓力來控制。一般來說，首站的輸油閥門開度會根據計劃輸油量進行設定，通常在50%-100%之間。如果是多條管道并聯輸送，還需要根據各條管道的輸送能力和實際運行情況，合理分配閥門開度，以確保整個輸送系統的穩定運行。
例如，一條管徑為1000mm的原油輸送管道，設計輸油量為5000噸/小時，當實際輸油量為3000噸/小時時，閥門開度可能在60%-70%左右。在管道的中間泵站，閥門開度則主要用于調節管道的壓力，使其保持在安全范圍內，開度范圍可能在30%-90%之間。
④化工生產裝置
在化工生產過程中，各種物料的流量和壓力對反應過程至關重要，因此閥門開度的控制非常嚴格。以乙烯生產裝置為例，裂解爐進料管道上的閥門開度需要根據裂解爐的溫度、壓力以及原料的性質等因素進行精確調整，一般在20%-80%之間。在后續的分離和精制工序中，如精餾塔的進料和出料閥門，其開度要根據塔內的液位、溫度和壓力等參數進行實時調節，以保證產品的質量和收率。
例如，在丙烯精餾塔中，進料閥門的開度可能在30%-70%之間變化，而出料閥門的開度則根據產品的采出量和質量要求，在10%-90%范圍內調整。
⑤給排水行業城市供水系統
在城市供水的管網中，主干管上的閥門通常保持較大的開度，以保證足夠的供水流量和壓力。一般來說，這些閥門的開度會在70%-100%之間，以確保城市供水的正常運行。而在一些分支管道或小區供水管道上，閥門開度則會根據用戶的用水量進行調節。
例如，在居民小區的供水管道上，夜間用水量較少時，閥門開度可能會降低到30%-50%，以避免管道壓力過高造成能源浪費和管道損壞；白天用水高峰期，閥門開度則會增大到60%-80%，以滿足居民的用水需求。
⑥污水處理廠
在污水處理廠中，進水閥門的開度要根據污水的流量和水質來調節。一般在污水廠的設計流量范圍內，進水閥門開度會在40%-100%之間變化。
例如，當污水廠處理的是生活污水，且流量較小時，進水閥門開度可能在40%-60%；當處理工業廢水或污水流量較大時，閥門開度會相應增大到70%-100%。在污水處理的各個工藝環節中，如曝氣池、沉淀池等的進出水閥門，其開度也需要根據工藝要求進行精確控制。例
如，曝氣池的進水閥門開度可能在30%-70%之間，以控制污水在曝氣池內的停留時間和曝氣效果；沉淀池的出水閥門開度則根據沉淀池的液位和水質情況，在10%-90%范圍內調整，以保證出水水質達標。
⑦冶金行業高爐煉鐵
在高爐的送風系統中，熱風爐的熱風閥門開度對于高爐的爐溫控制至關重要。一般來說，在高爐正常生產時，熱風閥門開度會根據高爐的爐況和生產要求進行調整，通常在50%-100%之間。
例如，當高爐爐溫偏低時，需要增加熱風的供應量，熱風閥門開度會相應增大；當爐溫偏高時，則會適當減小閥門開度。在高爐的爐頂煤氣放散系統中，煤氣放散閥門的開度要根據爐頂壓力進行控制，一般在0%-80%之間變化。當爐頂壓力過高時，放散閥門開度增大，將部分煤氣放散到大氣中，以降低爐頂壓力，保證高爐的安全運行。
⑧煉鋼車間
在轉爐煉鋼過程中，氧氣閥門的開度直接影響到煉鋼的效率和質量。在吹煉初期，為了快速將鐵水升溫并去除雜質，氧氣閥門開度較大，通常在70%-100%；隨著吹煉過程的進行，根據鋼水的成分和溫度變化，逐漸調整氧氣閥門開度，一般在30%-80%之間。在連鑄車間，中間包的水口閥門開度對于鋼水的澆注速度和鑄坯的質量有著重要影響。根據鑄坯的斷面尺寸、鋼種和拉速等參數，水口閥門開度會在10%-90%范圍內進行精確控制，以保證鋼水在結晶器內的穩定凝固和鑄坯的質量。
⑨制藥行業制藥工藝管道
在制藥生產過程中，各種物料的輸送和計量都需要精確控制，因此閥門開度的準確性要求很高。
例如，在藥品合成車間，用于輸送原料和中間體的管道閥門開度通常在10%-80%之間，根據反應的配方和工藝要求進行精確調節，以確保原料的準確投入和反應的順利進行。在藥品精制和純化過程中，如結晶器的進料和出料閥門，其開度要根據結晶的速度、晶體的粒度分布等因素進行實時調整，一般在20%-70%之間。
⑩潔凈廠房空調系統
制藥廠的潔凈廠房需要嚴格控制溫度、濕度和空氣潔凈度，空調系統中的閥門開度起著關鍵作用。
例如，新風閥門的開度根據室外空氣的質量和室內的空氣需求進行調節，一般在30%-70%之間。回風閥門開度則根據室內的溫濕度和空氣質量情況進行調整，通常在40%-80%之間，以保證室內空氣的循環和品質符合藥品生產的要求。同時，在空調系統的加濕和除濕環節中，相應的蒸汽閥門或冷水閥門開度也會根據濕度控制要求在合適的范圍內變化，一般在20%-90%之間。
閥門開度作為閥門控制的核心參數，在工業生產和日常生活的各個領域都有著廣泛的應用。深入了解閥門開度的基本概念、與流量的關系、控制方式、檢測與反饋方法以及在不同領域的應用，對于提高系統的運行效率、降低能耗、保障生產安全具有重要意義。
