1、就地指示壓力表的選用
壓力在-40~0~+40kPa的一般介質，宜選用膜盒壓力表。表殼可為圓形或矩形，精確度等級為2.5級，連接件規格為M20×1.5或φ8mm軟接頭。
壓力在40kPa以上的一般介質，可選用彈簧管壓力表。精確度等級為1.5級或2.5級，連接件規格為M20×1.5，刻度表殼直徑為φ100mm或φ150mm。就地指示一般選用徑向不帶邊，就地盤裝一般選用軸向帶邊。
壓力在-0.1~2.4MPa的一般介質，應選用壓力真空表。精確度等級為1.5級或2.5級，連接件規格為M20×1.5，刻度表殼直徑為φ100mm或φ150mm。
對于黏度較高的原油測量，應選用隔膜式壓力表、膜片式壓力表或采取灌隔離液措施的一般壓力表。精確度等級為1.5級或2.5級，連接件規格為M20×1.5，刻度表殼直徑為φ100mm或φ150mm。
另外，對于一些特殊情況作如下處理：
①對炔、烯、氨及含氨介質的測量，應選用乙炔壓力表和氨用壓力表。
②對氧氣的測量，應采用氧氣壓力表。
③對硫化氫及含硫介質的測量應采用抗硫壓力表。
④對于劇烈振動介質的測量，應采用耐振壓力表。
⑤對腐蝕性介質(如硝酸、醋酸、部分有機酸或其他無機酸和堿類)的測量，宜選用耐酸壓力表或膜盒壓力表(防腐型)。
⑥對強腐蝕性且高黏稠、易結晶、含有固體顆粒狀物質的測量，宜選用膜片式壓力表(防腐型)，或采用吹氣式液位計測量。
⑦對溫度高于或等于300℃油品的壓力測量，必須設隔離器(或彎管)或選用超高溫遠傳壓力變送器，必要時可選用耐酸壓力表。
⑧小型壓力表可用于就地指示儀表氣源和信號的壓力，表殼直徑為φ40mm或φ60mm，連接件規格為M10×1或M10×1.5。
2、壓力報警儀表的選用

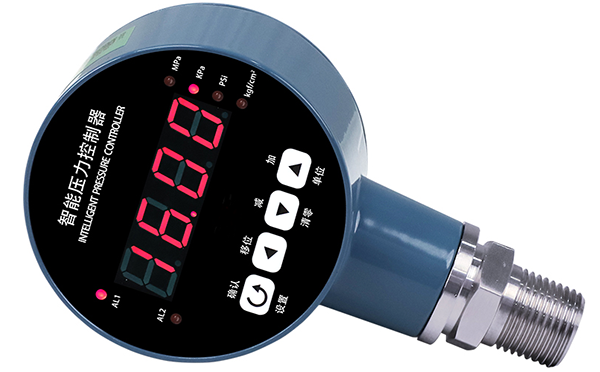

① 一般場合的壓力、真空的報警或聯鎖宜分別選用帶電接點的壓力表、真空表、壓力真空表、壓力開關或壓力控制器，表殼直徑為φ150mm，精確度等級為1.5級，連接件規格為M20×1.5。在爆炸危險場合，應選用防爆型。
②氨及含氨介質的壓力、真空的報警或聯鎖應分別選用氨用電接點壓力表、真空表及壓力真空表。
③氧氣介質的壓力、真空的報警或聯鎖分別選用耐酸電接點壓力表、真空表及壓力真空表。
④腐蝕性介質的壓力、真空的報警或聯鎖分別選用耐酸電接點壓力表、真空表及壓力真空表。
⑤壓力開關應根據火災、爆炸危險場所的劃分和使用要求來選擇。壓力開關在全量程范圍內設定值應是可調的。
⑥就地安裝的無指示壓力調節器、變送器、壓力開關、減壓閥宜配置直接測量工藝介質的壓力表。
3、遠傳壓力儀表的選用
要求采用統一的標準信號時，應選用壓力變送器。變送器的精確度應不低于0.5級。
①對于爆炸和火災危險場所，應選用氣動壓力變送器和防爆型壓力變送器。
②對于微壓力的測量，可采用微差壓變送器或微壓壓力變送器。
③對于黏稠(如黏度較高的原油)、含有固體顆粒或腐蝕性介質壓力的測量，可選用單法蘭壓力變送器或雙法蘭差壓變送器。如采用灌隔離液、吹氣或打沖洗液等措施，也可采用一般的壓力變送器。
4、壓力儀表量程的選擇
儀表的量程是指該儀表按規定的精確度對被測量進行測量的范圍，它根據操作中需要測量的參數的大準小來確定。為了保證敏感元件能在其安全的范圍內可靠工作，也考慮到被測對象可能發生的異常超壓情況，對儀表的量程選擇樣必須留有足夠的余地。
在被測壓力較穩定的情況下，最大工作壓力不應超過儀表滿量程的3/4；在被測壓力波動較大或測振動壓力時，最大工作壓力不應超過儀表量程的2/3；在測量高壓壓力時，最大工作壓力不應超過儀表滿量程的3/5。為了保證測量準確度，最小工作壓力不應低于滿量程的1/3。當被測壓力變化范圍大，最大和最小工作壓力可能不能同時滿足上述要求時，選擇儀表量程應首先要滿足最大工作壓力條件。
根據被測壓力，計算得到儀表上、下限后，還不能以此直接作為儀表的量程，目前中國出廠的壓力(包括差壓)檢測儀表有統一的量程系列，它們是1kPa、1.6kPa、2.5kPa、4.0kPa、6.0kPa以及它們的10n倍數(n為整數)。因此，在選用壓力儀表儀表量程時，應采用相應規程或者標準中的數值。
5、壓力儀表精度的選擇
壓力儀表的精度主要根據生產允許的最大誤差來確定，即要求實際被測壓力允許的最大絕對誤差應小于壓力儀表的基本誤差。另外，在選擇時應堅持節約的原則，只要測量精度能滿足生產的要求，就不必追求過高精度的壓力儀表。
6、壓力儀表類型的選擇
根據工藝要求正確選用儀表類型是保證儀表正常工作及安全生產的主要前提。壓力儀表類型的選擇主要應考慮以下幾個方面。
①壓力儀表的材料
壓力檢測的特點是壓力敏感元件往往要與被測介質直接接觸，因此在選擇壓力儀表材料的時候要綜合考慮儀表的工作條件。例如，對腐蝕性較強的介質應使用像不銹鋼之類的彈性元件或敏感元件；氨用壓力表則要求儀表的材料不允許采用銅或銅介質，因?yàn)榘睔鈱?duì)銅的腐蝕性極強；又如氧用壓力表在結構和材質上可以與普通壓力表相同，但要禁油，因?yàn)橛瓦M(jìn)入氧氣系統極易引起爆炸。
②壓力儀表的輸出信號
對于只需要觀察壓力變化的情況，應選用如彈簧管壓力表甚至液柱式壓力計那樣的直接指示型的儀表；如需將壓力信號遠傳到控制室或其他電動儀表，則可選用有電信號輸出的壓力變送器或數字壓力表；如果控制系統要求能進行數字量通信，則可選用智能壓力變送器。
③壓力儀表的使用環境
對爆炸性較強的環境，應選擇防爆型壓力儀表；對于溫度特別高或特別低的環境，應選擇溫度系數小的敏感元件及其他變換元件。
