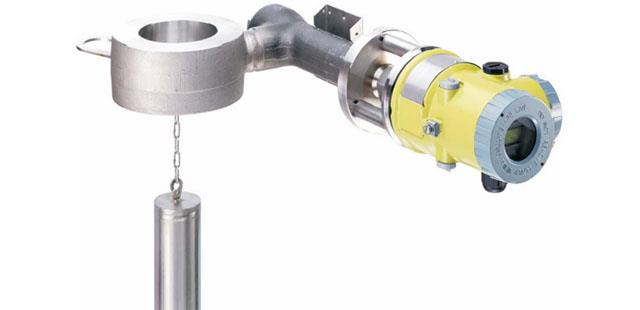

電動浮筒液位計安裝、維護
1、檢查浮筒變送器外觀有無損壞、變形，各部件是否靈活好用。
2、儀表銘牌各參數、校驗單等要齊全準確，符合工藝設備的壓力、溫度、材質、密封等要求。
3、儀表安裝時必須牢固可靠、橫平豎直，必須保證測量室垂直，浮筒外壁不得與浮筒室內壁相碰，筒室傾斜＜5°，并盡量安裝在便于觀察、維護和檢修的地方。
4、浮筒外部水平中線要與液(界)位變化范圍中點一致。
5、施工中不得使浮筒受到拉力、推力和激烈的沖擊，否則可能使傳感器因過載而損壞。
6、儀表安裝完畢后，所有連接管路及各密封點應無滲漏現象，接線要正確，通電檢查儀表零位(若是界位計應充滿輕介質)，如不是4mA，應進行零位調整。
7、在被測介質黏度大或寒冷易凍的使用場合，要加裝保溫拌熱系統。

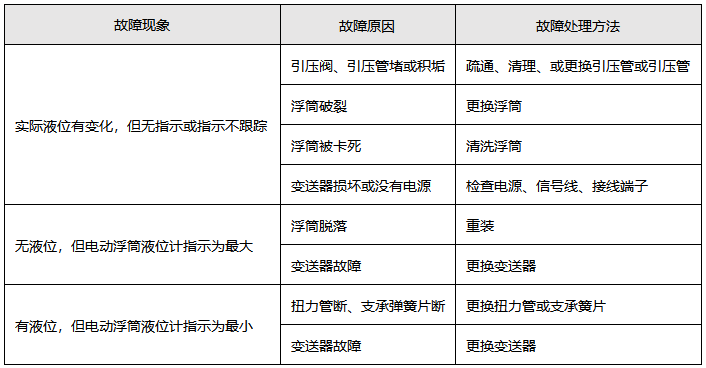

電動浮筒液位計常見故障與處理
電動浮筒液位計故障實例分析
1、電動浮筒液位計指示偏大
①造氣夾套鍋爐液位工藝反映總是指示最大，無法調節，全關調節閥，液面還下不來，玻璃液位計指示為零
故障檢查、分析：分析原因有如下可能：
a、從浮筒變送器結構和工作原理分析，浮筒脫落時使輸入過載，遠遠超過浮筒全部浸入被測介質所產生的浮力，此時差動變壓器的平衡電壓產生變化，變送器的輸出電流在20mA以上(30mA左右)。
b、浮筒本身變送部分發生故障，致使無法正常工作。
故障處理：拆開浮筒變送器頂部法蘭，浮筒掛鉤果然脫離變送器的主杠桿，將掛鉤重新處理，掛上浮筒，再用介質調校浮筒變送器，浮筒變送器的零點和量程均符合要求。裝好浮筒變送器頂部法蘭，先緩緩打開氣相截止閥，再緩慢打開液相截止閥，浮筒投入運行。加減液面，與玻璃液面計一致，指示正常，投入自動。
②造氣沸熱鍋爐液位自動調節系統，操作人員反映，該液位調節系統指示偏低，依據是玻璃液位計指示50%，指示調節器指示30%，用萬用表檢查發現其信號與調節器指示相對應。但進行處理后指示最大
故障檢查、分析：判斷電動浮筒變送器有堵塞現象或黏附物卡住浮筒，造成液位指示偏低
故障處理：把調節器打至手動狀態，保持閥位有一定的開度，確保生產，便去現場對電動浮筒變送器進行沖洗排污處理，確認無堵塞現象后關閉排污閥，打開氣相和液相截止閥，電動浮筒變送器投運，這時變送器的輸出表頭指示滿液位100%以上，從處理過程來看，有可能造成浮筒脫落，致使指示最大。造成浮筒脫落的主要原因是沖洗排污不當。因該浮筒的掛鉤是一個長方形結構，中間的開孔是長條形狀，開孔上面小下面大，當浮筒室卸壓排凈介質后，再突然開啟液相閥門，介質在浮筒室內有一一向上的沖力，很容易造成浮筒脫落。拆開浮筒變送器頂部法蘭，浮筒掛鉤果然脫離變送器的主杠桿，將掛鉤重新處理，掛上浮筒，再用介質調校浮筒變送器，浮筒變送器的零點和量程均符合要求。裝好浮筒變送器頂部法蘭，先緩緩打開氣相截止閥，再緩慢打開液相截止閥，浮筒投人運行。加減液面，與玻璃液面計一致，指示正常，投人自動。
③某塔液位檢測采用浮筒液位計，在同一位置安裝玻璃板液位計。當浮筒液位計指示60%時，而玻璃板液位計已指示滿刻度
故障檢查、分析：采用浮筒液位計測量塔器的液位是比較常用的一種檢測方法，在安裝浮筒液位計的同時也常常安裝玻璃板液位計，以便工藝操作人員在生產現場巡檢時能比較直觀地觀察塔的液位。這種安裝方法往往出現兩個儀表指示不一致的現象。
出現這類故障工藝操作員往往會認為是浮筒液位計不準，儀表維修人員一般也會首先檢查浮筒液位計。關閉浮筒液位計取壓閥，打開排放閥檢查零位，然后在外浮筒內加液，檢查指示是否相應變化，對應刻度值，如不正確，加以調校。
具體到此故障現象，檢查浮筒液位計無故障。檢查玻璃板液位計也沒有堵。然后進行查漏試驗，發現玻璃板液位計頂部的壓力計接頭處漏。由于微量泄漏，造成玻璃板壓力計氣相壓力偏低，液位相對就上升，從而造成了玻璃板液位計假指示。
還有一種情況，由于玻璃板液位計取壓閥堵塞，當液位下降時，浮筒液位計指示隨之下降，而玻璃板液位計由于取壓閥堵塞，儀表內液位不變，從而造成兩表示值不一致。
故障處理：將氣相壓力表接頭擰緊，使之不漏，玻璃板液位計指示恢復正常，兩表指示一致。
2、電動浮筒液位計指示偏低
測量液氨槽液位的浮筒液位計，液位測量變送器指示僅40%，可是玻璃液位計指示已滿
故障檢查、分析：檢查浮筒液位計變送器各部件未見異常，排污檢查氣相、液相，均有氣氨、液氨排出。打開浮筒，檢查扭力臂和浮筒也未見異常，后來取出浮子（空心）才發現，浮子被腐蝕，有一個砂眼，漏進了液氨。
故障處理：將浮子焊好裝回，校好，開表，液位恢復正常。
3、電動浮筒液位計指示不變化
①浮筒液面計LT801指示沒有變化
故障檢查、分析：浮筒下部一次活門可能被污垢堵死，造成儀表指示沒有變化。將上下一次活門關嚴，將物料排凈，打開下部一次活門沒有物料排出，證明一次活門堵死。
故障分析：聯系工藝人員疏通一次活門后，儀表指示恢復正常。
②銅洗塔液位報警了，但浮筒液位變送器測量指示保持在75%不變化
故障檢查、分析：檢查變送器部件未見異常，排污檢查，氣相、液相均能排出氣體、液體。打開浮筒檢查，發現扭力臂處已被銅氨液結晶卡死，致使轉換部件不能獲得隨液位變化的轉矩變化，測量信號無變化，不能反映液位真實值。
故障處理：清洗凈結晶裝回，重新開表，系統恢復正常運行。
4、電動浮筒液位計指示不準
①換熱器外浮筒液位計指示總是不線性
故障檢查、分析：分析原因有液位調節閥開關是否線性、換熱器本身有故障、儀表本身故障三種情況，經檢查工藝與設備人員排除了前兩種可能。然后檢查儀表供電、浮筒浮子有無漏點、儀表接線及內部對儀表進行調校。經查儀表供電無問題，儀表內部有水痕，在對儀表進行校驗時發現儀表電流輸出緩慢，不能馬上隨砝碼的變化而變化，所以儀表會出現指示不線性的問題。
故障處理：更換儀表現象消失。
②某石化裝置用浮筒式液位計測量液位，但液位指示總有漂移、滯后現象。從現場玻璃板液位計的示值查對浮筒液位計的示值，兩表均不相符
故障檢查、分析：經儀表維修人員現場檢查浮筒液位計無故障。當打開閥門浮筒上端蓋，看到浮子未吊好，結果浮子與筒壁相摩擦，因此摩擦力抵消了部分液面的浮力，致使液位示值不準。
故障處理：將浮子吊好，示值正常。
③某液面控制系統采用浮筒測量容器液位，出現液位波動
故障檢查、分析：該系統在運行過程中，由于油污進入浮筒中，低溫結為油泥，致使浮子動作不靈活，液位變化滯后，不能使調節器及時調節控制，反而產生誤調節，致使液位波動。
故障處理：排污之后，波動現象消失。
④浮筒液面計指示不準，有時突然恢復正常
故障檢查、分析：對二次儀表進行了測量、校對，沒有發現問題。經分析故障原因在變送部分。對這一部分進行檢查時，發現由于水垢、污水沉積在浮筒下端形成粥狀污物，當打開排污閥排污時，使浮筒下降，與下端粥狀污物粘在一起，當關閉排污閥液位重新上升時浮簡不能及時浮起，致液位顯示不準，調節不靈。
故障處理：及時清理底部污物，儀表好用，示值正常。
⑤一臺浮筒液位計在使用過程中出現異常，現象是在現場玻璃板指示過50%時，浮筒指示逐漸增大
故障檢查、分析：經儀表人員分析后判斷是沉筒筒體有可能有砂眼或裂紋，后與工藝聯系配合將沉筒拆下，用肉眼就可以看見筒體有一裂紋。
故障處理：處理后儀表回裝，再未出現此類問題。
⑥電動浮筒液位計指示與工藝玻璃板不符
故障檢查、分析：工藝玻璃板或浮筒的一次閥堵塞，浮筒沒有準確校驗。
故障處理：處理一次閥或重新校驗浮筒。
