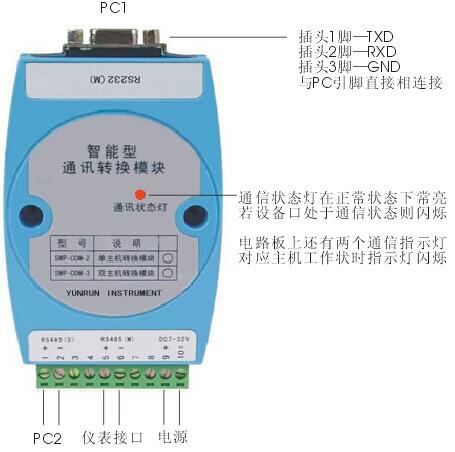

通信轉換模塊特點
1、智能儀表通信轉換模塊工作電壓7V-32VDC
2、智能儀表通信轉換模塊隔離電壓為3000VDC
3、SWP-COM采用防雷擊、浪涌電路設計
4、主機和從機波特率可單獨設置
5、SWP-COM可帶兩個RS-485串行通信接口
6、SWP-COM參數設置和安裝簡單方便
7、智能儀表通信轉換模塊有極高通信速度
8、儀表通信轉換模塊功耗極低
通信轉換模塊技術指標
1、電源：通信轉換模塊工作電壓為7V-32VDC；功耗小于1W
2、接口類型：標準RS-232 9芯D型、標準USB A型接口；RS-485、差分、2芯半雙工電纜
3、通信波特率：速度1200、2400、4800、9600、19.2k、38.4k、57.6k和115.3k可選擇，單位bps
4、隔離：通信轉換模塊隔離電壓為3000VDC
通信轉換模塊使用注意事項
1、通信轉換模塊報文長度不超過1024字節
2、SWP-COM主機和設備口可設置不同波特率
3、昌暉儀表制造有限公司建議主機端采用高速通信，減少數據傳輸時間
4、通信轉換模塊SWP-COM最多可接現場儀表32臺
單主機單從機RS485-RS232應用
單主機雙從機RS485-RS232應用
雙主機單從機RS485-RS232應用
通信轉換模塊型號
SWP-COM-①-②
①功能描述
[1]：單主機單從機
[2]：單主機雙從機
[3]：雙主機單從機
②附加功能
[U]：帶USB功能
選型舉例
