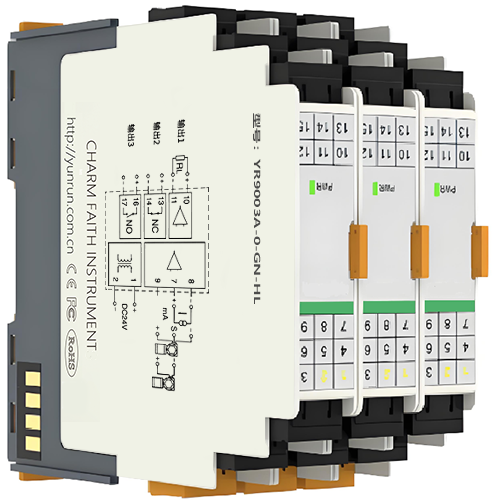

YR9003A電流信號報警設定器接收現場4-20mA信號(可以給兩線制或三線制變送器提供隔離電源，并接收變送器送出的4-20mA)，經AD采樣送到MCU，MCU根據用戶設定的量程、報警點、報警方式等參數，控制兩個繼電器報警輸出和一路4-20mA電流信號輸出。



電流信號報警設定器技術參數
1、傳輸誤差(精度)：0.1%FS
2、YR9003A電源：20V-35DCV供電
3、輸入信號：1路4-20mA
4、輸出信號：1路4-20mA輸出，負載能力0-500Ω
5、報警輸出數量：2路繼電器報警(用戶提出要求，可組合為上限/下限報警、上上限/上限報警和下限/下下限報警三種報警模式)；報警響應時間：≤20ms；驅動能力：250VAC/2A或30VDC/2A；負載能力：阻性負載
6、YR9003A耐壓強度：500VDC時100MΩ以上，1500VAC/分鐘
7、工作溫度： -25～70℃
8、工作濕度：＜90%RH(無凝結水)
9、YR9003A功耗：約2W
10、YR9003A電流信號報警設定器整機重量：150g
11、外形尺寸：18.3×112×121mm

電流信號報警設定器報警設定值如何修改
電流信號報警設定器通常在出廠時由工廠設定好上下限報警值，昌暉儀表目前不提供編程軟件和專用編程線在PC機上設置儀表報警值、報警方式及報警回差。校準電流信號報警設定器時，用過程校驗儀接入電流信號報警設定器輸入端子(參照電流信號報警設定器校驗接線圖)，儀表送入需要報警的電流信號后，對儀表零點、量程和報警進行校準。

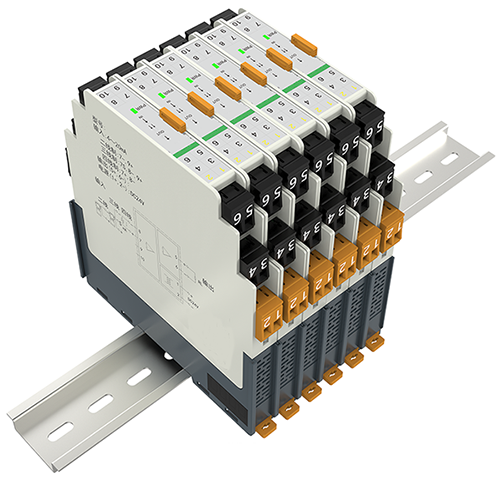

電流信號報警設定器安裝示意圖

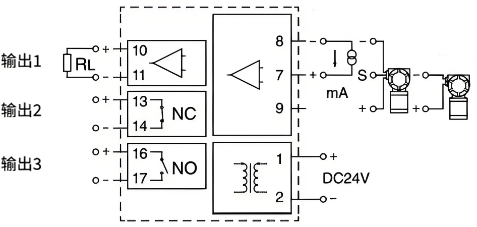

電流信號報警設定器接線圖



A、電流信號報警設定器輸入接線
1、4-20mA電流輸入信號接線
①4-20mA輸入信號正極接信號報警設定器7#端子
②4-20mA輸入信號負極接信號報警設定器8#端子

2、兩線制變送器與電流信號報警設定器接線
①兩線制變送器4-20mA輸出端子正極接信號報警設定器9#端子
②兩線制變送器4-20mA輸出端子負極接信號報警設定器7#端子

3、三線制變送器與電流信號報警設定器接線
①三線制變送器4-20mA輸出端子正極接信號報警設定器8#端子
②三線制變送器4-20mA輸出端子負極接信號報警設定器7#端子
③三線制變送器電源端子正極接信號報警設定器8#端子

B、電流信號報警設定器輸出接線
1、4-20mA輸出接線
信號報警設定器10#端子為4-20mA輸出正極；信號報警設定器11#端子為4-20mA輸出負極。
2、繼電器報警輸出
信號報警設定器13#和14#端子為報警輸出ALM1；信號報警設定器15#和16#端子為報警輸出ALM2。

C、電流信號報警設定器電源
電流信號報警設定器為DC24V供電，電源正極接信號報警設定器1#端子，電源負極接信號報警設定器2#端子。

電流信號報警設定器選型表

YR9003A-①-②-③-④⑤

①輸入信號類型
[0]：4-20mA

②導軌式熱電偶信號報警設定器輸出(OUT1)
[GN]：一路4-20mA輸出，輸出阻抗≤500Ω，標準出廠配置

③輸入帶浪涌保護
[N]：不帶浪涌保護
[LP]：浪涌保護

④第一報警輸出
[H]：上限報警(常開觸點)
[L]：下限報警(常開觸點)

⑤第二報警輸出
[H]：上限報警(常開觸點)
[L]：下限報警(常開觸點)

儀表報警模式和報警值設置由生產廠家按用戶選型做好
1、上限/下限報警輸出的信號報警設定器：YR9003A-0-GN-HL
2、上上限/上限報警輸出的信號報警設定器：YR9003A-0-GN-HH
3、下限/下下限報警輸出的信號報警設定器：YR9003A-0-GN-LL
