SWP-NT815光柱外給定調節器特點
1、SWP-NT815光柱外給定調節器采用了多項國際先進技術，輸入采用數字校正及自校準技術，測量精確定，消除了溫漂和時漂引起的測量誤差。儀表全面采用了國內外名牌元器件，并采用了穩多重保護和隔離設計，抗干擾能力強、可靠性高
2、光柱外給定調節器采用先進的專家PID智能調節算法，控制精度穩定，無超調，具備自整定功能，輸出采用模塊化硬件結構設計
3、光柱外給定調節器將PID調節器和伺服放大器功能融為一體，儀表經過PID運算后直接輸出正、反轉繼電器觸點控制信號
4、另有兩路報警輸出功能，還可選配變送輸出，或標準通訊接口(RS485或RS232C)
5、光柱外給定調節器手動和自動無擾切換，手自狀態下可修改參數，儀表可修改儀表參數選擇外部輸入設定控制目標值或由內部設定控制目標值
6、光柱外給定調節器具有多類型輸入功能，一臺儀表可以配接兩路不同的輸入信號(熱電偶/熱電阻/線性電壓/線性電流/線性電阻)，大大減少了備表的數量。其適用范圍非常廣泛，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥門進行PID調節和控制、報警控制、數據采集和記錄
7、SWP-NT815為高亮度雙數碼顯示，可同時顯示閥位反饋值和控制輸出值(或設定值)，儀表數據顯示清晰直觀
8、SWP-NT815光柱外給定調節器還具有零點和滿度修正、冷端補償、數字濾波、傳感器故障處理、通訊接口、輸出限幅、正方作用控制等功能

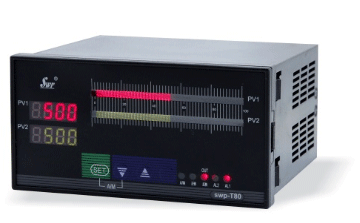

橫式光柱外給定調節器尺寸：160×80×140mm
開孔尺寸：152×76mm
重量：400g

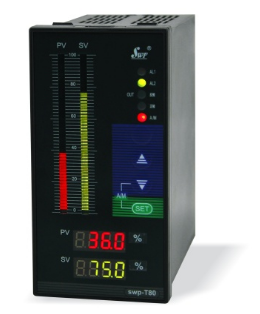

豎式光柱外給定調節器尺寸：80×160×140mm
開孔尺寸：76×152mm
重量：400g
昌暉光柱外給定PID調節器選型表
SWP-NT①②-③④⑤-⑥/⑦-⑧⑨-⑩-?-?
①外形尺寸
[8]：80×160mm(豎)
②控制作用
[15]：智能外給定PID調節器
③通訊方式
[0]：無通訊通訊
[2]：RS232C打印接口
[4]：通訊接口為RS422
[8]：通訊接口為RS485
[9]：通訊接口特殊規格
④光柱外給定調節器控制輸出類型
[2]：4-20mA
[3]：0-10mA
[4]：1-5V
[5]：0-5V
⑤光柱外給定調節器測量值(PV)變送輸出
[0]：無變送輸出
[2]：20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑥測量值(PV)輸入類型
[2]：4-20mA測量信號輸入
[3]：0-10mA測量信號輸入
[4]：1-5V測量信號輸入
[5]：0-5V測量信號輸入
⑦外給定設定值(SV)輸入類型
[2]：4-20mA測量信號輸入
[3]：0-10mA測量信號輸入
[4]：1-5V測量信號輸入
[5]：0-5V測量信號輸入
⑧第一報警方式
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨第二報警方式
[N]：無報警
[H]：上限報警
[L]：下限報警
⑩饋電輸出
[省略]：無饋電
[P]：DC24V 饋電輸出
?供電方式
[W]：DC24V供電
[T]：AC90-265V供電(開關電源)
[省略]：AC220V供電
?外形特征
[X]：160×80mm橫式
[省略]：80×160mm豎式
光柱外給定調節器選型舉例
1、SWP-NT815-020-23/12-HL-P
光柱外給定調節器，無通訊和變送輸出，PID控制輸出為4-20mA，測量信號為4-20mA，外給定控制信號為4-20mA，儀表帶上、下限報警，帶DC24V饋電輸出，電源為AC220V，外型為160×80mm橫式
2、SWP-NT815-020-12/12-HL-T-X
光柱外給定調節器無通訊和變送輸出，PID控制輸出為4-20mA，測量信號為4-20mA，外給定控制信號為4-20mA，儀表帶上、下限報警，帶DC24V饋電輸出，電源為AC85-265V，外型為160×80mm橫式

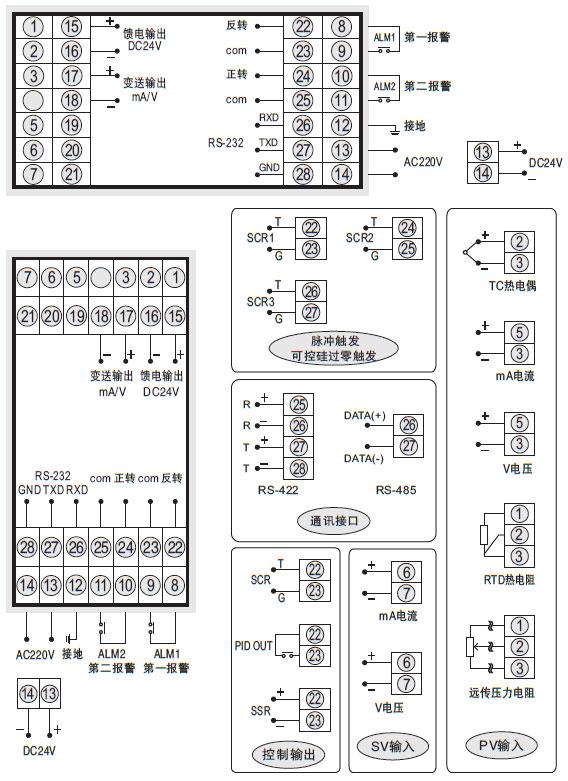

SWP-NT815光柱外給定調節器接線圖
