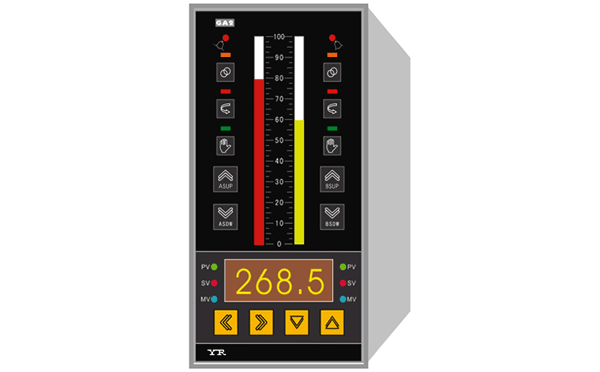

昌暉多回路可編程調節器YR-GA2是新型先進過程控制器，YR-GA2有8個AI、4個AO、8個DI、8個DO、雙CPU冗余設計、設有雙光柱和數字顯示人機界面、4個PID可控制兩個獨立回路。多回路可編程調節器軟件設有加、減乘、除、開方、與、或、非等運算模塊，基本PID、串級PID、選擇PID、批量PID等調節功能模塊，內置 112 種指令和控制策略，自帶系統生成和組態功能，操作者無須學習任何編程語言，不需另配編程器，操作簡單，適用于各領域的復雜調節系統。
多回路可編程調節器YR-GA2特點
◆ 硬件采用高性能16位微處理器，雙CPU冗余設計，滿足過程控制高可靠性和高穩定性要求
◆ 兩個獨立的控制回路，包括兩個獨立的串級控制系統(4個PID模塊)
◆ 顯示：數碼管(4位，巡回顯示工程量和百分度)+2個模擬光柱(101段，長度89mm，紅和綠色，刻度0-100%，分辨率1%)
◆ 停電恢復和自診斷
◆ 數據存取、算術運算、邏輯運算、子程序調用、函數發生器、報警器、定時器、基本PID、串級PID、選擇PID、批量PID、跟蹤、正反作用選擇
◆ 內置112種指令和控制策略
◆ 內置時間,適于采樣PI控制和批量PID控制
◆ 4組積算器-清零、比較、脈沖輸出
◆ 4組10 段折線函數，6組時間曲線函數
◆ 8組脈沖調寬輸出器PWM
◆ 運算功能強勁
◆ 采用數字調零、調幅技術
◆ 采用開關電源全隔離
◆ 輸入/輸出信號軟調零、調幅
◆ 輸入輸出全隔離
◆ 單數碼+雙光柱模擬顯示
◆ 多回路可編程調節器組態無須學習任何編程語言，無須編程器，通過面板按鍵或昌暉儀表提供的軟件修改參數
◆ 多回路可編程調節器具有RS485通信接口，可與上位計算機組成集散控制系統，是集散控制系統的主要成員之一
為什么要選擇多回路可編程調節器?
①對于復雜的多變量工業過程控制，僅具有簡單的硬件設定PID的控制器，即使算法多么先進，如不能對多變量靈活的畜力和運算，仍不能保證系統的穩定和可靠。
②多回路可編程控制器YR-GA2的可編程性主要是針對模擬量的，而PLC主要是針對開關量的，無論是算法還是功能PLC是無法比擬的，更何況多回路可編程調節器YR-GA2的模塊化指令系統將比PLC的編程來的簡單輕松的多。
③實現同樣的功能，有簡單的為什么要用復雜的和昂貴的？控制分散性和可維護性，以及快速開發周期多回路可編程調節器YR-GA2都將比PC總線方式簡潔明快，更符合DOC思想，成本大大降低。
④不須學習任何語言，多回路可編程調節器YR-GA2的靈活性和豐富的功能、極高的性價比，將為您的產品的智能化和提升競爭力增加無盡的附加值。
⑤昌暉儀表自主開發的新一代高性能的，多回路可編程控制器YR-GA2完全可替代Honywell UDC6301系列或橫河YS100系列可編程控制器，其所有性能均優于國外產品。
⑥多回路可編程調節器可根據用戶的需要，組成各種復雜的控制系統。要構成一個高級或復雜的控制系統，除了PID控制器外，還要有豐富的算術、函數、邏輯運算功能，如果用常規儀表構成這些系統，通常要用單個的PID調節器、各種運算模塊和信號選擇器等儀表來實現，如果使用可編程調節器，1臺儀表就夠了。
⑦多回路可編程調節器YR-GA2價格僅是進口同類產品的幾分之一。
多回路可編程調節器YR-GA2技術參數
◆ 可控回路：兩回路，共4個PID
◆ 精度：0.5%；A/D、D/A分辨率0.025% 12位
◆ 采樣：采樣周期0.5秒
◆ 模擬量輸入(AI)：8點(1-5V或4-20mA)，其中四點為全隔離
◆ 開關量輸入(DI): 8點(通狀態＜200Ω，斷狀態＞100KΩ；脈沖寬度最小為500ms)
◆ 模擬量輸出(AO)：2路4-20mA(隔離，小于75Ω) ；2路1-5V(隔離，大于2KΩ)
◆ 開關量輸出(DO): 8路，其中4路無源晶體管開關(電阻負載、電壓最大30V、電流最大20mA)和4路有源射級輸出(輸出電壓5 V，可連接隔離可控硅觸發器或繼電器輸出5A)
◆ 給定方式：外給定；手動給定；計算機給定
◆ 自診斷：控制回路異常、輸入輸出信號異常、運算溢出、A/D轉換異常、存儲器異常、用戶程序超時異常、用戶程序錯誤
◆ 停電恢復：停電＜2 秒，從停電前狀態開始運行；停電＞2 秒，可選擇熱啟動或冷啟動；停電后RAM數據保存7天
◆ 通信方式：RS232或RS485。
◆ 通信速率：600bit/s-115.2Kbit/s
◆ 狀態監控(上位機)
①報警：上限報警，下限報警，偏差報警，變化率報警，模擬量輸入AI0、AI1、AI2、AI3開路報警，模擬量輸出AO0、AO1開路報警
②狀態：上限幅狀態，下限幅狀態，開關量輸入狀態，開關量輸出狀態，積算器內容，PID控制單元運行狀態
◆ 保護：機殼IP30；接線端IP25；多回路可編程調節器YR-GA2前面板IP54
◆ 工作環境：0-50oC；濕度＜85%RH
◆ 供電電源：220VAC±15%/50Hz或24VDC±10%。
◆ 功耗：10VA
◆ 重量：1.5Kg
◆ 外形尺寸：83×158×278mm(寬×高×深)
◆ 開孔尺寸：75×146mm(寬×高)
多回路可編程調節器/控制器選型表
YR-GA2-①②③④⑤⑥
①供電電源
[0]：AC220V/50Hz
[1]：DC24V
②模擬量輸入(AI)信號類型
[0]：4-20mA
[1]：1-5V
③模擬量輸出(AO)信號類型
[0]：4-20mA
[1]：1-5V
④開關信號輸出(DO)
[0]：晶體管
[1]：繼電器
⑤第2路光柱顏色(第1路默認為紅色)
[0]：色
[1]：綠色
⑥工廠保留參數
[00]：暫不定義功能
常用型號舉例：YR-GA2-0001100

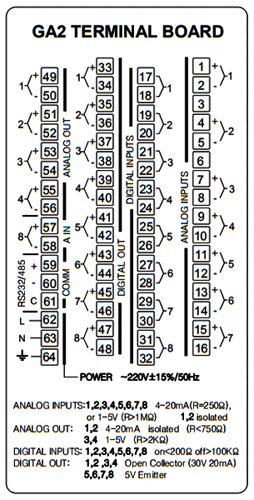

YR-GA2多回路可編程調節器接線圖
