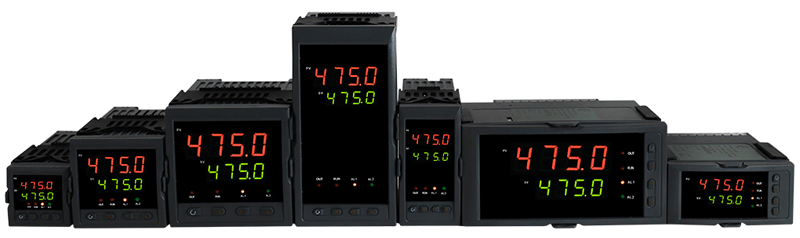

聰明人選“傻瓜式模糊PID調節器”！！不然就OUT了
傻瓜式模糊PID調節器亮點
1、進口器件、SMT工藝生產；高精度、高可靠性、極低溫度漂移、整體抗強干擾設計。
2、引進日本模糊PID控制算法，控制過程無超調、無欠調；強大的PID自整定功能(一般工況下啟動自整定就能達到最佳PID參數，不需要人工設置PID參數，對新手和現場調試儀表的工程師省事便捷)。
3、產品十年使用壽命設計、儀表返修率≤4‰，24個月質保期。
4、產品因批量生產，價格和過程普通PID調節器一樣。

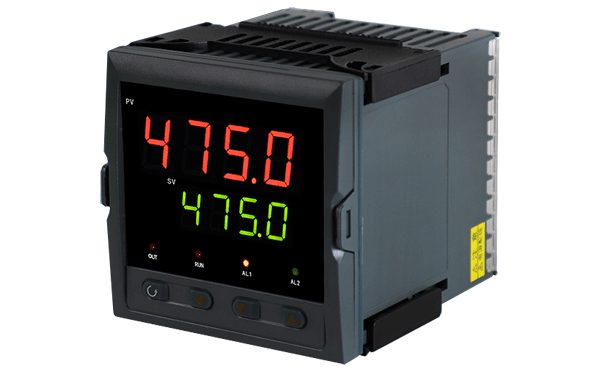

傻瓜式模糊PID調節器顯示面板
1、第一行LED數碼管為PV顯示窗(測量值)，第二行LED數碼管為SV顯示窗(測量狀態下顯示輸入類型等參數；參數設定狀態下顯示設定值)。
2、第一報警(AL1)和第二報警(AL2)指示燈、運行燈(RUN)和輸出燈(OUT)。
3、儀表有四個按鍵：確認鍵調節器確認鍵
、移位鍵位移鍵
、減少鍵▼和增加鍵▲。4、亞克力有機玻璃面板，硅膠高可靠性按鍵。
5、儀表接線端子帶有蓋板，防止儀表不經意之間短路
傻瓜式模糊PID調節器特點
1、傻瓜式模糊PID調節器引進日本模糊PID控制算法和輸出抑制功能，控制無超調、無欠調
2、強大的PID參數自整定功能，通常開啟儀表自整定就能獲取最佳PID參數，現場調試簡單便捷，對于PID參數整定新手尤為方便
3、傻瓜式模糊PID調節器精度0.3%FS，主要用于過程控制，用作溫控器時控溫精度基本達±2℃，如果您要求溫控器要達到更高溫度穩定效果，建議您直接選用專用于溫度控制算法的溫控器YR-RJD，其控制算法在溫度大滯后工況效果尤其好，和島電、山武霍尼韋爾、富士、RKC、霍尼韋爾控制效果一樣好.
4、萬能輸入信號可達33種類型，用戶可以自由設置量程和小數點位置
5、雙屏LED顯示(PV顯示測量值；SV在測量狀態下顯示輸入類型等參數，參數設定狀態下顯示設定值)
6、熱電偶或熱電阻信號輸入時，溫度顯示分辨率可在0.1℃和1℃之間切換
7、傻瓜式模糊PID調節器為亞克力面膜，硅膠輕觸按鍵，歐洲高檔進口儀表外觀
8、可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七種外形尺寸，儀表深度為110mm
9、傻瓜式模糊PID調節器接線端子160×80、80×160、96×96、96×48、48×96mm外形相同，72×72和48×48mm不同，減少儀表接線不同帶給使用者的不便
10、傻瓜式模糊PID調節器為高可靠性拔插結構，表芯和表殼可分離，用戶可不用拆線直接更換或檢修儀表
11、傻瓜式模糊PID調節器采用抗強干擾電路設計、進口元件和SMT焊接工藝生產
12、控制器報警輸出ON/OFF帶回差，用戶可設置
13、全數字化微處理器調校，極低溫度漂移，可保證傻瓜式模糊PID調節器多年穩定性和精度不變
14、控制器設定參數斷電永久保留及參數密碼鎖定
15、傻瓜式模糊PID調節器屬于經濟型調節器，內置PID控制算法有兩種可選，分別適用于快速反應系統和存在滯后溫度加熱系統
16、控制器帶輸出限幅功能，可設定控制輸出正作用和反作用。
17、因通訊和控制輸出端子在儀表接線端子同一位置上， 無法同時實現通訊和控制輸出，故儀表無通訊

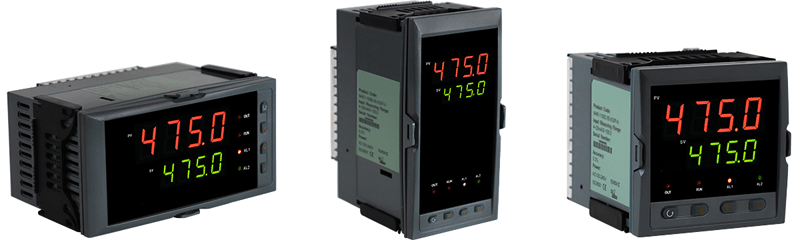

傻瓜式PID調節器YR-GFD系列
傻瓜式模糊PID調節器選型表
YR-GFD①-②③④-⑤-⑥⑦-⑧-⑨
①傻瓜式模糊PID調節器外形尺寸
[105]：48×48×110mm(開孔45×45mm)
[405]：96×48×110mm(開孔92×45mm)
[S405]：48×96×110mm(開孔45×92mm)
[705]：72×72×110mm(開孔68×68mm)
[905]：96×96×110mm(開孔92×92mm)
[805]：160×80×110mm(開孔152×76mm)
[S805]：80×160m×110m(開孔76×152mm)
②通訊方式
[0]：無通訊接口(要帶通訊請選用YR-GAD人工智能調節器)
③控制器控制輸出
[1]：繼電器輸出
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[6]：SCR單相可控硅過零觸發脈沖輸出
[7]：SSR固態繼電器驅動電壓輸出
[8]：0-20mA(RL≤600Ω)
[9]：0-10V(RL≥4kΩ)
④儀表測量值對應的變送輸出
[0]：無變送輸出(標配/帶變送輸出選用YR-GAD人工智能調節器)
⑤傻瓜式PID調節器輸入類型
[12]：4-20mA輸入(詳見儀表輸入類型選型代碼表)
⑥第一報警方式
[N]：無報警
[H]：上限報警(標準出廠配置)
[L]：下限報警
⑦第二報警方式
[N]：無報警
[H]：上限報警
[L]：下限報警(標準出廠配置)
⑧饋電輸出
[N]：無饋電輸出
[P]：1路DC24V饋電輸出
⑨儀表供電方式
[W]：DC24V供電
[T]：交流/直流100-240V供電(標準出廠配置)

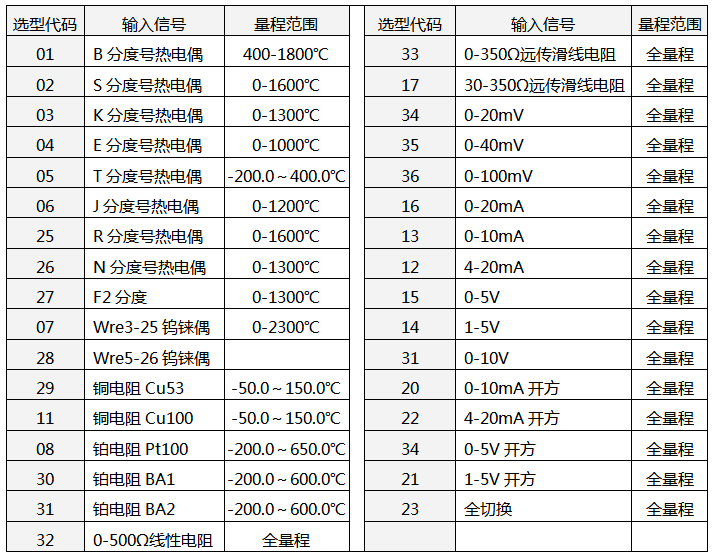

傻瓜式PID調節器輸入類型選型代碼表
備注：
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、1路繼電器(帶有常開常閉觸點)觸點容量：AC220V/3A、DC30V/5A(阻性負載)
3、2路繼電器(僅一組常開觸點)觸點容量：AC220V/3A、DC30V/5A(阻性負載)
4、規格尺寸為48×48mm的儀表，繼電器觸點容量：AC220V/0.6A、DC30V/0.6A(阻性負載)
常用儀表型號舉例
1、4-20mA輸入、4-20mA輸出，不帶通訊,帶饋電
YR-GFDS805-020-12-HL-P-T(豎式)
YR-GFDS405-020-12-HL-P-T(豎式)
YR-GFD805-020-12-HL-P-T(橫式)
YR-GFD405-020-12-HL-P-T(橫式)
YR-GFD905-020-12-HL-P-T(方形)
YR-GFD705-020-12-HL-P-T(方形)
YR-GFD105-020-12-HL-P-T(方形)
以上型號是常用于壓力、液位、溫度、流量控制回路的單回路過程調節器，同一臺調節器有33種輸入信號類可切換，PID控制輸出可在4-20mA、0-10mA、1-5V、0-5V和0-20mA之間切換
2、常用傻瓜式模糊PID調節器型號
YR-GFD905-020-03-HL-N-T(方形)
YR-GFD905-020-02-HL-N-T(方形)
YR-GFD905-020-08-HL-N-T(方形)
YR-GFD905-010-03-HL-N-T(方形)
YR-GFD905-020-02-HL-N-T(方形)
YR-GFD905-010-08-HL-N-T(方形)
YR-GFD905-060-03-HL-N-T(方形)
YR-GFD905-060-02-HL-N-T(方形)
YR-GFD905-060-08-HL-N-T(方形)
以上型號常用于壓力、液位、溫度等過程控制中，同一臺調節器有33種輸入信號類可切換，PID控制輸出出廠時按照用戶指定生產，不可切換。
如果您將本PID調節器用作溫控器(要達到更高溫度穩定效果)，建議您直接選用“溫控器 ”，YR-RJD系列溫控器控制算法在溫度大滯后工況效果尤其好，和島電、山武霍尼韋爾、富士、RKC、霍尼韋爾效果一樣好，性價比相當高！
傻瓜式模糊PID調節器接線圖

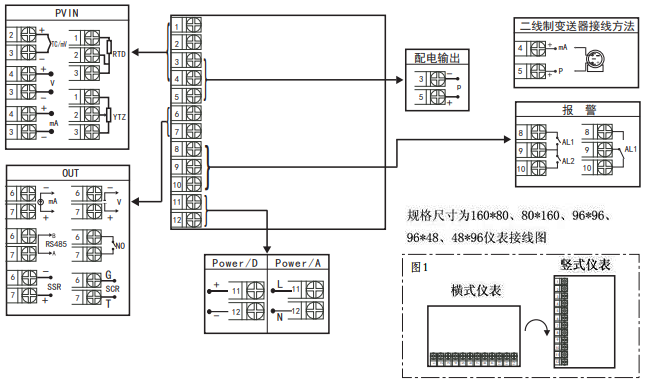

1、外形規格160×80、80×160、96×96、96×48和48×96mm傻瓜式模糊PID調節器接線圖

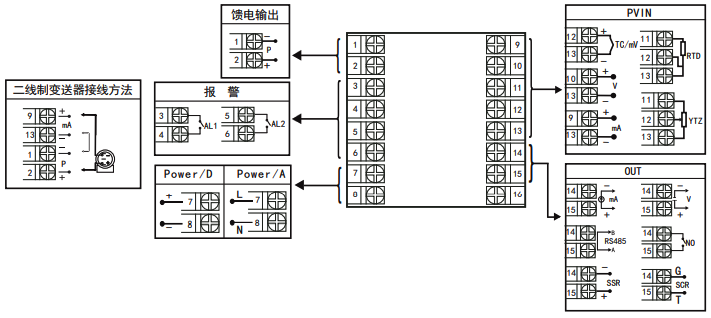

2、外形規格72×72mm傻瓜式模糊PID調節器接線圖

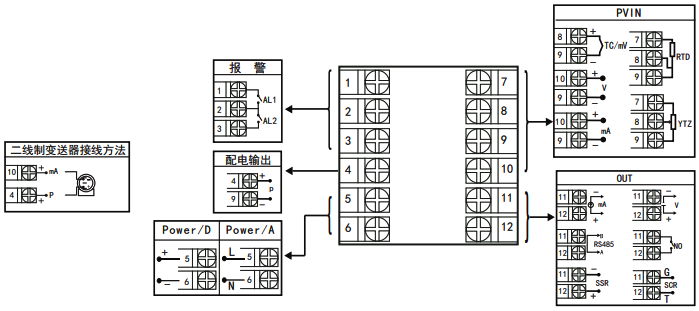

3、外形規格48×48mm傻瓜式模糊PID調節器接線圖
YR-GFD傻瓜式PID調節器屬于調節器家族中最常用且經濟實惠的一種，PID調節器價格競爭處于紅海狀態，昌暉儀表用控制效果和性能更好的模糊控制算法智能調節器和其他采用常規PID算法的智能調節器生產廠產品競爭，不斷創新和技術進步向用戶提供高性價比智能調節器是昌暉成為知名品牌的根本，選擇YR-GFD系列儀表，您有眼光！
