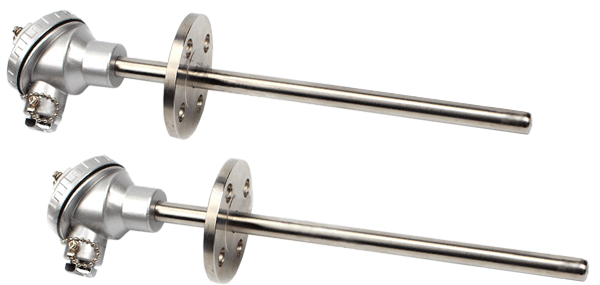

整體鉆孔熱電偶大多使用于因安裝條件不允許使用大外徑護管、有高壓力或有磨蝕的場合，通過溫度傳感器保護管盲孔加工技術，使相同直徑的保護管壁厚增加而滿足使用需要。整體鉆孔熱電偶由金屬棒高同心度盲孔加工的整體厚壁外護管和鎧裝熱電偶測溫元件組裝而成。

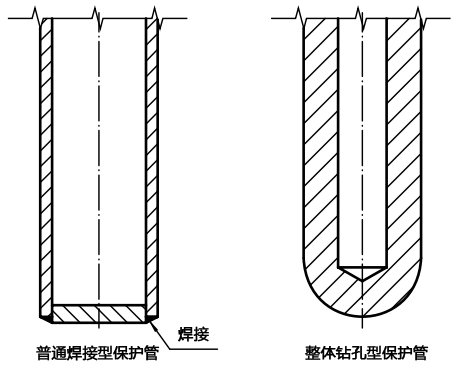

由于生產工藝制約，國內大多只能向用戶提供長度小于500mm，超過此長度就不能保證盲孔同心度。昌暉儀表經過數年工藝探索及設備調整，現成為國內少數幾個能向用戶提供長度大于1000mm高同心度傳感器保護管的生產商。昌暉儀表向用戶及同行提供最大長度1500mm高同心度傳感器整體鉆孔保護管。整體熱鉆孔熱電偶和裝配式熱電偶從外觀上看是一樣的，重很多，但整體鉆孔熱電偶的測量端和普通裝配式熱電偶的測量端加工工藝不同，如下圖所示：
整體鉆孔熱電偶選型表
WR①②-③-④⑤⑥⑦⑧-⑨/⑩-?-?
①熱電偶類型
[N]：K分度號|鎳鉻-鎳硅熱電偶
[E]：E分度號|鎳鎘-銅鎳熱電偶
[F]：J分度號|鐵-銅鎳熱電偶
[T]：T分度號|銅-銅鎳熱電偶
[P]：S分度號|鉑銠10-鉑熱電偶
[Q]：R分度號|鉑銠13-鉑熱電偶
[R]：B分度號|鉑銠30-鉑銠6熱電偶
②熱電偶對數
[省略]：單支式(一支熱電偶)/接線端子為2個
[2]：雙支式(兩支熱電偶)/接線端子為4個
③熱電偶特殊用途標記
[ZT]：保護管整體鉆孔結構設計
④安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋/標配螺紋為M27×2；其他螺紋尺寸需要在?處標準
[3]：活動法蘭
[4]：固定法蘭/提供法蘭標準、法蘭規格和法蘭材質要求
[6]：固定螺紋+錐形整體鉆孔盲孔管+螺紋為M33×2
⑤接線盒形式
[3]：防水接線盒(標準配置)
[4]：隔爆接線盒/防爆熱電偶隔爆等級通常為dⅡBT4或dⅡCT4
[5]：不銹鋼接線盒
[7]：全塑接線盒/適用于常溫強腐蝕場合
⑥熱電偶保護管外徑（單位：mm）
[0]：Ф16mm/標準配置
[1]：Ф20mm
[6]：按照現場要求定制保護管外徑、壁厚和整支產品內部結構
⑦常用熱電偶保護管材料/保護管長期最高使用溫度
[0]：1Cr18Ni9Ti(1.4841/321/SUS321)/0～871℃；抗硫、抗還原性差
[3]：AISI 316L(德標1.4404/日標SUS316L)/0～871℃；耐腐蝕優于304， 耐晶間腐蝕
[4]：瑞士904L/-70～280℃；耐硫酸、稀硫酸腐蝕性最好的鋼種
[5]：德標1.4841/日標SUS310S/0～1038℃；耐溫不銹鋼保護管；抗硫性差
[6]：德標1.4571/AISI 316Ti/0～850℃；耐晶間腐蝕；常用于硫酸、磷酸、蟻酸、醋酸
[7]：GH3039/0～1149℃；耐高溫、抗氧化性能好
[N]：特殊保護管材質和結構定制產品
⑧測溫元件形式
[1]：國產304保護管Φ6mm鎧裝熱電偶芯
[2]：美標316L保護管Φ6mm鎧裝熱電偶芯
[3]：國產0Cr25Ni20保護管Φ6mm鎧裝熱電偶芯
[7]：國產GH3039保護管Φ6mm鎧裝熱電偶芯
[8]：德國進口Inconcl鎳基合金外護管鎧裝熱電偶芯
⑨熱電偶總長L（單位：mm）
[***]：***/注1
⑩插入長度l（單位：mm）
[***]：***/注1
?熱電偶精度等級
[2]：Ⅱ級精度/國內熱電偶生產廠常規供貨
[1]：I級精度/協議供貨
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求/見注2
[法蘭要求]：法蘭規格尺寸及法蘭材質要求/見注2
注1：WR□□-ZT-13□□□和WR□□-ZT-33□□□型整體鉆孔熱電偶選型時僅需要確認總長L(總長等于插深)即可；WR□□-ZT-2□□□□和WR□□-ZT-4□□□□型整體鉆孔選型時選型時必須標注總長、插深長度，通常約定：總長=插深長度+150mm。
注2：整體鉆孔熱電偶如選用固定法蘭或螺紋安裝方式，用戶訂貨時必須標注法蘭標準/法蘭規格/法蘭材質或螺紋尺寸/螺紋材質要求。
整體鉆孔熱電偶選型舉例
選型舉例1：WRN-ZT-13001-1000/1000-2
K型整體鉆孔熱電偶，單支式，無固定裝置，熱接線盒為防水型，外徑為Ф16mm，外護管材質為1Cr18Ni9Ti，配置國產304保護管Φ6mm鎧裝熱電偶芯，總長為1000mm，II級
選型舉例2：WRN2-ZT-43038-1000/850-2-DN80 PNI.6/316L
K型防爆整體鉆孔熱電偶，雙支式，固定法蘭安裝/DN80 PN1.6/法蘭材質材質316L,防爆接線盒/防爆等級dⅡCT4，外護管直徑為Ф16mm，外護管材質為316L，配置德國進口Inconcl鎳基合金外護管鎧裝熱電偶芯，總長1000mm，插深850mm，II級精度
選型舉例3：WRN-ZT-23001-450/300-2-M27×2/1Cr18Ni9Ti
K型整體鉆孔熱電偶，單支式，固定螺紋安裝/M27×2/螺紋材質1Cr18Ni9Ti，接線盒為防水型，外徑為Ф16mm，外護管材質為1Cr18Ni9Ti，配置國產304保護管Φ6mm鎧裝熱電偶芯，總長450mm，插深300mm，II級精度
整體鉆孔熱電偶價格高于裝配式熱電偶價格，整體鉆孔熱電偶價格與保護管材質、長度和安裝固定形式等有關系，產品價格可致電0871-65127691或與頁面上的客服咨詢。分享本頁面可送您自動化儀表專業電子書。

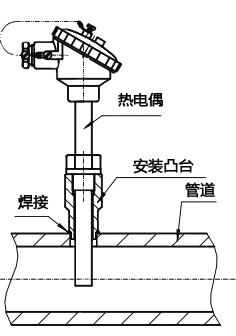

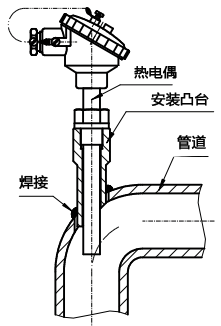

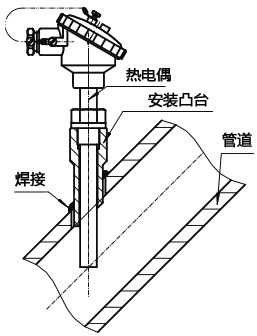

整體鉆孔熱電偶安裝
