線型熱點探測器在-40~180℃內能夠連續產生與其長度所及范圍內的最高溫度點溫度相對應的毫伏信號，用來連續探測監控區域的最高溫度，對溫度的變化進行實時監控，不僅能測定溫度異變的幅度，而且能確定溫度異變的區域。線型熱點探測器也被稱為連續熱電偶(Gontinuous Thermocouple)、尋熱式熱電偶(Heating Seeking Thermocouple)、低溫型連續熱電偶、特種溫度熱敏電纜、熱電探測電纜、線型火災探測器等。

低溫型熱點探測器典型應用
由于低溫型熱點探測器獨特的功能，為它提供了廣闊的應用前景，在世界各國已經廣泛應用于各個領域，為人類預防、減少“過熱”引起的事故和損失，做出了很大的貢獻。其典型應用如下：
①電力電網的各種電纜、變壓器、輸煤皮帶、電控柜、機房等的連續溫度及最高溫度監測；
②石油石化行業的油罐、氣罐、輸油管道、各種電纜等的的連續溫度及最高溫度監測；
③煤化工行業的輸煤皮帶、各類電纜、變壓器等的的連續溫度及最高溫度監測；
④軌道交通的各類電纜、機車、變電所、機房、地鐵PT等的的連續溫度及最高溫度監測；
⑤危化品倉庫、庫區等的的連續溫度及最高溫度監測；

熱點探測器工作原理
熱點探測器是一種用于測量沿熱電偶縱向空間最高溫度點溫度的新型傳感器，它的測溫原理與熱電偶相同。它的一對熱電極就是一對熱電偶絲，當熱點探測器長度上任何一點的溫度(T1)高于其他部分的溫度時，該處的熱電極之間的絕緣電阻就降低，導致出現“臨時”熱電偶測量端，這時它就構成一支常規熱電偶，只要在熱電極參考端測量出熱電勢，就能確定接點處(“臨時”熱接點)溫度(T1)。如果熱點探測器上另外一處出現T2高于T1的情況，該處熱電極之間的絕緣電阻會變得低于T1點的電阻，導致出現新的“臨時”熱電偶測量端，那么熱電極參考端測量出的熱電勢，對應于熱電偶上新出現的T2點處的溫度。這就是“臨時”熱電偶熱接點之所以能跟蹤熱點探測器其長度上的最高溫度點的原理，如圖所示。



昌暉儀表制造有限公司生產鎧裝連續熱電偶和低溫型熱點探測器，兩者在結構和適用溫度范圍有區別，兩者用途和工作原理相同，選型時請與工廠技術人員詳細溝通。

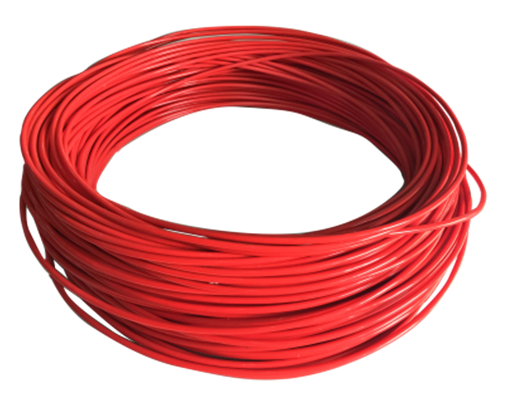

①低溫型熱點探測器外層護套：PTFE(聚四氟乙烯)
②測量元件：K型熱電極(與傳統K型熱電偶相比低一定溫度值，連續熱電偶的熱電勢與溫度對應變化就有明顯區別，使用時需要制造商提供特定的分度表)
③輸出信號：
1)與溫度變送器配套時
1個溫度變送器可接入1路線型熱點探測器信號，溫度變送器有以下三種輸出方式：
◆B型頂部盒式溫度變送器：1路二線制4-20mA輸出
◆導軌式溫度變送器：1路或2路4-20mA輸出
◆導軌式溫度變送器：1路4-20mA輸出+1路RS485(MODBUS RTU)通訊接口
2)與連續熱電偶信號采集模塊YR-9740A配套時
1個連續熱電偶信號采集模塊可接入4路線型熱點探測器信號，連續熱電偶信號采集模塊帶1路RS-485(MODBUS RTU)通訊接口
④正常工作溫度：-40~180℃；短期極限溫度：-40~200℃
⑤電磁干擾保護：雙絞線、金屬管/地線
⑥絕緣保護：使用注入特殊絕緣材料的玻璃纖維
⑦線纜結構：雙絞線、NTC絕緣、EMI屏蔽、外層護套
⑧熱點探測器輸出阻抗：根據長度不同阻抗在4kΩ~200kΩ(要求與之配套的顯示儀表或溫度變送器輸入阻抗＞20MΩ、連續熱電偶分度表是特殊的，常規K分度號顯示儀表和溫度變送器不能配套使用)
⑨外徑尺寸：φ4.8mm
⑩最大連續長度：150m

前面介紹過線型火災探測器(熱點探測器)能在其長度所及范圍內連續測量最高溫度，因材料成本因素制約，低溫型火災探測器較IEC標準的K行鎧裝熱電偶價格昂貴，昌暉儀表制造有限公司對低溫型熱點探測器進行了技術創新：讓電纜上感溫段間隔一特定距離或按照用戶指定間隔距離生產感溫段(即在整支低溫型連續熱電偶僅在熱接點位置可以測量溫度，在間隔段不測量溫度)，這種改進型DOT系列低溫型熱點探測器既滿足了實際應用和產品技術指標(標準長度為100m)，又降低了使用成本，還在直線敷設上特別有價格優勢：



①定制型產品型號：YR-FCT-DOT-A(兩個熱接點間隔距離為1000mm)
②定制型產品型號：YR-FCT-DOT-B(兩個熱接點間隔距離為500mm)
③定制型產品型號：YR-FCT-DOT-T(兩個熱接點間隔距離按照用戶要求定制生產)

低溫型連續熱電偶特點
①低溫型熱點探測器熱接點不固定，始終與線纜最高溫度相適應；
②自動產生mV信號，無需外加電源，本質安全，可用于危險區域；
③熱點探測器輸出標準K型熱電偶信號，實時監測被測區域的最高溫度，無誤報；
④防潮、防濕、抗干擾，可長期在惡劣環境下運行；
⑤安裝方便，無需維護。

低溫型熱點探測器的典型安裝
1、應用于變壓器的典型安裝
變壓器在電力系統中發揮著“心臟”的功能，是電力系統不可缺少的重要部件，變壓器中的絕緣材料，比如變壓器油等都是可燃性物質，在變壓器短時或持續性故障時間里，會出現溫度上升，同時將分解出甲烷、乙烷氫等可燃氣體，如遇明火可以發生爆炸。將線型火災探測器(熱點探測器)應用于變壓器，實時監控、集中顯示變壓器各個區域的溫度，及時翻出預警信號，防止事故發生。

線型火災探測器(熱點探測器)外層護套采用聚四氟乙烯材料，其外徑小、重量輕、柔韌性好，固定方式可采用以下兩種：

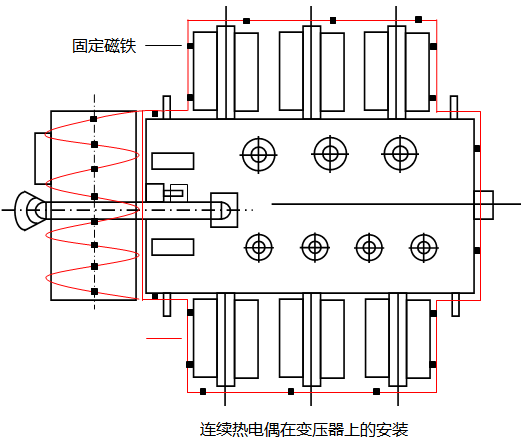

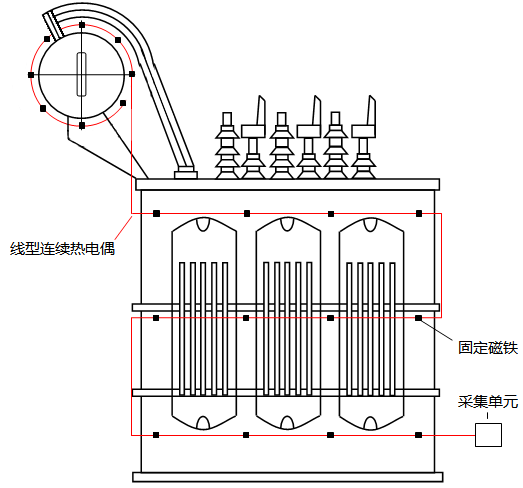

①直接用專用磁鐵將線型熱點探測器吸附在變壓器表面，通常在變壓器本體中下部分個纏繞一圈，實現對變壓器全方位的溫度監測。(推薦)
