昌暉YR-WS20系列壁掛式一體化溫濕度變送器采用進口高可靠性、高精度溫濕度傳感器和微處理芯片，同時實現對環境溫度/濕度/露點的高精準測量和變送，輕松構建溫濕度采集控制系統，適用于適用于樓宇自控、通訊機房、檔案館、辦公室、賓館、醫院、博物館等場所的溫濕度測量。
一體化溫濕度變送器技術參數
測量范圍：溫度：-40~120℃；濕度0～100%RH；露點-50~100℃
準確度：溫度±0.5℃(25℃)；濕度±3%RH(5~95%RH，25℃)
電路工作條件：溫度-20~60℃；濕度5~95%RH
長期穩定性：溫度≤0.1℃/y；濕度≤1%RH/y
輸入信號：SHT21探頭(傳感器重復性≤0.1℃，≤0.5%RH；年漂移≤0.1℃，≤1%RH)
輸出信號：變送輸出0~20mA或4~20mA(負載電阻≤500Ω)
報警輸出：2個繼電器干接點輸出
通訊輸出：RS485或RS232通訊接口，標準MODBUS RTU通訊協議
分辨率：0.1℃，0.1%RH
傳感器特性：重復性≤0.1℃，≤0.5%RH；年漂移≤0.1℃，≤1%RH
響應時間：≤15s（1m/s風速）
供電電源：DC24V(±10%)
安裝方式：壁掛式
電纜密封接頭：M16×1.5
防護等級：IP65

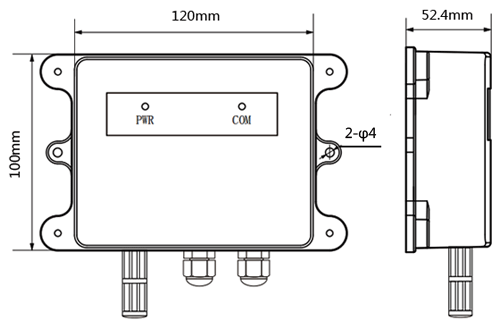

外形尺寸：120×100×52.4mm(寬×高×深)
一體化溫濕度變送器選型表
YR-WS2①②-③④-⑤-⑥⑦-⑧
①顯示
[0]：無顯示(面板僅有電源和報警狀態指示燈)
[1]：帶液晶顯示和操作按鈕
②測量類型
[A]：溫度、濕度測量
[B]：溫度、濕度、露點測量
③通訊接口
[0]：無通信
[2]：RS232
[8]：RS485
④變送輸出
[0]：無變送輸出(僅帶通訊時選用)
[2]：4-20mA(RL≤600Ω)/每一個被測變量對應1路輸出
[6]：0-20mA(RL≤600Ω)/每一個被測變量對應1路輸出

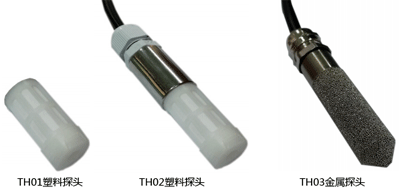

⑤探頭規格
[G100]：一體壁掛式HT01塑料探頭(直接安裝在本體外殼上)
[G201]：帶1m電纜的HT02塑料探頭
[G202]：帶2m電纜的HT02塑料探頭
[G205]：帶5m電纜的HT02塑料探頭
[G301]：帶1m電纜的HT03金屬探頭
[G302]：帶2m電纜的HT03金屬探頭
[G305]：帶5m電纜的HT03金屬探頭
⑥第一報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑦第二報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧儀表電源
[W]：DC24V供電
溫濕度變送器型號舉例
1、測量溫度和濕度變送器型號
YR-WS20A-82-G100-HL-W
YR-WS20A-02-G202-HL-W
YR-WS20A-80-G305-HL-W
2、測量溫度、濕度和露點變送器型號
YR-WS20B-82-G100-HL-W
YR-WS20B-02-G205-HL-W
YR-WS20B-80-G302-HL-W

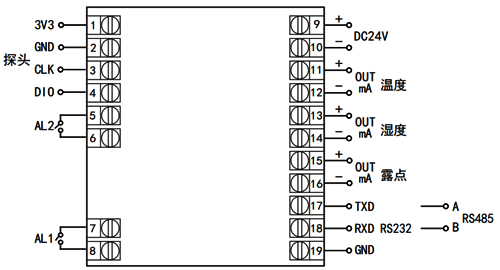

一體化溫濕度變送器接線圖
如何安裝一體化溫度變送器？
1、安裝位置
①一體化溫濕度變送器兩側有2個Φ4的安裝孔，用標配的螺釘將其固定于墻面。
②一體化溫濕度變送器應盡量垂直放置，安裝時，保證傳溫濕度感器在變送器的下方(變送器上的字體為正方向)。
③一體化溫濕度變送器安裝高度為人體坐高或主要要求測量的環境區域。
2、安裝注意事項
①使用前請認真閱讀一體化溫濕度變送器說明書，確保接線正確，任何錯誤接線勻有可能對變送器造成不可逆損壞。
②避免溫濕度傳感器在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準。
③安裝的環境相對穩定的區域，避免直接光照，遠離窗口及空調、暖氣等設備，避免一體化溫濕度變送器直接對窗口、房門。
④盡量遠離大功率干擾設備，以免造成一體化溫濕度變送器測量的不準確，如變頻器、電機等。
⑤防止化學試劑、油、粉塵等直接侵害溫濕度傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
一體化溫濕度變送器使用須知
1、仔細檢查，確保接線正確后，網絡輸出時：通過RS485轉換模塊接PC機串口，接通DC24V電源，可通過測試軟件查看溫濕度值；模擬輸出時：可通過萬用表測量測量出對應的電流值。
2、如想拆卸一體化溫濕度變送器，必須先斷開電源，然后進行拆卸。
3、一體化溫濕度變送器長時間使用會產生偏移，為保證測量準確度，最好每年校準1次。
4、如溫濕度傳感器防護罩為金屬材質，可在使用2-3個月后拆卸，對溫濕度傳感器過濾網進行清洗，使測量環境流通正常。
