衛生型壓力變送器性能規格
衛生型壓力變送器精度：±0.25%精度
回差：≤0.15%F.S.
重復性：≤0.15% F.S.
衛生型壓力變送器零點漂移：＜0.15% F.S.
熱遲滯：＜0.1% F.S.
環境溫度影響：溫度補償范圍0-80℃；衛生型表壓變送器零點＜0.025%/℃；衛生型表壓變送器量程＜0.025%/℃
過范圍影響：±0.15%×Span
衛生型表壓變送器穩定性：±0.5%×Span/3年
電源影響：±0.005%/10V(12-42VDC)
衛生型壓力變送器功能規格

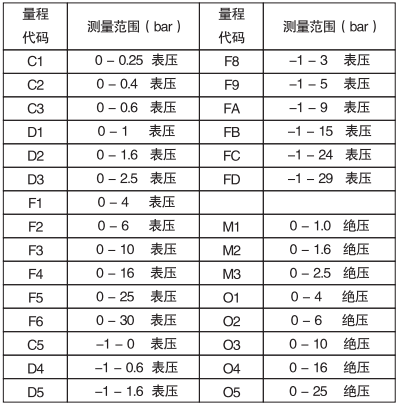

衛生型表壓變送器量程和范圍
安裝位置影響：與膜片平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，則有＜0.15kPa范圍內的零位影響，量程無影響
衛生型壓力變送器輸出：二線制，4-20mA+HART輸出，可加載RS485通訊；輸出信號極限：Imin=3.8mA，Imax=22mA
響應時間：＜0.2s
預熱時間：＜15s
環境溫度：-20～+100℃
儲存溫度/運輸溫度：-40～+125℃
介質溫度：-30～+120℃
衛生型壓力變送器壓力極限：從真空至最大量程

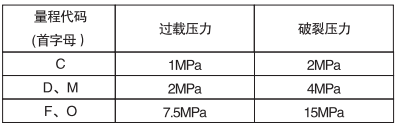

衛生型壓力變送器過載極限
衛生型表壓變送器安裝
電源及負載條件：電源電壓為DC24V，R≤(Us-12)/Imax kΩ，其中Imax=23mA、最大電源電壓：36VDC、最小電源電壓：10VDC
衛生型表壓變送器電氣連接：赫斯曼接頭，接線端子適用于0.5-2.5mm2的導線
過程連接：標準過程連接DN25/DN40/DN50/DN76.1衛生型接口
衛生型壓力變送器物質規格
材質：膜片為不銹鋼316L、哈氏合金C
過程連接：不銹鋼316
填充液：硅油、植物油
壓力變送器外殼：不銹鋼304
單晶硅衛生型壓力變送器重量：0.2-0.3kg
外殼防護等級：IP65

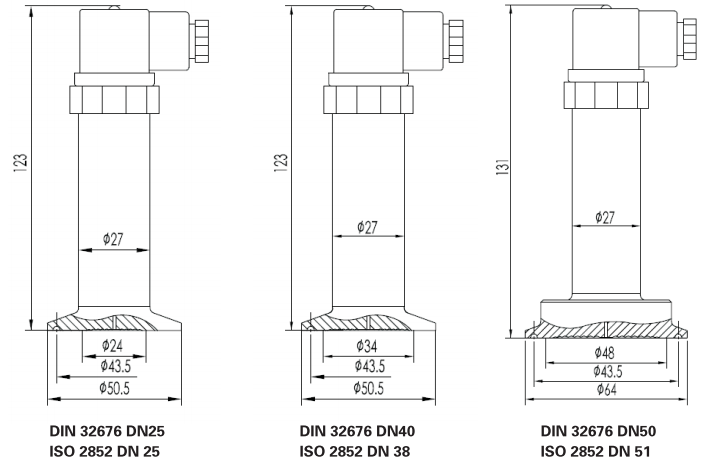

衛生型壓力變送器外形尺寸
擴散硅衛生型壓力變送器型號和規格代碼表
衛生型壓力變送器選型 YR-ER102-S①②③④⑤
①代碼 精度
D ±0.25%精度
②代碼 高精度衛生型表壓變送器量程[注1]
C1 0-0.25bar
C2 0-0.4bar
C3 0-0.6bar
D1 0-1bar
D2 0-1.6bar
D3 0-2.5bar
F1 0-4bar
F2 0-6bar
F3 0-10bar
F4 0-16bar
F5 0-25bar
F6 0-30bar
C5 -1～0bar
D4 -1～0.6bar
F8 -1～3bar
F9 -1～5bar
FA -1～9bar
FB -1～15bar
FC -1～24bar
FD -1～29bar
③代碼 膜片材質 填充液
A 不銹鋼316L 硅油
C 哈氏合金C 硅油
X 不銹鋼316L 植物油
Y 哈氏合金C 植物油
④代碼 單晶硅衛生型壓力變送器過程連接[注1]
A 衛生型接口DIN 32676 DN25/ISO 2852 DN25
B 衛生型接口DIN 32676 DN40/ISO 2852 DN38
C 衛生型接口DIN 32676 DN50/ISO 2852 DN51
⑤代碼 附加選型[注2]
1 檢測報告
2 材質報告
4 附加RS485通訊口

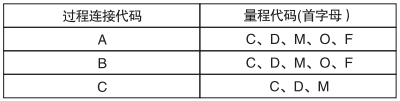

[注1]：過程連接和適用量程的對應關系：
[注2]：附加選項可不選，也可多選
衛生型表壓變送器選型舉例
例：YR-ER102-SDC1AA124

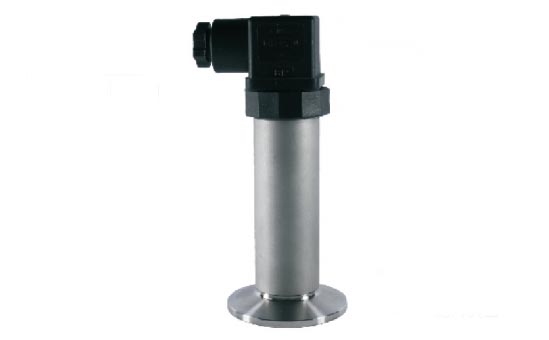

[YR-ER102-S]：擴散硅衛生型壓力變送器
[D]：±0.25%精度衛生型壓力變送器
[C1]：量程為0-0.25bar
[A]：觸液部分膜片材質為不銹鋼316L，填充液為硅油
[A]：過程連接接口：衛生型接口DIN 32676 DN25/ISO 2852 DN25
[124]：檢測報告+材質報告+附加RS485通訊口

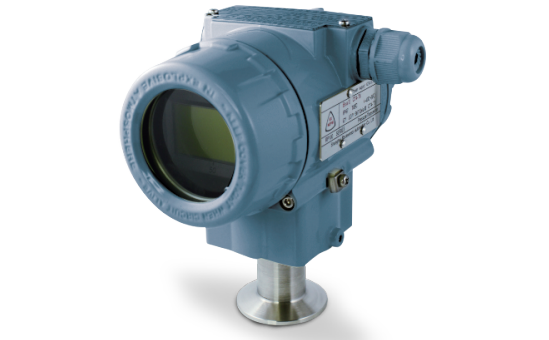

昌暉儀表還生產性能與進口產品一致的單晶硅衛生型壓力變送器YR-ER102-S，專用于食品、制藥等行業測量液體、氣體或蒸汽的液位、密度及壓力，然后將其轉變?yōu)?-20mA+HART電流信號輸出。YR-ER102-S也可與HART手持終端或HART Modem相互通信，進行參數設定、過程監控等。
