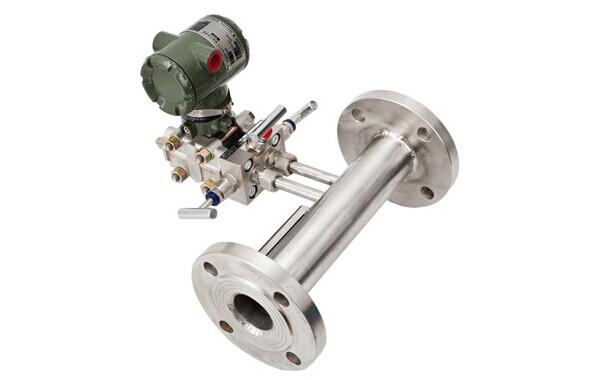

V錐流量計由V錐流量傳感器、差壓變送器和三閥組構成。V錐流量傳感器是二十世紀八十年代提出的一種新穎的差壓式流量傳感器，它利用V錐體在流場中產生的節流效應，通過檢測上下游差壓來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改成環狀節流。實踐證明V錐流量傳感器與一般差壓式流量傳感器相比，具有長期精度高、穩定性好、受安裝條件影響小、耐磨損、測量范圍寬、壓損小，特別適合臟污介質測量等優點。

V錐流量計可以成功測量許多其它流量計難以測量的介質流量，如臟污介質(焦?fàn)t煤氣，高爐煤氣，原料油，渣油等)，氣液兩相介質(濕氣，冷凝水)：
①煤氣：焦?fàn)t煤氣、高爐煤氣、城市煤氣
②天然氣：包括含濕量5%的氣體
③煙道氣：各種鍋爐、加熱爐排放的煙道氣
④空氣：含水、含塵埃的壓縮空氣
⑤蒸汽：飽和蒸汽、過熱蒸汽
⑥油類：原油、燃料油、柴油、汽油、重油等
⑦水：原水、飲用水、生產水、污水等
⑧有機物化學品：甲醇、乙二醇、二甲苯、粗甲醇等
⑨各種水溶液：酸、堿、鹽水溶液
⑩腐蝕性氣體：濕的氯化物氣體
?碳?xì)浠衔餁怏w：烷烴類、烯烴類等氣體
?靜壓很低的風：循環硫化床的一次風和二次風等

V型錐節流裝置的三種結構
①精密測量管道型(其口徑范圍一般從15-900mm)
②維夫式(Wafe，即法蘭夾持式，其口徑范圍從15-150mm)
③插入式V錐流量計(其口徑范圍是150mm-1800mm，由于無法進行校準，精度較差，不確定度在3%到5%之間，測量值的重復性仍然很好)

V錐流量計安裝技術要求
管道法蘭式V錐流量計安裝較為方便，簡捷。首先將傳感器的配對法蘭按要求焊接在工藝管線上，然后將傳感器的本體按所標示的流量流向安裝在兩片法蘭之間，放上所選擇的墊片，用螺栓將它們連接起來，用力矩扳手將螺栓均勻緊固。
①V錐流量計的流向標志必須和工藝管道的介質流向一致；
②V錐流量計安裝在管道中，其前端面必須與管道軸線垂直，即V錐流量傳感器兩邊工藝法蘭必須保持平行，允許最大不垂直度不得超過±1°；
③V錐流量計安裝在管道中，其測量管必須與管道保持同心；
④所有墊片安裝時，不得突出管內壁，否則可能引起很大測量誤差；
⑤凡是調節流量的閥門，最好安裝在節流件后最小直管段長度之外；
⑥V錐流量計在工藝管道上的安裝，必須在管道清掃完后進行；
⑦錐流量計安裝在工藝管道上，當傳感器和工藝管道一起需要拆卸時，嚴禁將V錐流量傳感器作為起吊支點，連同管道起吊，必須從工藝管道上拆下單獨起吊；
⑧V錐流量計的正、負導壓管，所有連接必須擰緊，不可有泄漏；
⑨若安裝排污口，吹掃管線，那么排污口和吹掃管線的閥門不可泄漏；
⑩在水平或傾斜管道安裝的V錐流量傳感器，其取壓口根據被測流體的不同，具體要求與孔板安裝要求一致。

V錐流量計運行前準備
①仔細檢查V錐流量傳感器的安裝、差壓變送器接線是否正常；
②打開流量積算儀電源開關，觀察是否有流量顯示：
③緩慢打開閥門，到一個較小壓力停止，觀察V錐流量傳感器周?chē)欠裼行孤┈F(xiàn)象，并觀察流量積算儀是否有流量顯示；
④若流量正常，開大閥門，穩定。
