差壓式流量計按結構形式分類：標準孔板、標準噴嘴、經典文丘里管、文丘里噴嘴、1/4圓孔板、錐形入口孔板、圓缺孔板、偏心孔板、楔形孔板、道爾管、羅洛斯管、線性孔板、小口徑孔板(內藏孔板)、彎管、環形管、可換孔板節流裝置、平衡流量計、插入式流量計。

昌暉儀表在本文分別介紹各差壓式流量計的結構。

1、差壓式流量計按產生差壓的作用原理分類
①節流式。依據流體通過節流件使部分壓力能轉變?yōu)閯?dòng)能以產生差壓的原理工作，如孔板、文丘里管等。
②動壓頭式。依據動壓轉變成靜壓的原理而工作，如均速管流量計等。
③水力阻力式。依據流體阻力產生差壓的原理工作，如層流流量計等。
④離心式。依據彎曲管或環形管產生離心力原理形成的差壓而工作，如彎管、環形管流量計等。
⑤動壓增益式。依據動壓放大原理工作，如皮托管等。
⑥射流式。依據流體射流撞擊產生差壓的原理工作，如射流式差壓流量計等。

2、差壓式流量計按結構形式分類
①標準孔板

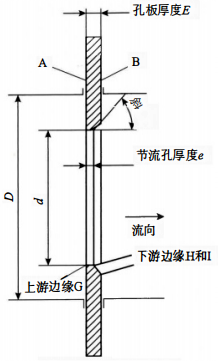

標準孔板又稱同心直角孔板，其軸向截面如圖所示。孔板是一塊加工成圓形同心的具有銳利直角邊緣開孔的薄板，標準孔板有三種取壓方式：法蘭、角接和徑距取壓。



②標準噴嘴

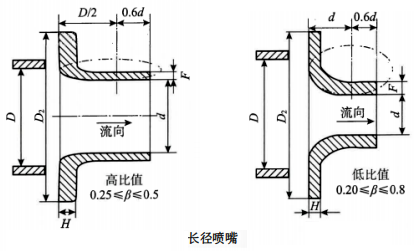

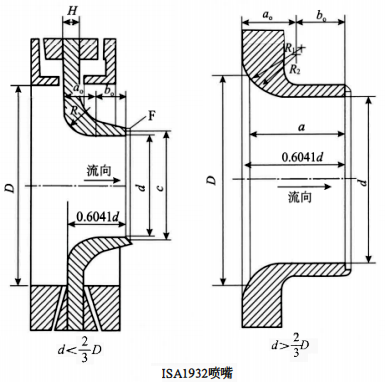

標準噴嘴有兩種：ISA1932噴嘴和長徑噴嘴，其結構如下圖所示。1SA1932噴嘴由兩段圓弧形收縮段和圓筒形段組成，它僅有角接取壓一種取壓方式。長徑噴嘴有兩種形式：低比值噴嘴(0.20<B<0.50)和高比值噴嘴(0.25<B<0.80),當0.25<B<0.5時，可采用任意一種結構的噴嘴。長徑噴嘴由橢圓廓形收縮段與圓筒形段組成，其取壓方式為徑距取壓。





③經典文丘里管

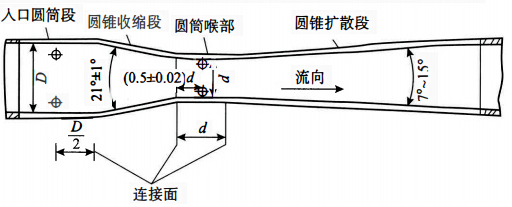

經典文丘里管由入口圓筒段、圓錐收縮段、圓筒形喉部和圓錐擴散段組成，結構如下圖所示。經典文丘里管有三種結構形式：粗鑄收縮段的文丘里管、機械加工收縮段的文丘里管、粗焊鐵板收縮段的文丘里管。其取壓方式為上游取壓口距收縮段前0.5D處，下游取壓口在圓筒形喉部的中心(距收縮段前0.5d)。



④文丘里噴嘴

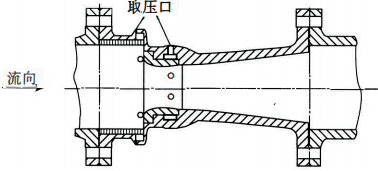

文丘里噴嘴由噴嘴(ISA1932噴嘴)、喉部和擴散段組成，如下圖所示。擴散段類似文丘里管的擴散段。文丘里噴嘴上游取壓口與ISA1932噴嘴相同，下游取壓口在喉部中央。



⑤1/4圓孔板

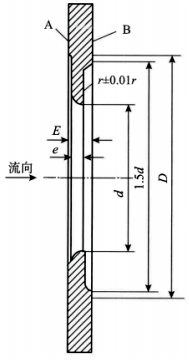

1/4圓孔板的形狀由與標準孔板的差別只在孔口形狀的不同，由半徑為r的1/4圓構成的入口截面以及噴嘴出口等組成，結構如下圖所示。其取壓方式有角接取壓法和法蘭取壓法兩種，當D<40mm時，只能采用角接取壓法。



⑥錐形入口孔板

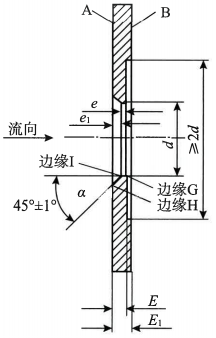

錐形入口孔板與標準孔板的形狀類似，相當于一塊倒裝的標準孔板，其結構如下圖所示，采用角接取壓法。



⑦圓缺孔板
圓缺孔板開孔為一個圓的一部分(圓缺部分),這個圓的直徑是管道直徑的98%,開孔的圓弧部分的圓心應精確定位，使其與管道同心。這樣可保證開孔不會被管道或兩端的墊片所遮蓋。其結構如下圖所示。采用法蘭取壓。

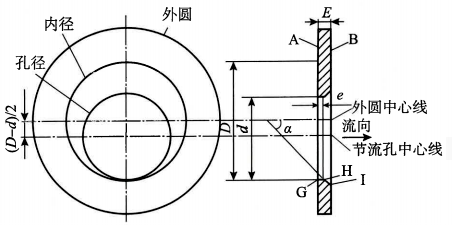

⑧偏心孔板
偏心孔板的孔是偏的，它與管道同心的圓相切。安裝這種孔板必須保證其孔不會被法蘭或墊片遮蓋住。其結構如圖下所示。采用角接取壓、法蘭取壓。

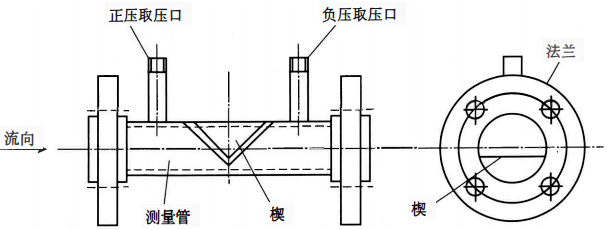

⑨楔形流量計
楔形流量計結構如下圖所示。其檢測件為V形。設計合適時，節流件上下游處無滯流區，不會使管道堵塞。V形檢測件頂端為圓弧形，有較好的耐磨性。



⑩道爾管

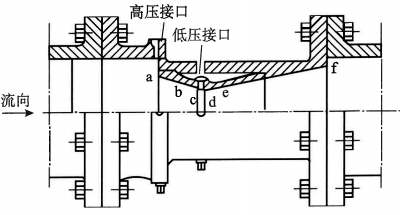

道爾管的結構如下圖所示。它由40°入口錐角和15°擴散管組成，流體先碰撞到a上，再流經短而陡的錐體，到達喉部槽兩邊的兩個圓筒部分，流體再經銳邊d和e，通過一段短的錐體后，在f處突然擴大到管道中，整個長度僅為管徑的1.5~2倍，是文丘里管長度的17%,而且其廓形與文丘里管和噴嘴一樣具有光滑的曲線部分。道爾管產生的差壓比經典文丘里管大，但在高差壓下壓損卻較低。



?羅洛斯管
羅洛斯管結構如下圖所示。它由入口段、入口錐管、喉部錐管、喉部和擴散管組成。入口錐管的錐角為40°,喉部錐角為7°,擴散管錐角為
5°，上游取壓口采用角接取壓，其取壓口緊靠入口錐角處，下游取壓口在喉部長度的一半，即d/4處。

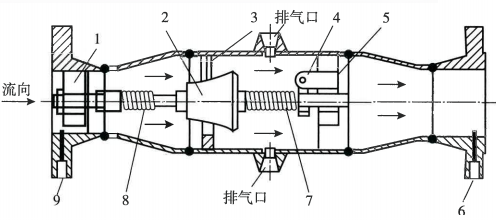

?線性孔板
線性孔板又稱變壓頭變面積孔板，其結構如下圖.所示。線性孔板是一種孔隙面積隨流量大小自動變化的節流件。曲面圓錐形塞子在流體形成差壓和彈簧的作用下來回移動。造成孔板孔隙變動，使輸出差壓與流量成呈線性關系，大幅提高范圍度。

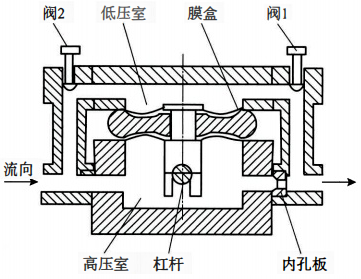

?小管徑孔板(內藏孔板)
口徑小于50mm的孔板，有多種結構形式，內藏孔板形式如圖4-2-14所示。當管徑較小時，孔板入口邊緣尖銳度及管道粗糙度等對流出系數有較顯著的影響，因此按結構、幾何形狀及尺寸難以確定流出系數，這就是φ50mm以下孔板難以標準化的原因。小管徑孔板一般都需個別校準才能準確確定流出系數。



?彎管、環形管
彎管結構如下圖所示。利用管道系統彎頭作檢測件，無附加壓損，不需要專門安裝節流件，彎頭取壓口開在45°或22.5°處，取壓口結構與標準孔板相同，2個平面內的2個取壓口對準，使其能處于同一條直線上，彎頭內壁應盡量保持光滑。

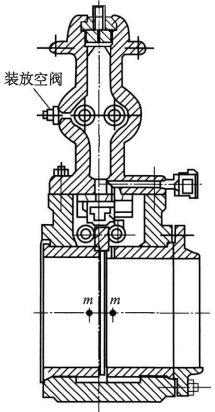

?可換孔板節流裝置
可換孔板節流裝置如下圖所示，該裝置設有上、下兩個腔體，可在不切斷流體的情況下輕便地操作機械搖臂，將孔板升到上腔體內加以密封，實現在線檢修或更換孔板。



?平衡流量計

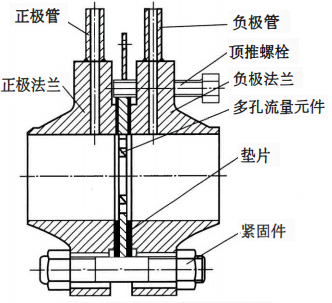

平衡流量計具有對稱多孔結構特點，能對流場進行均衡，降低了渦流、振動和信號噪聲，提高了流場穩定性和線性度，多孔對稱的均衡設計，減少了紊流剪切力和渦流的形成，大幅降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。左右完全對稱，可以十分方便地測量雙向流。平衡流量計有三種取壓方式：角接、法蘭及D-D/2取壓。法蘭取壓應用較為廣泛，如下圖所示。



?插入式流量計

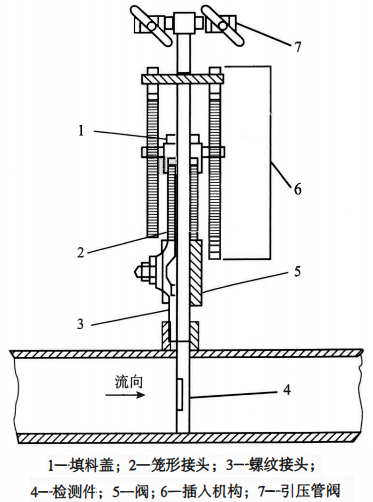

差壓式均速管流量計采用動壓頭式工作原理，插入式結構形式，其結構如圖4-2-18所示。通常流量計與管道為法蘭連接，只有在管道內流體斷流時才允許拆卸儀表。采用插入式結構彌補了這個缺陷，因而深受用戶的歡迎。差壓式均速管流量計由于其結構特點，使得它在大口徑流量測量中有突出的優點，如價格低廉，質量輕，易于安裝維修等。大量應用于自來水、空氣、煤氣，蒸汽等介質的能源計量和過程控制。
常用的插入式流量計有防堵型畢托巴流量計、賽德巴風量測量流量計、均速管流量計-TORBAR、德?tīng)査?Deltaflow)。



3、差壓式流量計按用途分類
①標準節流裝置。標準節流裝置在設計、制造、安裝及使用方面皆遵循國家標準的規定。
②低雷諾數節流裝置。如1/4圓孔板、錐形入口孔板及雙重孔板等。
③臟污流用節流裝置。如圓缺孔板、偏心孔板及楔形流量計等。
④低壓損節流裝置。如道爾管、羅洛斯管、通用文丘里管、彎管及環形管等。
⑤小管徑節流裝置。如內藏孔板和一體化流量變送器等。
⑥寬范圍度節流裝置。如線性孔板等。
⑦臨界流節流裝置。如臨界流文丘里噴嘴等。
⑧端頭節流裝置。如端頭孔板、端頭噴嘴等。
